Datalogic 950811210 fotoelektrinis jutiklis – difuzinis atšvaitinis jutiklis S100 serijos

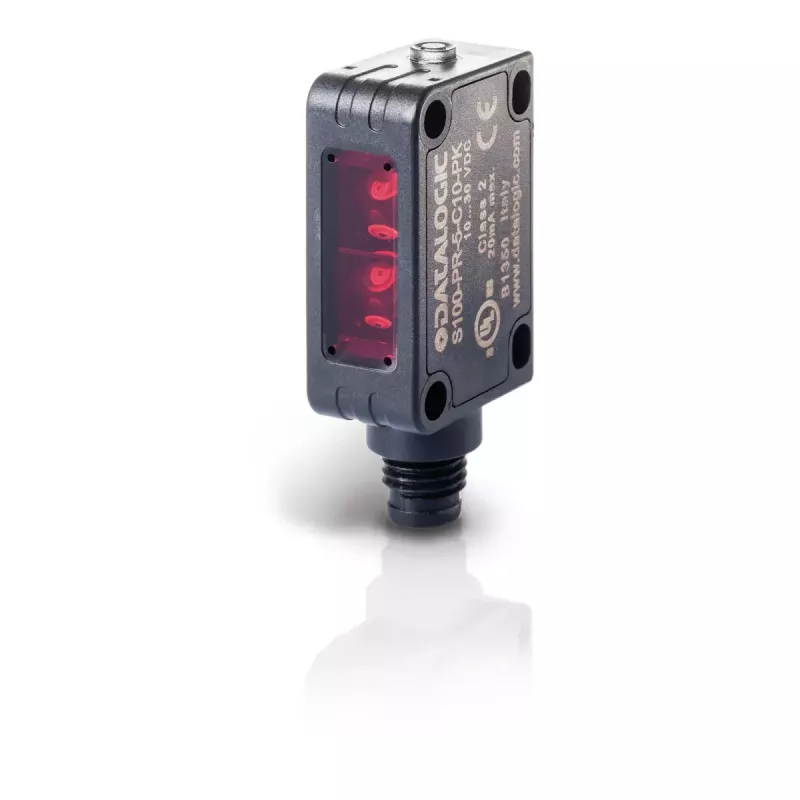

Datalogic 950811210 yra kompaktiškas difuzinio veikimo fotoelektrinis jutiklis, skirtas objektų optiniam aptikimui automatikos ir pramoninio valdymo sistemose. Šis S100 mini serijos jutiklis pasižymi mažu korpusu ir fiksuota optine schema, kuri matuoja atspindėtą šviesą, kad nustatytų taikinio buvimą ar nebuvimą. Dėl savo kompaktiškų matmenų ir įvairių tvirtinimo galimybių jis tinkamas konvejerių linijoms, pakavimo mašinoms ir kitai automatinei įrangai, kur reikalingas bekontaktis aptikimas.

Privalumai

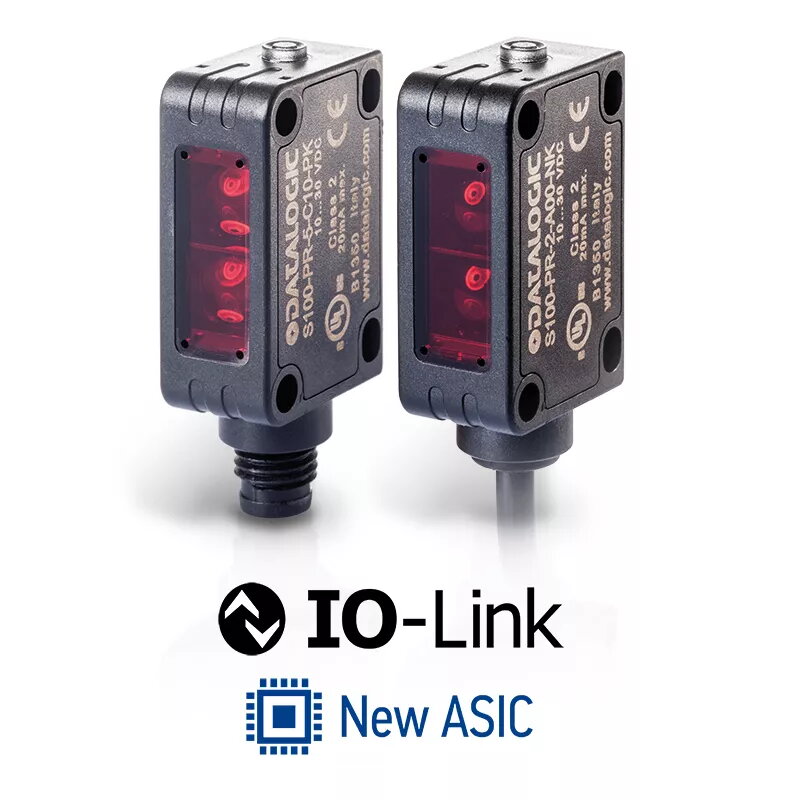

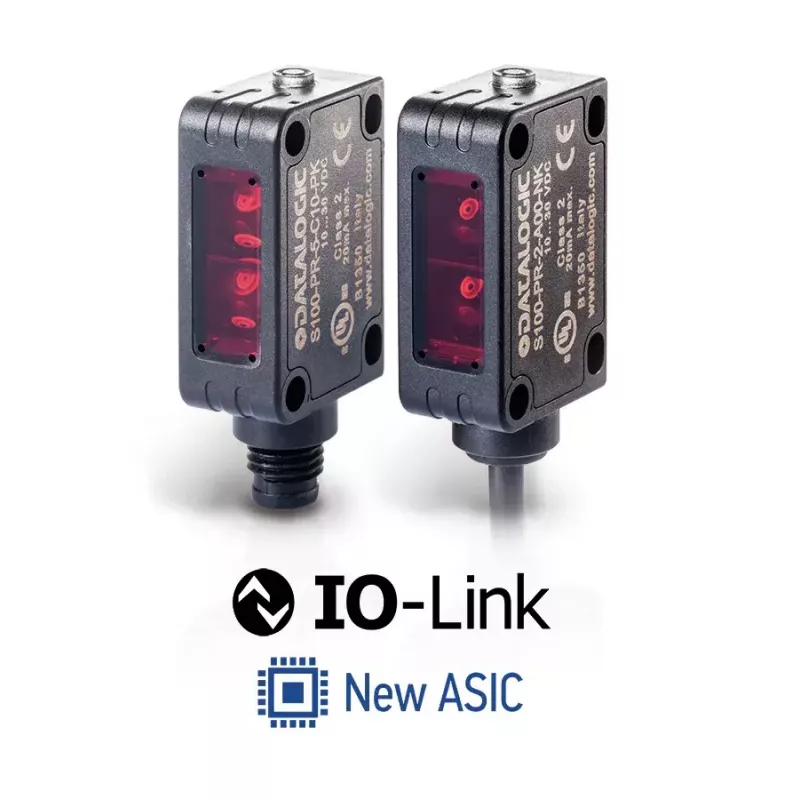

Jutiklio korpusas yra vos 20 x 32 x 12 mm, todėl jį galima montuoti net ir ribotoje erdvėje. Jame numatyti keturi tvirtinimo taškai: du srieginiai grioveliai priekyje ir du su angomis gale, užtikrinantys lankstų montavimą. Fiksuota optinė schema supaprastina paleidimą ir apsaugo nuo netyčinio nustatymų pakeitimo. Integruota ASIC elektronika leidžia programuoti ir naudoti IO-Link ryšį nuotolinei konfigūracijai, dvigubi išėjimo kanalai užtikrina stabilų skaitmeninį signalą be drebėjimo. Kontrastinio aptikimo modeliai leidžia greitai ir tiksliai aptikti pažymėtus ar kontrastingus paviršius.

Taikymas

• Dalių buvimo aptikimas konvejerių sistemose
• Objektų aptikimas pakavimo ir ženklinimo mašinose
• Padėties nustatymas surinkimo linijose ir pick-and-place įrangoje
• Kontrasto aptikimas spausdintų ženklų ir etikečių atpažinimui

Pagrindinės techninės specifikacijos

• Jutiklio tipas: difuzinis fotoelektrinis jutiklis (atšvaitinis aptikimas)
• Serija: S100 mini
• Korpuso matmenys: 20 x 32 x 12 mm
• Tvirtinimas: du srieginiai grioveliai priekyje ir dvi angos gale
• Išėjimas: dvigubi išėjimo kanalai su skaitmeniniu ryšiu per IO-Link
• Valdymo elektronika: integruota ASIC, leidžianti programuoti ir užtikrinti stabilų signalą
• Reguliavimas: fiksuotas optinis nustatymas (nėra rankinio jautrumo reguliavimo)
• Variantai: kontrastinio aptikimo modeliai, skirti pažymėtiems paviršiams

Naudojimas

Pritvirtinkite jutiklį prie mašinos rėmo naudodami tvirtinimo angas, kad jutiklio optinė dalis būtų nukreipta į taikinio trajektoriją. Prijunkite maitinimą ir signalo laidus pagal mašinos valdymo specifikacijas. Jei reikia nuotolinio nustatymo, konfigūruokite išėjimo elgseną per IO-Link. Nustatykite jutiklį tokiu atstumu, kad taikinio paviršius atspindėtų pakankamai šviesos į jutimo elementą. Patikrinkite aptikimą, paleisdami reprezentatyvias dalis per jutiklio zoną. Jei reikia, naudokite IO-Link norėdami tiksliai sureguliuoti parametrus arba perjungti į kontrastinio aptikimo režimą.

Rekomendacijos

Kad veikimas būtų patikimas, laikykite jutiklio optinį langelį švarų ir venkite tiesioginio intensyvios aplinkos šviesos poveikio, nes tai gali paveikti atspindžio pagrindu veikiantį aptikimą. Naudokite kontrastinius modelius programose su spausdintais ženklais ar mažo kontrasto taikiniais, o IO-Link konfigūraciją rinkitės, kai reikia dažnai keisti parametrus ar nuotolinę diagnostiką.
