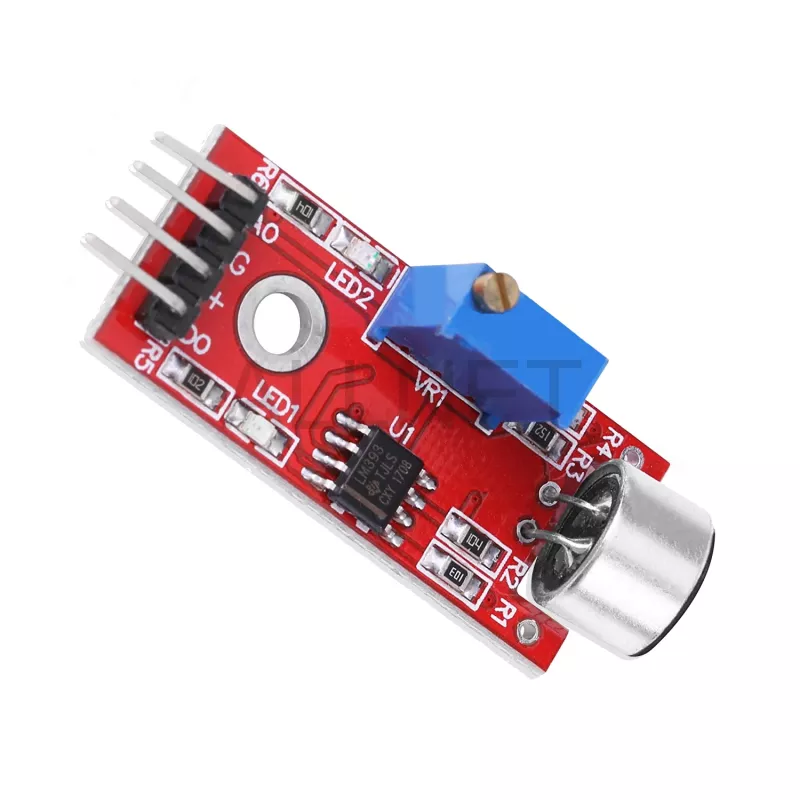

ALLNET 4duino garso jutiklio modulis (KS-AudioSensor)

Dirbate su Arduino, ESP32 ar Raspberry Pi ir reikia patikimo garso aptikimo sprendimo? ALLNET 4duino garso jutiklio modulis (KS-AudioSensor) suteikia tiek analoginį, tiek skaitmeninį išėjimą, leidžiantį lengvai integruoti garso valdymą į jūsų projektus.

Privalumai profesionalams

Modulyje įmontuotas elektretinis kondensatorinis mikrofonas ir LM393 lygintuvas, užtikrinantis stabilų garso intensyvumo aptikimą. Jautrumą galima reguliuoti potenciometru, o du indikatoriniai šviesos diodai aiškiai rodo maitinimo ir skaitmeninio išėjimo būseną. Dėl dviejų išėjimo režimų (analoginio ir skaitmeninio) modulis tinka tiksliam garso bangų stebėjimui ir slenksčio aptikimui.

Kam šis modulis tinka?

• Balso valdymo sistemoms
• Garso aktyvuojamiems jungikliams
• Apsaugos signalizacijoms
• Išmaniojo namo automatizavimui
• Švietimo elektronikos projektams

Pagrindinės specifikacijos

• Jutiklio tipas: elektretinis kondensatorinis mikrofonas
• Maitinimo įtampa: 3,3 V – 5 V DC
• Išėjimo tipai: analoginis (AO) ir skaitmeninis (DO)
• Lygintuvo mikroschema: LM393
• Jautrumo reguliavimas: taip, potenciometru
• Indikatoriniai LED: maitinimo ir skaitmeninio išėjimo
• Sąsajos kontaktai: 4 kontaktų antraštė (VCC, GND, AO, DO)
• Skaitmeninis išėjimo signalas: TTL lygio
• Analoginis išėjimo signalas: realaus laiko įtampos signalas
• Aptikimo principas: garso intensyvumo slenksčio aptikimas
• Suderinamumas: Arduino, ESP32, Raspberry Pi, mikrovaldikliai
• PCB medžiaga: FR-4
• Tvirtinimo angos: taip (2)

Kaip naudoti?

Prijunkite modulį prie mikrovaldiklio: VCC prie 3,3 V arba 5 V, GND prie žemės, AO prie analoginio įėjimo (jei reikia analoginio signalo) arba DO prie skaitmeninio įėjimo (jei reikia slenksčio aptikimo). Reguliuokite potenciometrą, kol pasieksite norimą jautrumą. Programuokite mikrovaldiklį nuskaityti analoginę vertę arba reaguoti į skaitmeninį signalą.

Patarimas: norėdami išvengti klaidingų signalų, naudokite analoginį išėjimą ir programiškai nustatykite slenkstį. Modulis skirtas naudoti tik patalpose.
