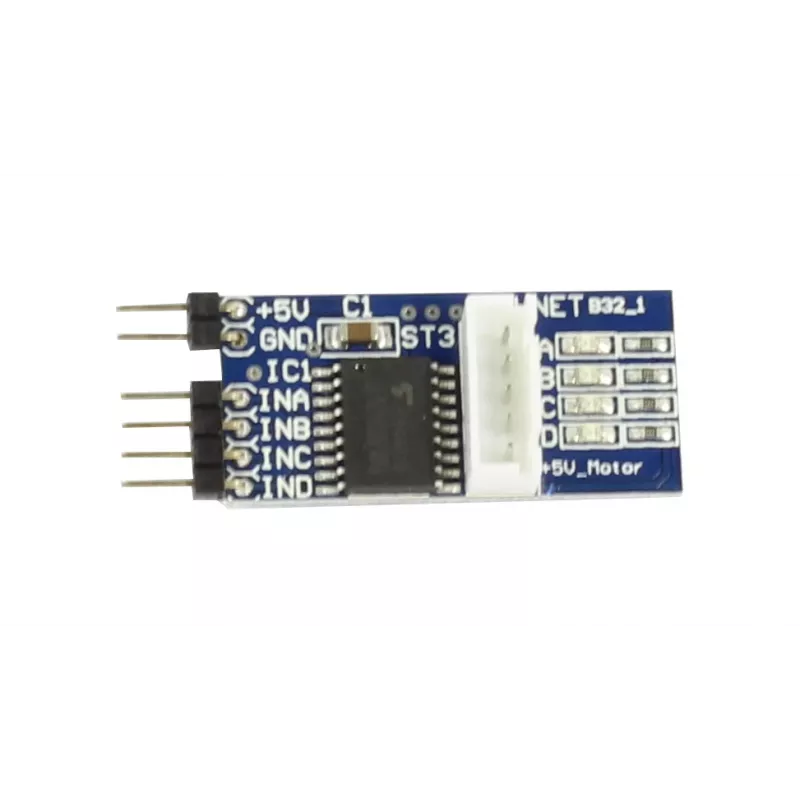

ALLNET 4duino 5V Step-Engine su tvarkykle PCB žingsninis variklis (4duino_B32)

Jūsų projektuose reikalingas tikslus ir patikimas judesys? ALLNET 4duino 5V Step-Engine su integruota tvarkykle PCB yra kompaktiškas sprendimas, suteikiantis 4096 žingsnius per apsisukimą dėl 1:64 redukcijos. Šis 28 mm nuolatinio magneto žingsninis variklis su ULN2003 tvarkykle leidžia lengvai valdyti per skaitmeninius I/O, todėl puikiai tinka tiek pramoniniams prototipams, tiek švietimo tikslams.

Privalumai

Integruota tvarkyklė ir jungiamasis kabelis supaprastina montavimą; aukšta žingsnių skiriamoji geba užtikrina sklandų judėjimą; mažas energijos suvartojimas; LED indikatoriai fazių būsenai stebėti.

Kam tinka

• Robotikos ir automatizavimo projektams
• 3D spausdintuvų ir CNC staklių prototipams
• Švietimo STEM rinkiniams
• Tikslioms pozicionavimo sistemoms

Pagrindinės specifikacijos

• Variklio tipas: nuolatinio magneto žingsninis variklis
• Vardinė įtampa: 5 V DC
• Fazių skaičius: 4
• Žingsnio kampas: 5,625° (variklis) / 0,08789° (išėjimo velenas)
• Redukcijos santykis: 1:64
• Žingsnių skaičius per apsisukimą: 4096
• Tvarkyklės IC: ULN2003
• Valdymo sąsaja: skaitmeninis I/O (IN1, IN2, IN3, IN4)
• Variklio jungtis: 5 kontaktų XH jungtis
• Srovė fazei: ~85 mA
• Ritės varža: ~50 omų
• Variklio skersmuo: 28 mm
• Veleno skersmuo: 5 mm
• Komplekte: 5 kontaktų jungiamasis kabelis

Rekomendacijos

Norėdami užtikrinti stabilų darbą, naudokite atskirą 5 V maitinimo šaltinį, galintį tiekti bent 500 mA. Tvarkyklę galima valdyti tiesiogiai iš mikrovaldiklio GPIO kontaktų. Laikykitės teisingos IN1–IN4 sekcijos, kad užtikrintumėte tinkamą sukimosi kryptį.
