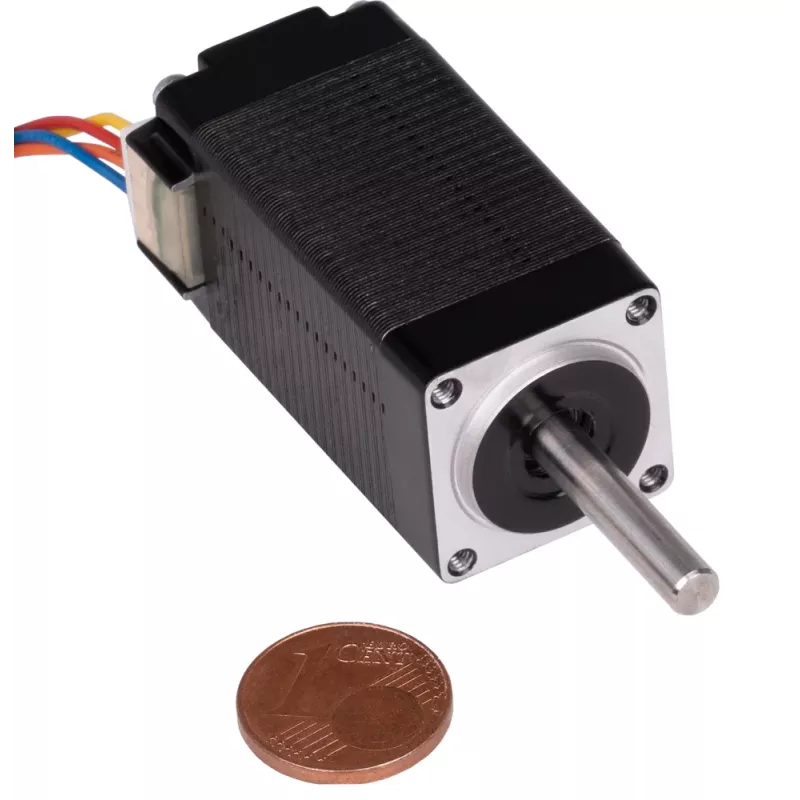

JOY-IT NEMA08-02 Žingsninis variklis 2 Ncm 0,8 A 4 mm velenas

Inžinieriams, konstruojantiems kompaktiškus automatikos sprendimus, 3D spausdintuvus ar kamerų slankiklius, reikalingas preciziškas ir patikimas judesio valdymas. JOY-IT NEMA08-02 žingsninis variklis užtikrina 2 Ncm laikymo momentą ir 1,8° žingsnio kampą, todėl tinka ten, kur svarbus tikslumas ir maži matmenys.

Privalumai, svarbūs profesionalams

• Preciziška pozicionavimas: 200 žingsnių per apsisukimą (1,8° žingsnio kampas) leidžia pasiekti sklandų ir tikslų judesį.
• Kompaktiška konstrukcija: NEMA 8 dydžio korpusas (20 x 20 mm flanšas) – idealus sprendimas, kai erdvė ribota.
• Energijos efektyvumas: 0,8 A vardinė srovė vienai fazei ir 2,5 V vardinė įtampa užtikrina mažas energijos sąnaudas.
• Ilgaamžiškumas: B klasės izoliacija ir darbinė temperatūra nuo -10°C iki +50°C leidžia naudoti įvairiose aplinkose.
• Paprastas integravimas: 4 mm velenas ir 4 laidai palengvina montavimą su standartiniais valdymo moduliais.

Kam tinka

Šis variklis puikiai tinka mažų gabaritų 3D spausdintuvams, CNC staklėms, automatizuotiems kamerų slankikliams, dozavimo sistemoms ir kitiems projektams, kur reikalingas tikslus judesys esant nedidelei apkrovai. Jis taip pat dažnai naudojamas robotikos mėgėjų ir profesionalų konstrukcijose.

Pagrindinės specifikacijos

• Laikymo momentas: 2 Ncm
• Žingsnio kampas: 1,8° (200 žingsnių/aps.)
• Vardinė srovė: 0,8 A vienai fazei
• Veleno skersmuo: 4 mm
• NEMA 8 korpusas (20 x 20 mm flanšas)
• Variklio tipas: žingsninis
• Fazių skaičius: 2
• Laidų skaičius: 4
• Vardinė įtampa: 2,5 V
• Fazės varža: 3,1 Ohm
• Fazės induktyvumas: 3,5 mH
• Rotoriaus inercija: 3,5 g·cm²
• Izoliacijos klasė: B
• Darbinė temperatūra: -10°C iki +50°C

Kaip naudoti

Prijunkite variklį prie žingsninio variklio tvarkyklės, atitinkančios 0,8 A srovę vienai fazei. Naudokite mikropakopinį režimą, kad padidintumėte skiriamąją gebą. Užtikrinkite, kad velenas būtų tinkamai sujungtas su mechanizmu, ir venkite per didelės apkrovos, viršijančios 2 Ncm laikymo momentą.

Patarimas: norėdami išvengti žingsnių praradimo, nustatykite tvarkyklės srovę šiek tiek mažesnę už vardinę (pvz., 0,7 A), ypač jei variklis veiks ilgą laiką be aušinimo. Taip pat rekomenduojame naudoti mikropakopinį režimą, kad judesys būtų sklandesnis ir tikslesnis.
