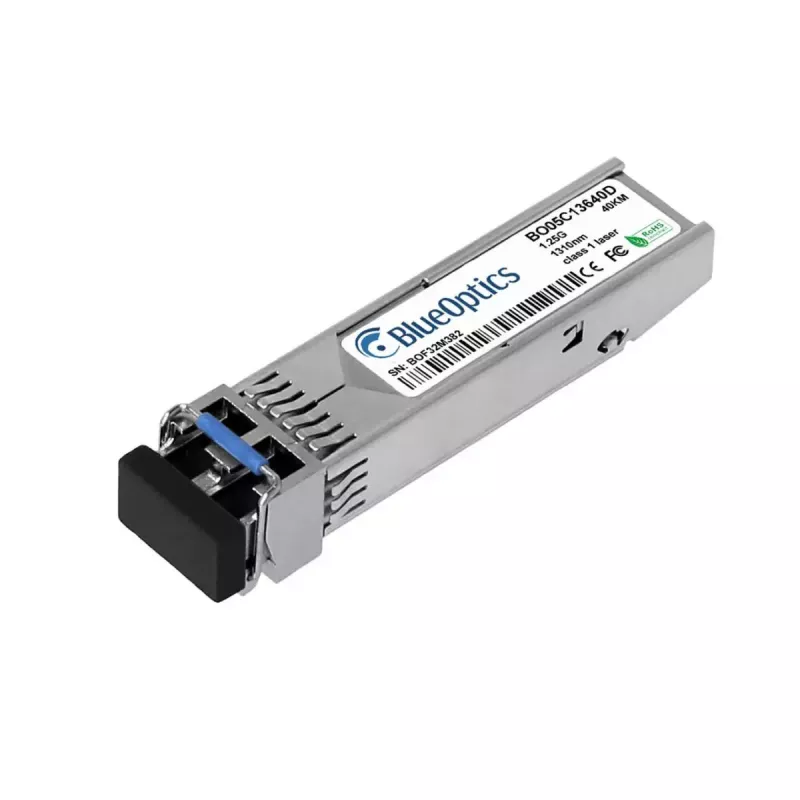

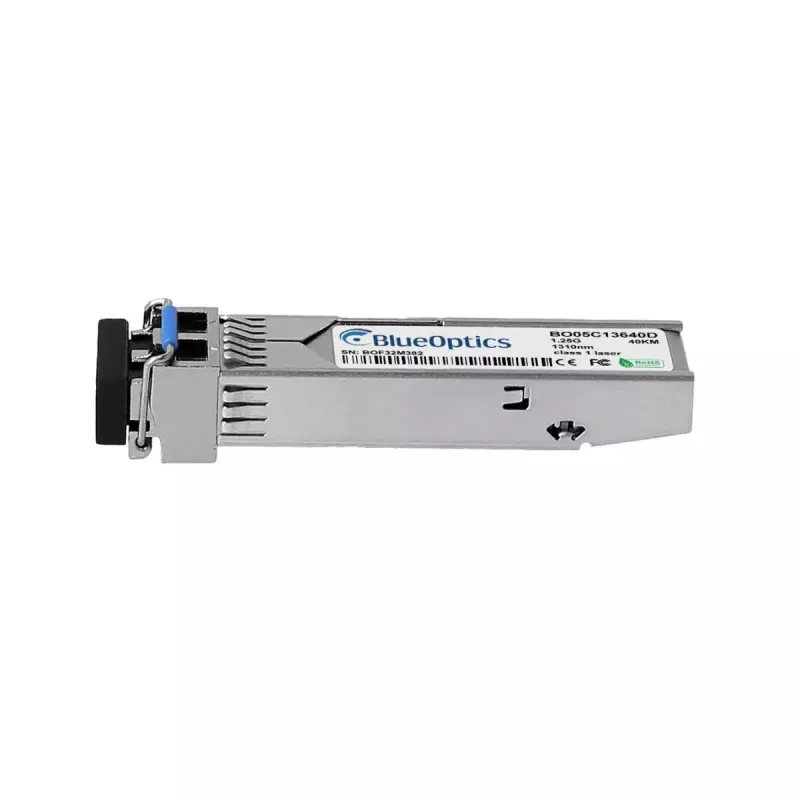

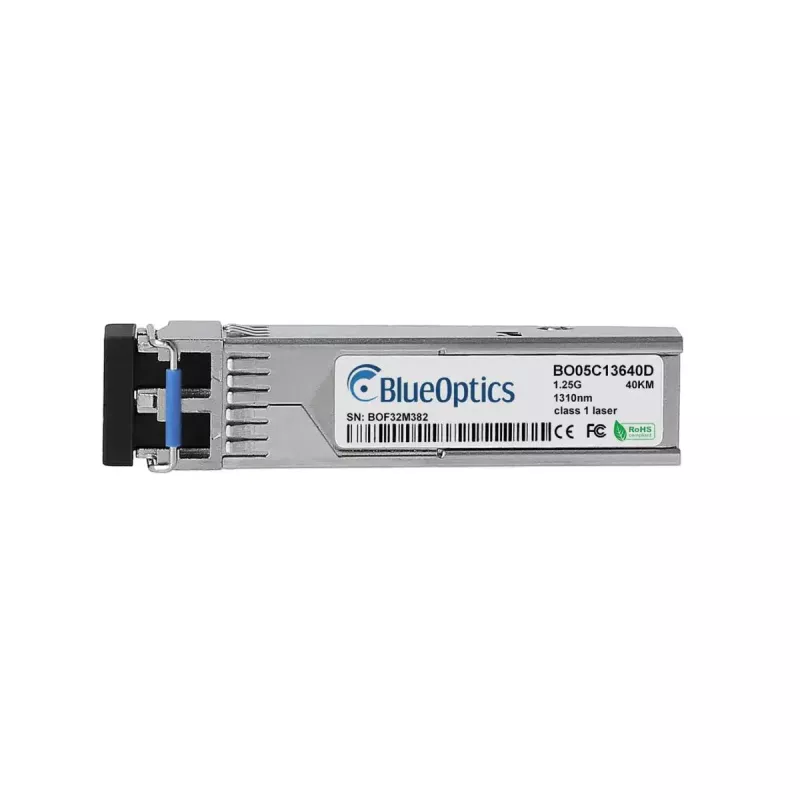

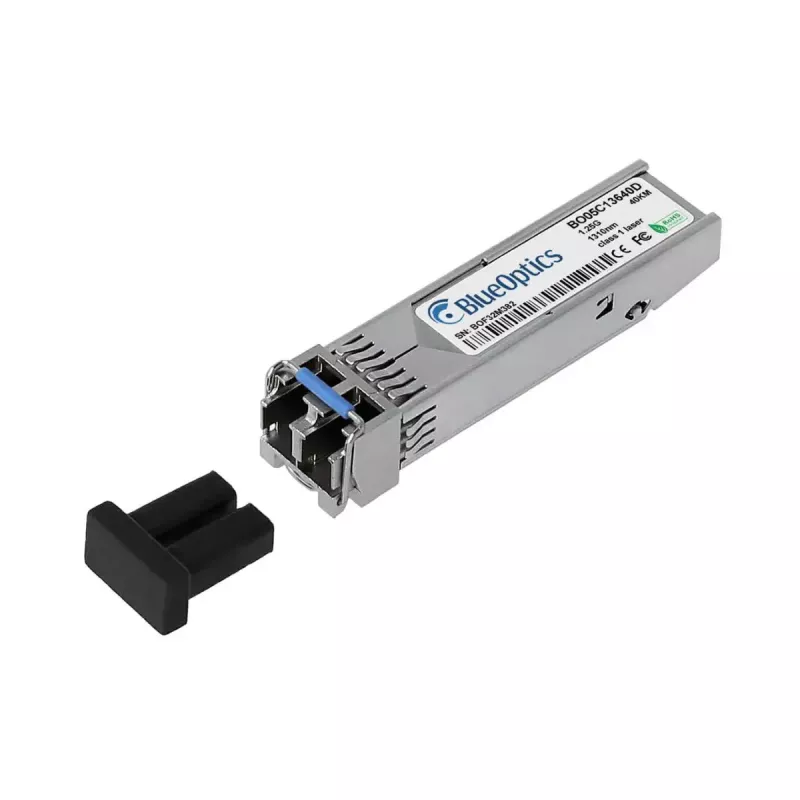

SFP siųstuvas-imtuvas BlueOptics SFP-GLX-LCI-40E-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-GLX-LCI-40E-BO yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodžiams ryšiams, užtikrinantis iki 1250 Mbit/s duomenų perdavimo spartą ir veikiantis 1310 nm bangos ilgiu. Šis modulis, pagamintas metaliniame korpuse ir maitinamas 3,3 V įtampa, naudoja LC dvipusę jungtį bei sveria apie 3 g. Jis atitinka MSA formos faktorių ir yra tinkamas montuoti į SFP prievadus jungikliuose, maršrutizatoriuose ir kitoje tinklo įrangoje, palaikančioje 1000BASE-LH tipo optiką.

Privalumai

Modulis užtikrina gigabitinės klasės optinį perdavimą vienmodžiu šviesolaidžiu, su vienalaikiais siuntimo ir priėmimo kanalais per LC dvipusę sąsają. Metalinis korpusas suteikia mechaninį stabilumą ir gerą šilumos išsklaidymą, o mažas SFP formos faktorius leidžia lanksčiai montuoti tiek stelažuose, tiek kompaktiškuose įrenginiuose. Atitiktis MSA matmenims ir bendriems optiniams standartams užtikrina suderinamumą su plačiu tinklo įrangos spektru. Mažas svoris ir standartinė 3,3 V maitinimo įtampa supaprastina montavimą ir integraciją.

Tinkamas naudoti

• Vienmodžiams šviesolaidžiams ryšiams, atitinkantiems 1000BASE-LH atstumus
• Jungiklių ir maršrutizatorių gigabitiniams sujungimams
• Saugyklų ir serverių jungtims duomenų centruose arba miestų tinkluose
• MSA suderinamos įrangos SFP modulių keitimui arba atsarginių modulių naudojimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažas formos faktorius, kištukinis)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis bangos ilgis: 1310 nm (siuntimui ir priėmimui)
• Jungtis: LC dvipusė
• Šviesolaidžio tipas: vienmodis
• Korpuso medžiaga: metalas
• Darbinė įtampa: 3,3 V
• Svoris: apie 3 g

Kaip naudoti

Įstatykite BlueOptics SFP-GLX-LCI-40E-BO į suderinamą SFP lizdą tinklo įrenginyje, kai įrenginys yra įjungtas, arba vadovaukitės gamintojo karšto keitimo instrukcijomis. Prijunkite LC dvipusius vienmodžius šviesolaidinius laidus prie modulio LC lizdo, užtikrindami teisingą TX/RX orientaciją. Patikrinkite ryšio / veiklos LED indikatorius pagrindiniame įrenginyje bei sąsajos parametrus įrenginio valdymo sąsajoje. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite diagnostinius registrus, kad galėtumėte realiu laiku stebėti tokius parametrus kaip maitinimo įtampa, lazerio poslinkis, optinė išėjimo / įėjimo galia ir temperatūra.

Rekomendacijos

Naudokite vienmodžius LC dvipusius šviesolaidinius laidus ir prieš įkišdami įsitikinkite, kad šviesolaidžių jungtys bei prievadai yra švarūs, siekiant išlaikyti signalo kokybę. Patikrinkite, ar pagrindinis įrenginys palaiko 1000BASE-LH optiką, o jei reikalingas nuotolinis stebėjimas – ar DDM/DOM palaiko tiek modulis, tiek pagrindinis įrenginys. Dėl ilgalaikio patikimumo venkite per didelio mechaninio spaudimo siųstuvui-imtuvui ir laikykitės ESD apsaugos priemonių montuojant ir išimant.
