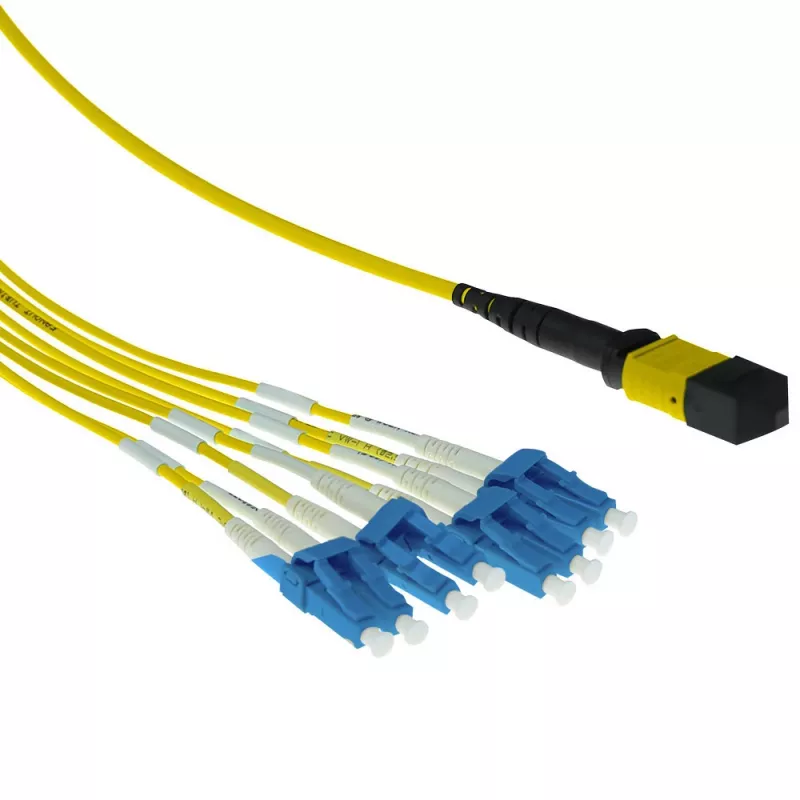

ACT 1 m Singlemode 9/125 OS2 fanout pataisos kabelis 1 x MTP moteriška - 4 x LC dupleksas 8 skaidulų

ACT fanout pataisos kabelis, 1 m ilgio, vienmodis 9/125 OS2, su 1 x MTP moteriška jungtimi viename gale ir 4 x LC duplekso jungtimis kitame – tai kompaktiškas didelio tankio sprendimas, skirtas sujungti MTP magistralinius kabelius su LC įranga serverinėse ir duomenų centruose. Kabelis suteikia aštuonias vienmodes skaidulas mažame fanout korpuse, užtikrindamas mažą įterpimo nuostolį ir kontroliuojamą grįžimo nuostolį. 9/125 µm vienmodė šerdis palaiko ilgo nuotolio perdavimą ir pilno duplekso veikimą, todėl kabelis tinka šiuolaikinėms optimėms tinklų architektūroms.

Privalumai

Šis fanout kabelis sumažina jungčių sudėtingumą ir palengvina migraciją tarp MPO/MTP magistralinių kabelių ir LC duplekso prievadų. Vienmodė 9/125 konstrukcija sumažina slopinimą atstumu ir užtikrina pastovų optimį našumą. Integruotas fanout mazgas padeda išlaikyti kabelių tvarkymo standartus didelio tankio stelažuose. Moteriška MTP jungtis leidžia lanksčiai parinkti poliškumą ir orientaciją, suderinamą su įprastais didelės spartos siųstuvais-imtuvais.

Tinka

• MTP/MPO magistralinių kabelių prijungimui prie LC įrangos (jungiklių, siųstuvų-imtuvų, pataisos plokščių)
• Didelio tankio duomenų centrų kabeliavimui ir konsolidavimui 10/40/100 GbE aplinkose
• Skaidulinės magistralės prijungimui prie įrangos galų stelažuose ir korpusuose
• Aplinkose, kuriose reikalingas mažas įterpimo nuostolis ir nuspėjamas optimis našumas

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodis 9/125 µm (OS2)
• Ilgis: 1 metras
• Jungtis A: 1 x MTP moteriška
• Jungtis B: 4 x LC dupleksas (iš viso 8 skaidulos)
• Konfigūracija: Fanout (išsišakojimo) mazgas
• Našumas: Mažas įterpimo nuostolis, pilno duplekso palaikymas
• Tipinės paskirtys: Duomenų centro pataisos, įrangos tarpusavio jungtys

Kaip naudoti

Nutieskite 1 m fanout kabelį tarp MTP magistralinio kabelio ar plokštės ir LC prievadų ant tikslinio įrenginio ar pataisos plokštės, vengdami aštrių lenkimų ir laikydamiesi minimalaus lenkimo spindulio, nurodyto vienmodžiams kabeliams. Įstatykite moterišką MTP jungtį į atitinkamą vyrišką MTP adapterį ar kasetę tinkama orientacija, tada prijunkite kiekvieną LC duplekso kištuką prie atitinkamų LC lizdų. Prieš jungdami įsitikinkite, kad jungtys yra švarios, kad nebūtų pablogintas našumas. Po montavimo patikrinkite jungties tęstinumą ir optimį nuostolį tinkama matavimo įranga.

Rekomendacijos

Naudokite apsauginius dangtelius ant nenaudojamų jungčių, prieš montavimą nuvalykite jungtis tinkamais optimio pluošto valymo įrankiais, o fanout mazgą pritvirtinkite kabelių tvarkytuvuose, kad išvengtumėte įtempimo. Kritinėms jungtims atlikite optimio nuostolio ir galo paviršiaus patikras, kad įsitikintumėte atitiktimi tinklo reikalavimams.
