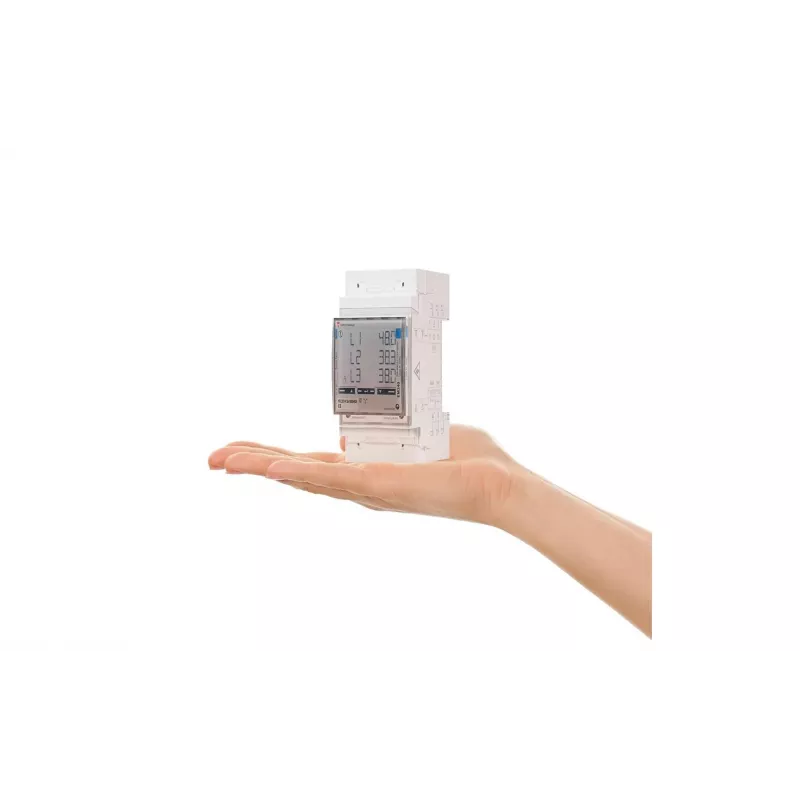

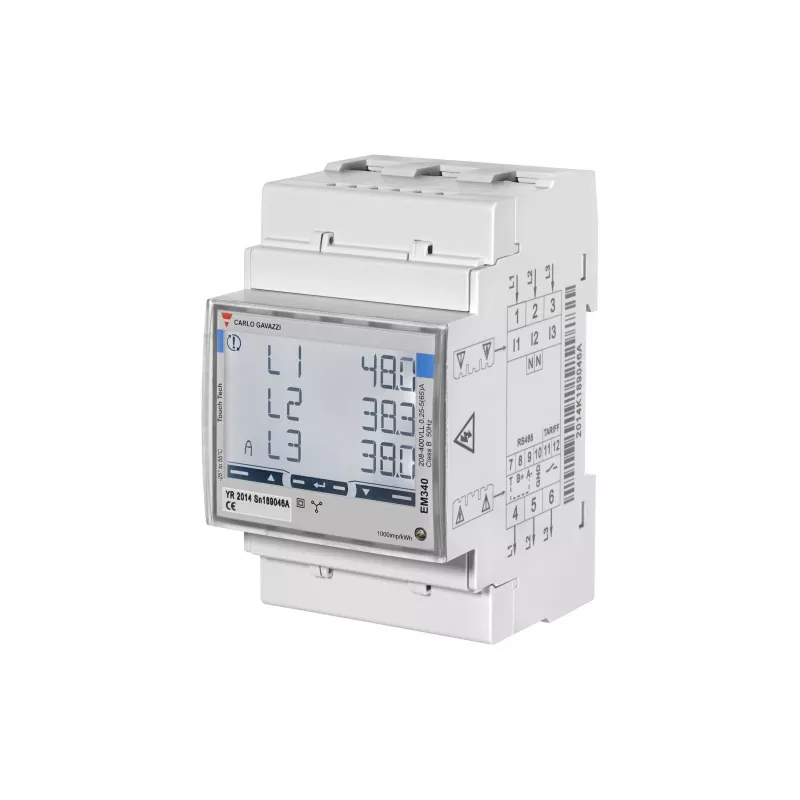

ABL 100000495 MID Meter Pulsar išorinis skaitiklis

80 A tiesioginio prijungimo srovė ir MID atitiktis – tai du parametrai, kurie iš karto išskiria ABL 100000495 MID Meter Pulsar išorinį skaitiklį iš kitų trijų fazių energijos skaitiklių. Įrenginys skirtas profesionalams, kuriems reikia patikimų ir teisiškai pripažįstamų energijos suvartojimo matavimų.

Kam skirtas

Elektrikams, pastatų ūkio vadovams ir sistemų integratoriams, diegiantiems trijų fazių apskaitos sprendimus skirstomuosiuose skyduose arba atskirų objektų energijos stebėjimui. Skaitiklis puikiai tinka tiek komerciniams pastatams, tiek pramonės įmonėms, kur reikalinga tiksli apskaita ir integracija su energijos valdymo sistemomis.

Pagrindiniai privalumai

• Trijų fazių energijos matavimas tiesioginiam prijungimui iki 80 A – nereikia papildomų srovės transformatorių.
• MID atitiktis užtikrina teisinį matavimų pripažinimą atsiskaitymams už energiją.
• S0 impulsų išėjimas leidžia lengvai integruoti skaitiklį į energijos stebėjimo sistemas.
• Apšviestas LCD ekranas su 6+2 skaitmenimis užtikrina aiškų rodmenų nuskaitymą net prastai apšviestose patalpose.
• Kompaktiškas 4 modulių DIN bėgio korpusas taupo vietą skirstomajame skyde.

Techninės specifikacijos

• Skaitiklio tipas: Trijų fazių energijos skaitiklis
• Sertifikavimas: MID (Measuring Instruments Directive) atitiktis
• Montavimas: DIN bėgis (4 moduliai)
• Nominali srovė (In): 5 A
• Maksimali srovė (Imax): 80 A
• Nominali įtampa: 3x230/400 V AC
• Dažnis: 50 Hz
• Tikslumo klasė: B klasė (aktyviajai energijai)
• Ekranas: LCD su apšvietimu
• Ekrano skaitmenys: 6+2 (kWh)
• Išėjimo tipas: S0 impulsų išėjimas
• Impulsų dažnis: 1000 imp/kWh
• Energijos matavimas: Aktyvioji energija (kWh)
• Jungimo tipas: Tiesioginis prijungimas
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25°C iki +55°C
• Vidinės energijos suvartojimas: < 2 W / 10 VA vienai fazei
• Gnybtų skerspjūvis: Iki 16 mm²

Kaip naudoti

Skaitiklį turi montuoti kvalifikuotas elektrikas. Prijunkite fazinius laidus prie atitinkamų gnybtų, užtikrindami, kad srovė neviršytų 80 A. S0 impulsų išėjimą prijunkite prie suderinamo įrenginio (pvz., energijos valdymo sistemos) nuotoliniam stebėjimui. Prieš eksploataciją patikrinkite, ar visi jungimai tvirti, ir įsitikinkite, kad skaitiklis rodo teisingus duomenis.

Patarimas: reguliariai tikrinkite skaitiklio rodmenis ir palyginkite juos su sistemos duomenimis – tai padės laiku pastebėti neatitikimus. Montuodami skyde, palikite pakankamai vietos vėdinimui, ypač jei skaitiklis veikia aukštoje temperatūroje. Atminkite, kad MID atitiktis galioja tik tinkamai įrengus ir nesugadinus plombų.
