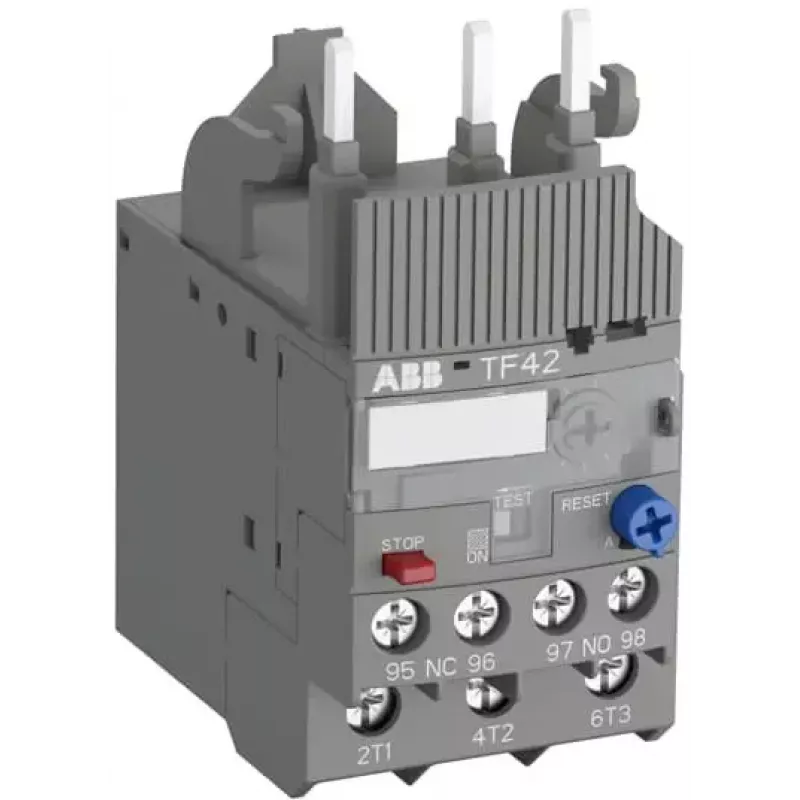

ABB TF42-24 šiluminė perkrovos relė, 18-24 A, 690 V AC, 3 polių, 10 klasė

Kai gamybos linijos stabteli dėl variklio perkaitimo, prarandamas ne tik laikas, bet ir patikimumas. ABB TF42-24 šiluminė perkrovos relė užtikrina, kad jūsų įranga veiktų be pertrūkių, apsaugodama variklius nuo perkrovų ir fazių dingimo – tai sprendimas, kuriuo pasikliauna profesionalai visoje pramonėje.

Privalumai

Ši relė pasižymi tikslia šilumine apsauga su fazių dingimo jutikliu, todėl variklis apsaugomas nuo perkaitimo ir srovių disbalanso. 10 klasės išjungimo charakteristika užtikrina greitą reakciją į perkrovas, sumažindama prastovas ir apsaugodama nuo žalos. Tiek rankinis, tiek automatinis atstatymas suteikia lankstumo valdymo schemose. Dėl kompaktiško dizaino relę galima montuoti tiesiogiai prie ABB kontaktorių arba atskirai, taupant skydo vietą.

Kam tinka

• Variklių apsauga pramoniniuose valdymo skyduose
• Siurbliai, ventiliatoriai, konvejeriai ir kompresoriai
• Sistemoms, atitinkančioms IEC/EN 60947, UL 60947 ir CSA 22.2 No. 60947 standartus
• Naudojimui su ABB AF09-AF38, A9-A40 ir AX09-AX40 kontaktoriais

Pagrindinės specifikacijos

• Nustatymo diapazonas: 18.0 - 24.0 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atlaikomoji įtampa: 6 kV
• Polių skaičius: 3
• Išjungimo klasė: 10 klasė
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Darbinė aplinkos temperatūra: nuo -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Jungties tipas: varžtiniai gnybtai
• Galios nuostoliai: 4.5 W
• Montavimas: tiesiogiai prie kontaktoriaus arba atskirai
• Fazių dingimo jutiklis: taip
• Standartai: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947
• Vardinis dažnis: 50/60 Hz

Kaip naudoti

Relė montuojama tarp kontaktoriaus ir variklio, o nustatymo diapazonas turi atitikti variklio pilną apkrovos srovę. Pasirinkite rankinį arba automatinį atstatymą pagal valdymo schemos poreikius. Įsitikinkite, kad aplinkos temperatūra neviršija nurodytų ribų, ir patikrinkite, ar gnybtai tinkamai priveržti.

Patarimas: norėdami užtikrinti optimalią apsaugą, derinkite TF42-24 su suderinamu ABB kontaktoriu iš AF, A arba AX serijų. Reguliariai tikrinkite jungtis ir išbandykite perkrovos išjungimo funkciją techninės priežiūros metu.
