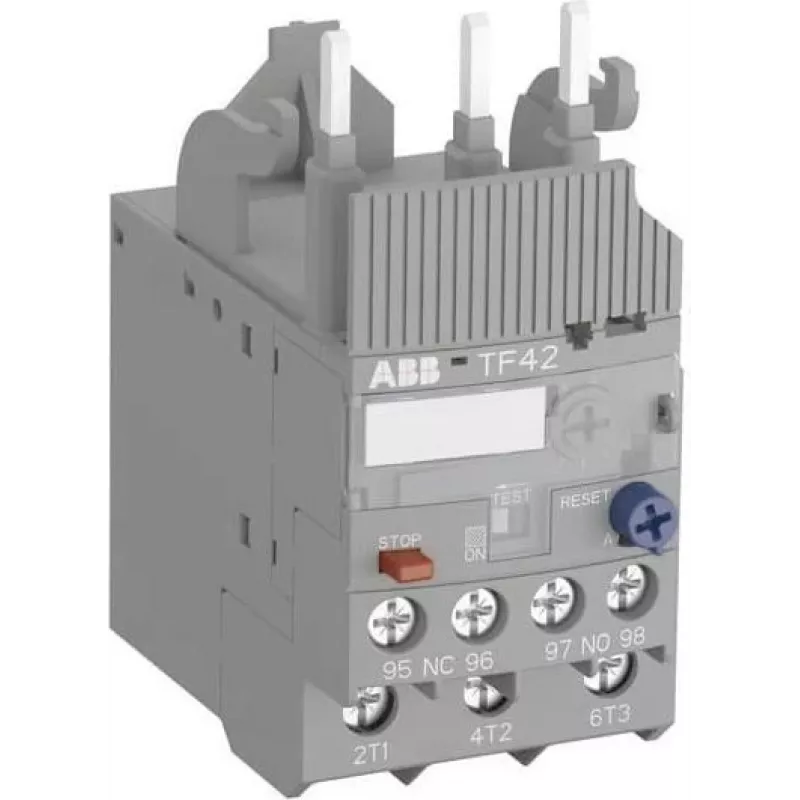

ABB Šiluminė apsaugos relė TF42-16, 13-16 A, Class 10, 690 V, 3 polių, 1NO+1NC 1SAZ721201R1047

Kai gamybos linijoje sustoja variklis dėl perkaitimo, kiekviena prastova kainuoja brangiai. ABB TF42-16 šiluminė apsaugos relė užtikrina patikimą trijų fazių variklių apsaugą nuo perkrovos ir fazių praradimo, kai vardinė srovė yra 13–16 A. Tai sprendimas, kuris sumažina netikėtus gedimus ir prailgina variklių tarnavimo laiką.

Kodėl verta rinktis TF42-16

• Tiksli srovės reguliavimo riba 13–16 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio.
• Class 10 suveikimo charakteristika užtikrina greitą reakciją į perkrovą, apsaugant variklį nuo pažeidimų.
• Fazių praradimo jautrumas – dažna variklių gedimų priežastis – yra kontroliuojama, todėl išvengiama vienfazio režimo.
• Temperatūros kompensavimas išlaiko stabilų suveikimą net kintant aplinkos temperatūrai.
• Rankinis ir automatinis atstatymas leidžia lanksčiai pritaikyti relę prie skirtingų eksploatavimo scenarijų.
• Tiesioginis montavimas ant ABB kontaktorių AF09–AF38 arba atskiras montavimas suteikia projektavimo laisvę.
• Varžtiniai gnybtai užtikrina patikimą ir saugų prijungimą.

Techninė specifikacija

• Srovės reguliavimo diapazonas: 13–16 A
• Suveikimo klasė: Class 10
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai
• Suderinamumas: ABB kontaktoriai AF09–AF38
• Temperatūros kompensavimas: taip
• Fazių praradimo jautrumas: taip
• Apsaugos laipsnis: IP20 (gnybtai), IP10 (korpusas)
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1
• Galia: 3,5 W
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Sandėliavimo temperatūra: nuo -50 °C iki +80 °C

Kam skirtas

Ši relė skirta pramonės automatizavimo inžinieriams, elektros skydų surinkėjams ir techninės priežiūros specialistams, kurie projektuoju, montuoja ar prižiūri variklių valdymo sprendimus. Ji puikiai tinka konvejerių, siurblių, ventiliatorių, kompresorių ir staklių variklių apsaugai. Taip pat rekomenduojama atnaujinant esamas ABB kontaktorių instaliacijas.

Kaip naudoti

Relę galima montuoti tiesiogiai ant ABB AF09–AF38 kontaktoriaus arba atskirai ant montavimo plokštės. Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę srovę (13–16 A intervale). Prijunkite maitinimo grandinę prie gnybtų, laikydamiesi schemos. Pagalbinius kontaktus 1 NO + 1 NC naudokite signalizacijai ar valdymo grandinėms. Pasirinkite rankinį arba automatinį atstatymą pagal proceso reikalavimus. Prieš eksploataciją patikrinkite, ar relė suveikia esant nustatytai srovei.

Patarimas: reguliariai tikrinkite, ar srovės nustatymas atitinka variklio duomenis – net nedidelis neatitikimas gali sumažinti apsaugos efektyvumą. Montuodami šalia kontaktoriaus, palikite pakankamai vietos vėdinimui, kad temperatūros kompensavimas veiktų optimaliai. Jei naudojate automatinį atstatymą, įsitikinkite, kad tai saugu jūsų procesui.
