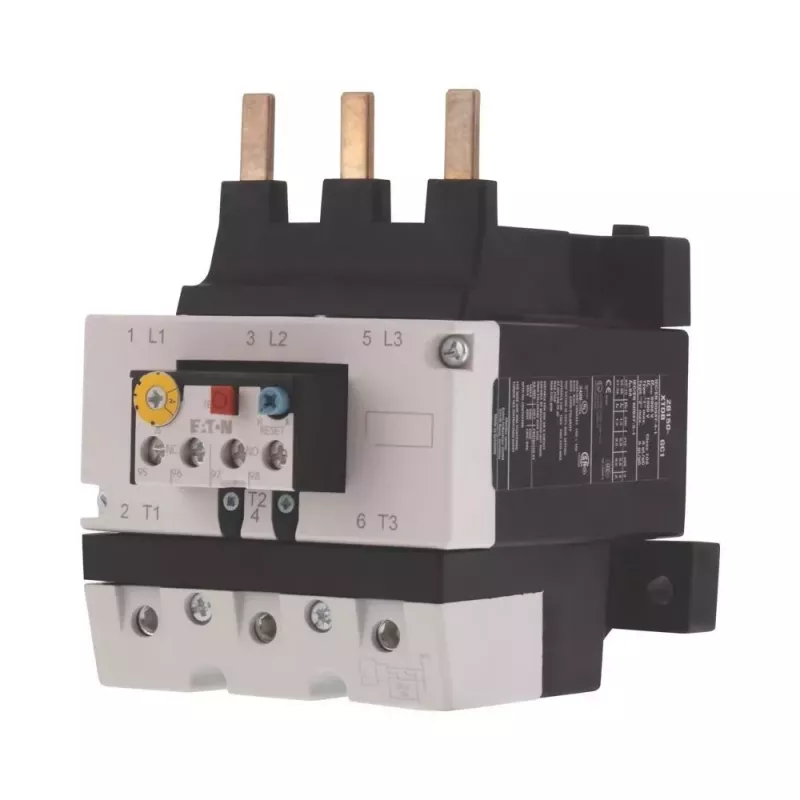

Eaton ZB150-70 šiluminė perkrovos relė, 70-150 A, 3 polių, 10A klasė, juoda/balta 278463

Plačiausias 70–150 A reguliavimo diapazonas šioje Eaton ZB150-70 relėje iš karto atkreipia dėmesį – tai sprendimas, kurio reikia, kai variklių apsauga turi būti tiksli ir patikima net esant dideliems apkrovos svyravimams. Bimetalinis atleidimo mechanizmas su fazių gedimo jautrumu užtikrina stabilų veikimą net ir nesubalansuotų fazių atveju.

Privalumai

• Reguliuojama srovė nuo 70 A iki 150 A – tiksli variklio apsauga
• 3 polių konstrukcija su 1 NO + 1 NC pagalbiniais kontaktais valdymo grandinėms
• Tiesioginis montavimas prie Eaton DILM kontaktorių – paprastas įrengimas
• Pasirenkamas rankinis arba automatinis atstatymas – lankstumas eksploatuojant
• Atitinka IEC/EN 60947-4-1, VDE 0660, UL 508 ir CSA C22.2 No. 14 standartus

Kasdienis naudojimas

Skirta kintamosios srovės sistemoms iki 690 V, ZB150-70 patikimai apsaugo nuo perkrovos variklių valdymo centruose, siurbliuose, ventiliatoriuose ir konvejeriuose. IP20 apsaugos klasė ir platus darbinės temperatūros diapazonas nuo -25 °C iki 55 °C leidžia ją naudoti įvairiose pramoninėse aplinkose.

Techninės specifikacijos

• Srovės reguliavimo diapazonas: 70–150 A
• Suveikimo klasė: 10A
• Polių skaičius: 3
• Nominali darbinė įtampa: iki 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Darbinė temperatūra: -25 iki 55 °C
• Sandėliavimo temperatūra: -40 iki 80 °C
• Apsaugos laipsnis: IP20
• Fazių gedimo jautrumas: yra
• Perkrovos atleidimo principas: bimetalinis
• Montavimas: tiesiogiai prie kontaktoriaus
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis/automatinis (pasirenkamas)
• Standartai: IEC/EN 60947-4-1, VDE 0660, UL 508, CSA C22.2 No. 14

Pastaba

Dėl tvirtos konstrukcijos ir atitikties pagrindiniams tarptautiniams standartams Eaton ZB150-70 yra patikimas pasirinkimas variklių apsaugai pramoninėje automatikoje.
