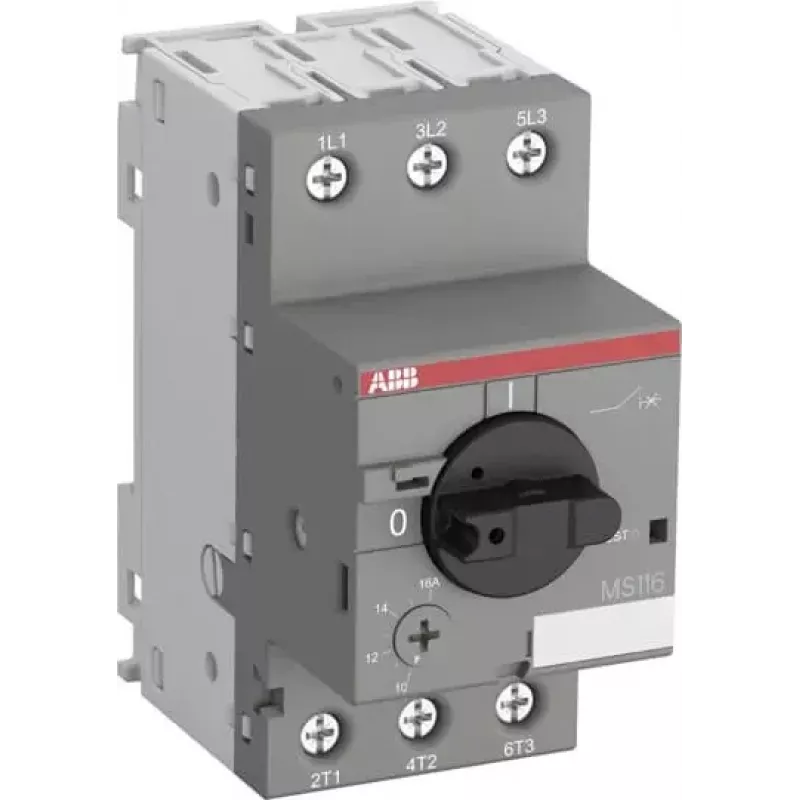

ABB MS116-0.25 variklio apsaugos grandinės pertraukiklis, 0,16–0,25 A, 3 polių, 10 klasė

Kai jūsų gamybos linijoje sustoja variklis dėl perkrovos ar trumpojo jungimo, kiekviena minutė brangi. Su ABB MS116-0.25 ši rizika sumažėja: šis kompaktiškas įrenginys sujungia šiluminę ir magnetinę apsaugą, užtikrindamas greitą ir patikimą atjungimą net esant užstrigusiam rotoriui. Tai reiškia mažiau prastovų ir mažesnę variklio apvijų pažeidimo tikimybę.

Privalumai jūsų verslui

• Reguliuojama šiluminė perkrovos apsauga nuo 0,16 iki 0,25 A – tiksliai pritaikoma variklio vardinei srovei.
• Fiksuota magnetinė trumpojo jungimo apsauga (3,25 A, 13 × I_{u max}) – akimirksniu reaguoja į trumpąjį jungimą.
• Aukšta pertraukimo geba: 100 kA esant 400 V kintamajai įtampai ir 50 kA esant 690 V.
• Jautrumas fazės dingimui – apsaugo variklį nuo darbo viena faze.
• Kompaktiškas 45 mm plotis – taupo vietą valdymo spintose.
• Sraigtiniai gnybtai tinka tiek viengysliams, tiek vytiems laidams iki 6 mm².
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas įvairioms sistemoms.

Kam jis tinka

Šis pertraukiklis skirtas mažos galios trifaziams varikliams, kurių vardinė srovė yra 0,16–0,25 A. Jis tinka pramonės įrenginiams, siurbliams, ventiliatoriams, konvejeriams ir kitai įrangai, kur reikia patikimos apsaugos ir aiškaus valdymo. Dėl savo kompaktiškumo ir montavimo lankstumo jis puikiai tinka tiek naujiems projektams, tiek esamų spintų modernizavimui.

Kaip naudoti

Montavimas paprastas: užfiksuokite įrenginį ant 35 mm DIN bėgelio arba pritvirtinkite dviem M4 varžtais. Prijunkite trifazį maitinimą ir variklio laidus prie aiškiai pažymėtų gnybtų, tada nustatykite šiluminės apsaugos reguliatorių pagal variklio pilnos apkrovos srovę. Eksploatacijos metu šiluminis elementas reaguoja į ilgalaikes perkrovas, o magnetinis – į trumpąjį jungimą. Raudonas/žalias indikatorius rodo kontaktų padėtį, o įrenginį galima rankiniu būdu išjungti techninei priežiūrai. IP20 apsaugos laipsnis tinkamas uždaroms spintoms, o darbinė temperatūra nuo -25 iki +70 °C apima daugumą pramoninių aplinkų.

Pagrindinės specifikacijos

• Gamintojas: ABB
• Modelis: MS116-0.25
• MPN: 1SAM250000R1002
• EAN: 4013614320255
• Vardinė darbinė srovė: 0,16–0,25 A (reguliuojama)
• Polių skaičius: 3
• Išjungimo klasė: 10
• Vardinė darbinė įtampa (U_e): 690 V kintamoji
• Vardinė impulsinė įtampa (U_imp): 6 kV
• Vardinė trumpojo jungimo pertraukimo geba (I_cu): 100 kA esant 400 V, 50 kA esant 690 V
• Perkrovos apsauga: šiluminė
• Trumpojo jungimo apsauga: magnetinė
• Trumpojo jungimo atleidimo nustatymas (I_i): 3,25 A (fiksuotas)
• Jautrumas fazės dingimui: taip
• Montavimas: DIN bėgelis arba varžtais
• Gnybtų tipas: sraigtiniai
• Apsaugos laipsnis: IP20 (pagrindinė grandinė)
• Aplinkos temperatūra: -25 iki +70 °C
• Standartai: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1
• Pagalbiniai kontaktai: neintegruoti (galimi išoriniai)

Patarimas

Prieš montuodami įsitikinkite, kad variklio vardinė srovė atitinka reguliavimo diapazoną. Reguliarus šiluminės apsaugos nustatymo patikrinimas padeda išvengti netikėtų išjungimų ir prailgina variklio tarnavimo laiką.
