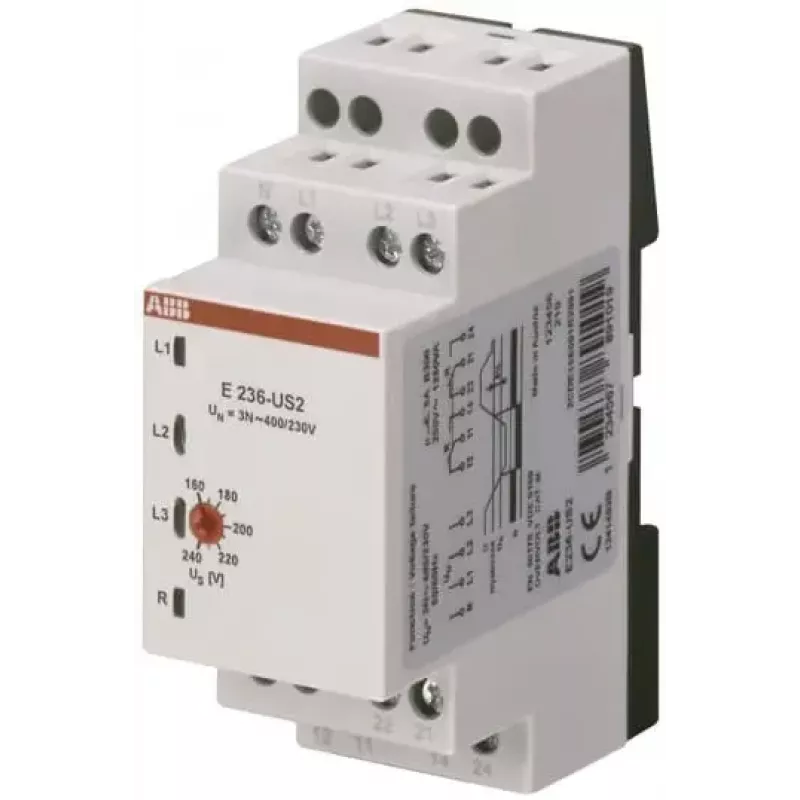

ABB E236-US2 įtampos kritimo stebėjimo relė, 10-60 V AC/DC, 1 C/O 2CDE165010R2001

Skydų surinkėjams ir techninės priežiūros komandoms, kurioms reikia patikimos įtampos kritimo apsaugos valdymo grandinėse, variklių maitinimo linijose ar pagalbiniuose maitinimo šaltiniuose, ABB E236-US2 stebėjimo relė yra kompaktiškas ir patikimas sprendimas. Ji stebi vienfazę kintamąją arba nuolatinę įtampą ir suveikia, kai išmatuota vertė nukrenta žemiau vartotojo nustatytos ribos. Relė maitinama iš matuojamos grandinės, todėl nereikia atskiro maitinimo šaltinio.

Kam skirta

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiškos, ant DIN bėgelio montuojamos įtampos kritimo apsaugos. Relė užima tik 17,5 mm pločio vieną modulį ant bėgelio, todėl puikiai tinka vietoms, kur svarbus erdvės taupymas.

Pagrindinės savybės

• Stebi įtampos kritimą 10–60 V AC/DC sistemose
• Maitinama iš matavimo įėjimo (savaiminė)
• Reguliuojama slenkstinė vertė 10–100 % matavimo diapazono
• Reguliuojama laiko delsa 0,1–10 s, kad būtų ignoruojami trumpi įtampos kritimai
• 1 perjungiamasis kontaktas, skirtas 5 A esant 250 V AC
• Sraigtiniai gnybtai, IP40 korpusas / IP20 gnybtai

Specifikacijos

• Funkcija: įtampos kritimo stebėjimas
• Matuojamos įtampos diapazonas: 10–60 V AC/DC
• Maitinimo įtampa: 10–60 V AC/DC (savaiminė)
• Išėjimo kontaktai: 1 C/O (perjungiamasis)
• Nominali išėjimo srovė (AC-1): 5 A @ 250 V AC
• Slenksčio reguliavimo diapazonas: 10–100 % matavimo diapazono
• Laiko delsa (t_on/t_off): reguliuojama 0,1–10 s
• Montavimo tipas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis (korpusas/gnybtai): IP40 / IP20
• Darbinė temperatūra: -20 iki +60 °C
• Gnybtų tipas: sraigtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 300 V
• Nominali impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnių diapazonas (AC): 40–70 Hz
• Energijos suvartojimas: 1,5 VA / 0,8 W
• Fazių skaičius: vienfazis / DC
• Modulio plotis: 1 modulis (17,5 mm)

Kaip naudoti

Sumontuokite relę ant DIN bėgelio ir prijunkite matuojamą grandinę prie gnybtų. Nustatykite slenkstinę vertę, naudodami reguliavimo varžtą, ir nustatykite reikiamą laiko delsą. Relė automatiškai stebės įtampą ir suveiks, kai ji nukris žemiau nustatytos ribos.

Patarimas: nustatykite slenkstį šiek tiek žemiau normalios darbinės įtampos, kad išvengtumėte klaidingų suveikimų dėl nedidelių svyravimų. Naudokite laiko delsą, kad relė „peršoktų“ trumpus įtampos kritimus ar variklio paleidimo trumpalaikius reiškinius.
