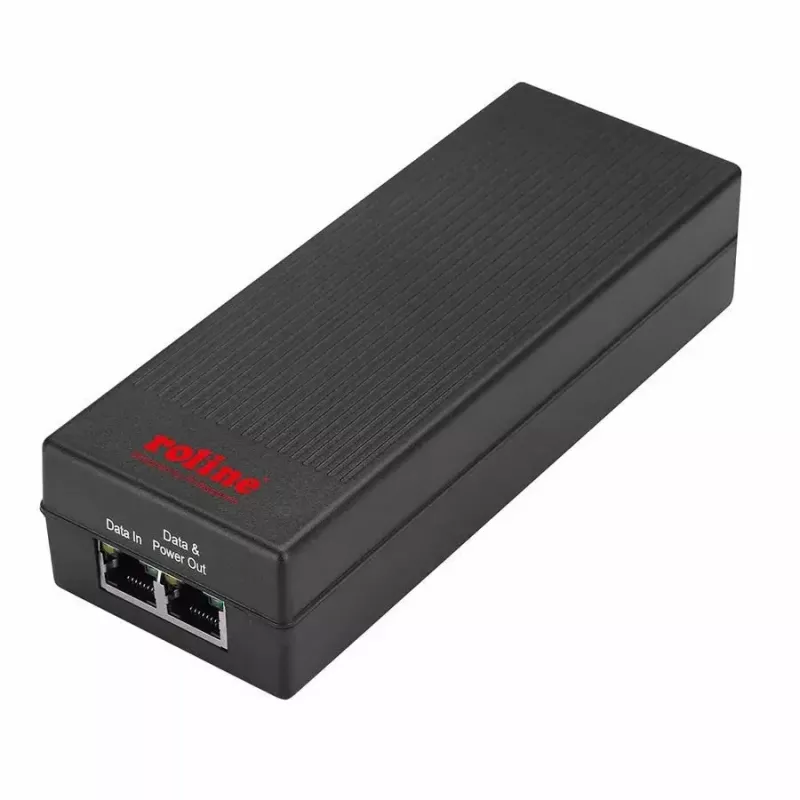

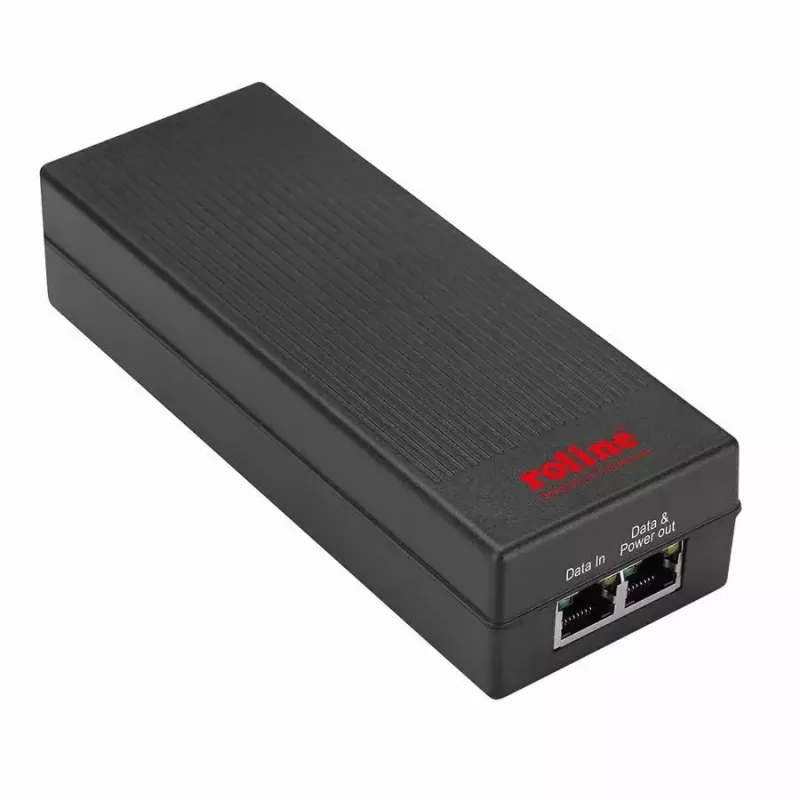

PoE adapteris ROLINE 21.13.1199 46 V

ROLINE 21.13.1199 yra Gigabit PoE injektorius, skirtas tiekti duomenis ir maitinimą per standartinį Ethernet kabelį. Jis idealiai tinka IP stebėjimo kameroms, belaidžiams prieigos taškams, tiltams ir maršrutizatoriams, kuriems reikalingas maitinimas per PoE. Šis įrenginys pašalina poreikį atskirai maitinti galinį įrenginį, sumažindamas kabelių netvarką ir supaprastindamas montavimą.

Privalumai

Injektorius sujungia duomenų ir maitinimo perdavimą vienu kabeliu, todėl nereikia papildomo maitinimo šaltinio prie paties įrenginio. Jame yra vienas RJ-45 duomenų įvesties prievadas, vienas RJ-45 duomenų ir maitinimo išvesties prievadas bei IEC maitinimo jungtis. Įrenginys atitinka IEEE 802.3af ir 802.3at standartus, tiekia iki 30 W galios per PoE ir naudoja 802.3af išėjimo įtampos diapazoną (46–52 V DC). LED indikatoriai rodo maitinimo, ryšio/veiklos ir PoE būseną.

Tinkamas naudoti

• IP stebėjimo kameroms
• Belaidžiams prieigos taškams
• Ethernet tiltams ir taškas-taškas jungtims
• Mažiems maršrutizatoriams ir tinklo įrenginiams, palaikantiems PoE

Pagrindinės specifikacijos

• Modelis: ROLINE 21.13.1199
• PoE įtampa: 46 V (802.3af išėjimo diapazonas 46–52 V DC)
• Maksimali PoE galia: iki 30 W
• Standartai: IEEE 802.3af, IEEE 802.3at suderinamas
• Prievadai: 1× RJ-45 duomenų įvestis, 1× RJ-45 duomenų ir maitinimo išvestis, 1× IEC maitinimo įvestis
• Ethernet greitis: Gigabit
• Spalva: Juoda

Naudojimo instrukcija

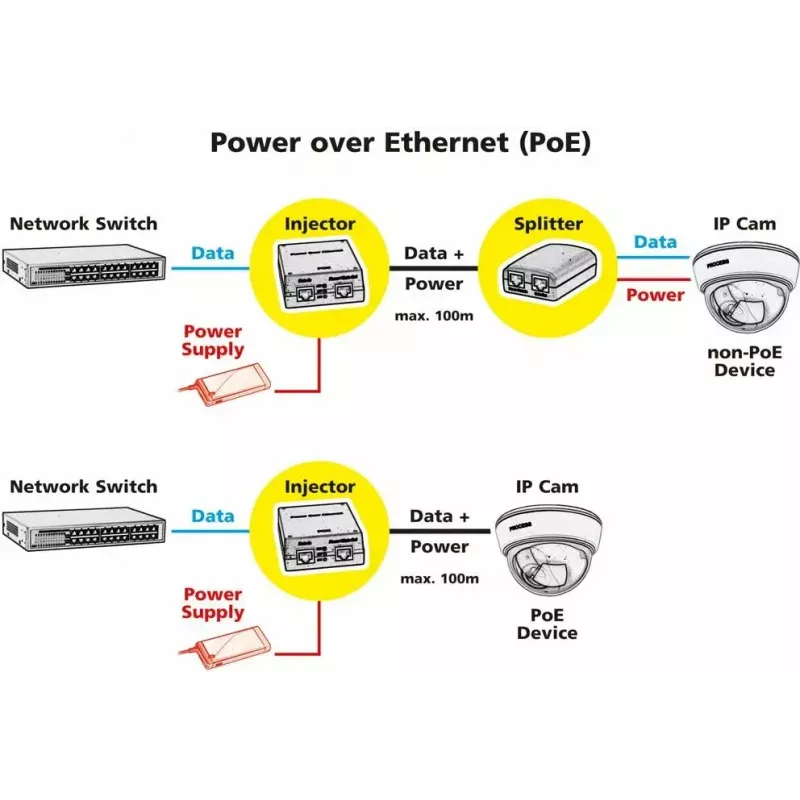

Prijunkite tinklo jungiklį ar maršrutizatorių prie injektoriaus RJ-45 duomenų įvesties prievado standartiniu Ethernet kabeliu. Galinį įrenginį (pvz., IP kamerą ar prieigos tašką) prijunkite prie RJ-45 duomenų ir maitinimo išvesties prievado. Maitinimo laidą įjunkite į injektoriaus IEC maitinimo jungtį ir į elektros lizdą. Patikrinkite LED indikatorius, rodančius maitinimą, ryšį/veiklą ir PoE būseną, kad įsitikintumėte, jog veikia tinkamai. Įsitikinkite, kad prijungti įrenginiai palaiko PoE ir jų reikalinga galia neviršija 30 W.

Rekomendacijos

Patikimam veikimui naudokite kokybiškus Ethernet kabelius (Cat5e ar aukštesnės kategorijos) ir pastatykite injektorių vėdinamoje vietoje, atokiau nuo tiesioginių šilumos šaltinių. Patikrinkite, ar galinio įrenginio PoE klasė ir galios poreikiai atitinka IEEE 802.3af/at standartus bei šio adapterio 30 W išėjimą.
