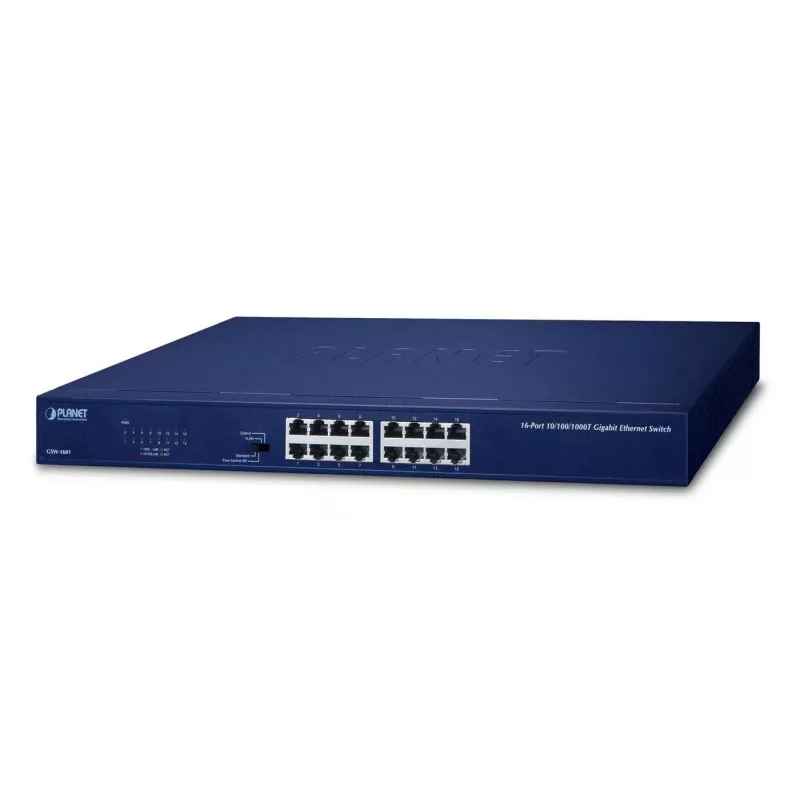

Nevaldomas jungiklis PLANET GSW-1601

PLANET GSW-1601 yra nevaldomas Gigabit Ethernet jungiklis su 16 RJ45 10/100/1000 Mbps prievadų, skirtas įmonės magistraliniams tinklams ir duomenų centrų tinklams. Jis palaiko 9K džumbo kadrus, automatinį MDI/MDI-X ir automatinį derėjimą pagal greitį ir darbą pusdupleksu/dupleksu, užtikrindamas neblokuojančią perjungimo struktūrą iki 32 Gbps spartos ir 8K MAC adresų lentelę. Jungiklis yra be ventiliatoriaus, todėl veikia tyliai, ir gali būti montuojamas 1U stelaže.

Privalumai

GSW-1601 sujungia pilną Gigabit ryšį per 16 vario prievadų su 9K džumbo kadrų palaikymu ir saugojimo-ir-perdavimo (store-and-forward) persiuntimu, užtikrindamas mažą vėlavimą ir aukštą duomenų vientisumą. Aparatinis DIP jungiklis suteikia keturis darbo režimus – Standard, Flow Control Off, VLAN ir Extend – leidžiančius lanksčiai pritaikyti izoliacijai, atstumo prailginimui iki 200 m (10 Mbps greičiu pasirinktuose prievaduose) ir srauto valdymo valdymui. Bebalsis dizainas sumažina energijos sąnaudas ir triukšmą, o 32 Gbps perjungimo talpa ir 8K MAC lentelė apdoroja didelius srautus.

Tinka

• Įmonės magistralinio tinklo agregavimui ir prieigos sluoksniams
• Duomenų centrų stelažo viršuje arba mažoms serverių fermoms
• Biuro tinklams, kuriems reikia tylių, be ventiliatoriaus jungiklių
• Aplinkoms, kurioms reikia paprastos VLAN izoliacijos ar trumpo atstumo prailginimo

Pagrindinės specifikacijos

• Prievadai: 16 × RJ45 10/100/1000 Mbps
• Perjungimo talpa: 32 Gbps
• MAC adresų lentelė: 8K įrašų
• Džumbo kadrų palaikymas: iki 9K baitų
• Darbo režimai (per aparatinį DIP): Standard, Flow Control Off, VLAN, Extend
• Extend režimas: 1–8 prievadai palaiko iki 200 m 10 Mbps greičiu
• Automatinis derėjimas: palaikomas; automatinis MDI/MDI-X: palaikomas
• Persiuntimo schema: Store-and-Forward
• Standartai: IEEE 802.3/802.3u/802.3ab/802.3x/802.3az
• Dizainas: be ventiliatoriaus; 1U montavimas stelaže
• Spalva ir svoris: mėlyna, 1,8 kg

Kaip naudoti

Įdiekite GSW-1601 į stelažą arba pastatykite ant lygaus paviršiaus su tinkama ventiliacija. Naudokite Cat5e/Cat6 kabelius, kad prijungtumėte įrenginius prie RJ45 prievadų; jungiklis automatiškai aptiks greitį ir darbą pusdupleksu/dupleksu. Pasirinkite norimą darbo režimą aparatiniu DIP jungikliu: naudokite Standard įprastam perjungimui, Flow Control Off, kad išjungtumėte srauto valdymą, VLAN prievadų izoliacijai (1–14 prievadai gali bendrauti tik su 15 ir 16 prievadais) arba Extend, kad įjungtumėte 200 m perdavimą 10 Mbps greičiu 1–8 prievaduose. Prijunkite aukštyn krypties įrenginius prie 15 ir 16 prievadų, kai reikia VLAN izoliacijos ar agregavimo.

Rekomendacijos

Stabiliam veikimui Gigabit aplinkoje naudokite 5e arba 6 kategorijos kabelius. Extend režimą rezervuokite situacijoms, kai reikalingas didesnis atstumas, tačiau mažesnis pralaidumas (10 Mbps) yra priimtinas. Įjunkite VLAN režimą, kad izoliuotumėte jautrius segmentus ir sumažintumėte transliacijų audras; bendros paskirties diegimams naudokite Standard režimą.
