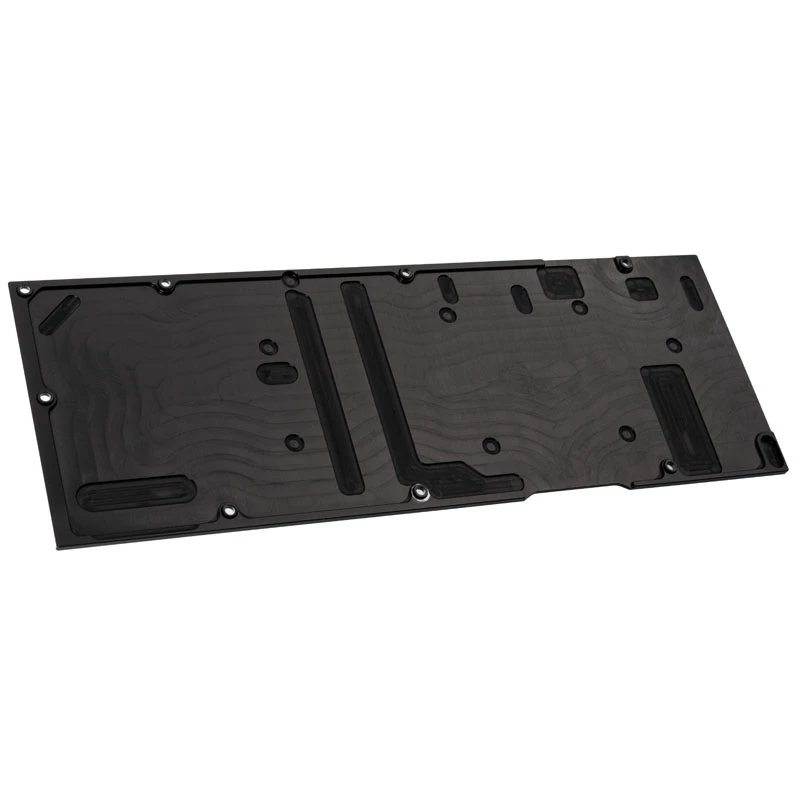

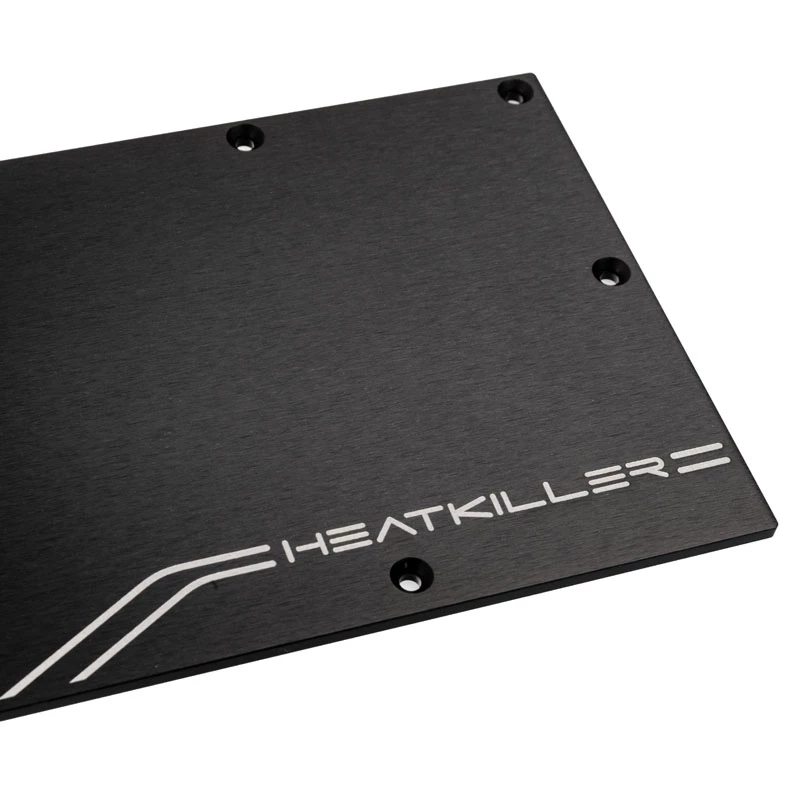

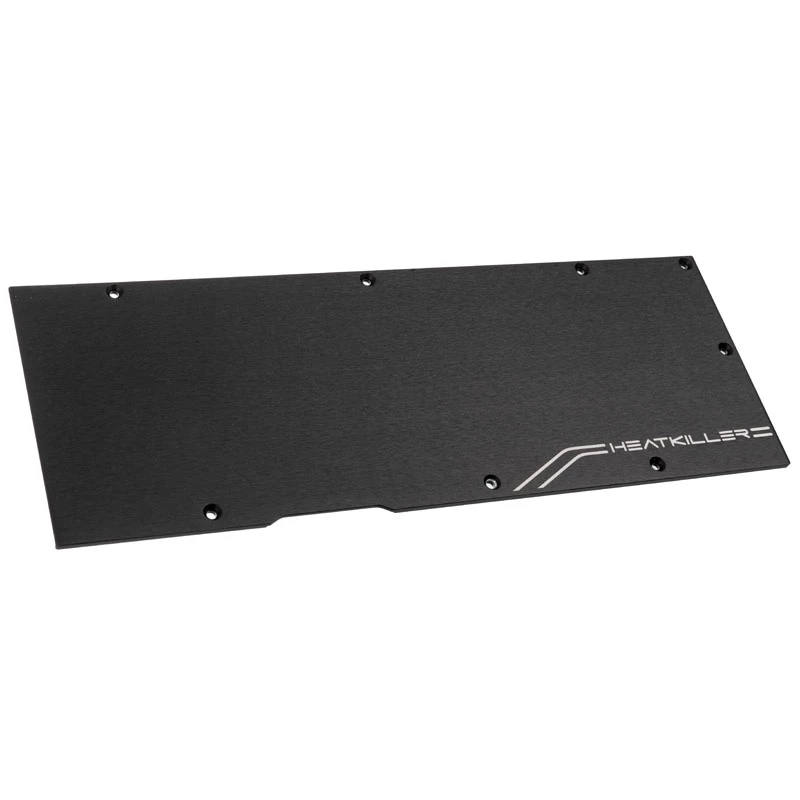

Vandens aušinimo sistemos galinė plokštė Watercool 16070 – aliuminis, juoda, 1 vnt.

„Watercool 16070“ yra aliumininė galinė plokštė, skirta kompiuterių skysčio aušinimo sistemoms. Ji atlieka vandens blokų ir GPU aušinimo mazgų tvirtinimo bei sustiprinimo funkciją, padidindama mechaninį stabilumą ir tolygiau paskirstydama montavimo slėgį ant pagrindinės plokštės ar vaizdo plokštės PCB. Be to, ši plokštė užtikrina pasyvų galinės pusės komponentų, tokių kaip VRM zonos ir GPU lusto apylinkės, aušinimą, kai naudojama su suderinamais vandens blokais.

Privalumai

Galinė plokštė pagaminta iš anoduoto aliuminio, užtikrinančio konstrukcijos standumą ir atsparumą korozijai, išlaikant mažą svorį. Juoda apdaila suteikia vienodą išvaizdą individualiuose kompiuterių surinkimuose. Pridedami iš anksto supjaustyti šiluminiai kilimėliai leidžia perduoti šilumą nuo atitinkamų PCB komponentų į galinę plokštę, o izoliaciniai tarpikliai kitoje pusėje supaprastina saugų montavimą be trumpųjų jungimų. Pridedama tvirtinimo įranga optimizuota naudoti su HEATKILLER® IV tipo vandens blokais, pagerinant suderinamumą ir montavimo paprastumą daugelyje individualių aušinimo konfigūracijų.

Tinka

• Individualioms skysčio aušinimo sistemoms su atskirais GPU vandens blokais
• Mechaniniam palaikymui ir slėgio paskirstymui vaizdo plokštėms gerinti
• Pasyviam PCB galinės pusės komponentų, tokių kaip VRM ir atmintis, aušinimui
• Sistemoms, kuriose pageidaujama juodos anoduoto aliuminio estetikos

Pagrindinės specifikacijos

• Medžiaga: aliuminis, juoda anoduota apdaila
• Kiekis: 1 vnt.
• Komplekte: iš anksto supjaustyti šiluminiai kilimėliai ir tvirtinimo įranga, optimizuota HEATKILLER® IV vandens blokams
• Funkcija: mechaninis sustiprinimas ir pasyvus galinės pusės GPU PCB aušinimas

Kaip naudoti

Pritvirtinkite galinę plokštę prie vaizdo plokštės PCB galinės pusės, sulygiuodami tvirtinimo angas su vandens bloko ir kortelės tarpinėmis. Įdėkite pridėtus iš anksto supjaustytus šiluminius kilimėlius tarp galinės plokštės ir tikslių PCB komponentų, kad būtų užtikrintas šilumos perdavimas, ir naudokite pateiktą tvirtinimo įrangą mazgui pritvirtinti. Įsitikinkite, kad izoliaciniai tarpikliai lieka tarp galinės plokštės ir PCB, kad būtų išvengta elektrinio kontakto. Laikykitės montavimo instrukcijų, pateiktų su jūsų vandens bloku; ne HEATKILLER® IV blokams gali prireikti šiek tiek pritaikyti tvirtinimo medžiagą.

Rekomendacijos

Naudokite galinę plokštę su suderinamais pilno padengimo GPU vandens blokais, kad būtų užtikrintas optimalus galinės pusės aušinimas ir mechaninis palaikymas. Prieš priverždami tvirtinimo detales, patikrinkite išlygiavimą ir tarpus bei įsitikinkite, kad izoliaciniai tarpikliai yra tinkamai išdėstyti, kad būtų išvengta trumpųjų jungimų. Jei naudojate kito gamintojo vandens bloką, patikrinkite, ar nereikia papildomos arba modifikuotos tvirtinimo įrangos.
