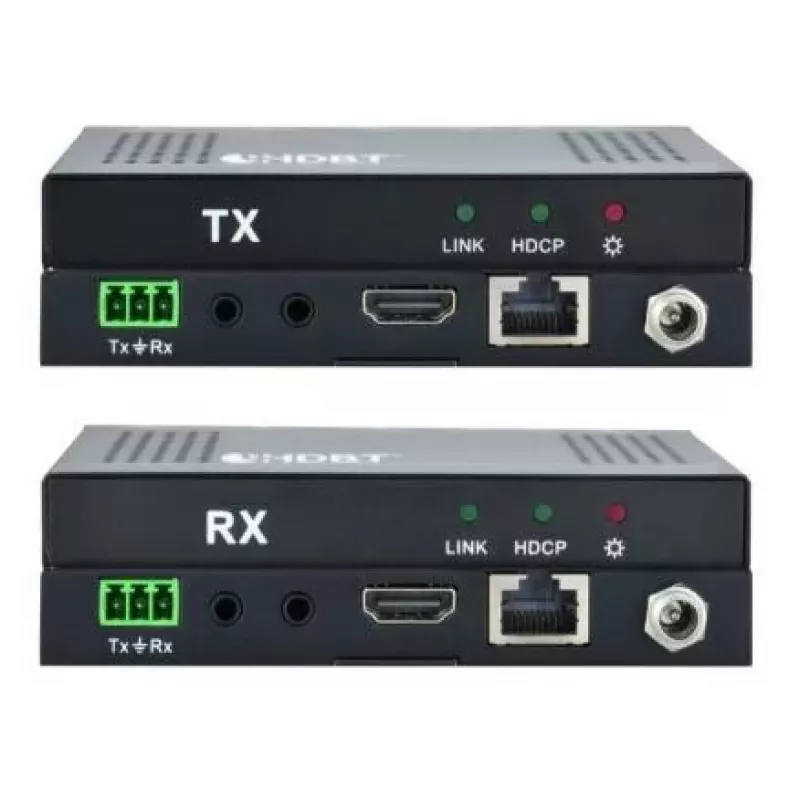

Vivolink VL120016 AV siųstuvas ir imtuvas juodas

„Vivolink VL120016“ yra kompaktiškas HDBaseT prailgintuvo rinkinys, sudarytas iš siųstuvo (VL120016T) ir imtuvo (VL120016R). Jis leidžia perduoti vaizdo ir garso signalus vienu CAT5e/6 kabeliu iki 70 m (1080p) arba 40 m (4K/1080p) atstumu. Rinkinys palaiko CEC, dvikryptį RS-232 ir IR valdymą bei vienos krypties PoH (Power over HDBaseT) funkciją. Maitinimas tiekiamas 24 V, o integruotas maitinimo šaltinis priima 100–240 V kintamąją įtampą (50–60 Hz). Kompaktiški matmenys leidžia lengvai montuoti ribotose erdvėse.

Privalumai

Šis prailgintuvas užtikrina patikimą ilgų nuotolių AV perdavimą naudojant standartinį Cat5e/6 kabelį, sumažindamas brangių šviesolaidinių ar HDMI kabelių poreikį. RS-232, IR ir CEC palaikymas leidžia nuotolinį valdymą ir integraciją su valdymo sistemomis. Mažas dydis ir universalus kintamosios srovės įėjimas daro rinkinį tinkamą įvairiems įrengimams, nes jį lengva paslėpti ar sumontuoti.

Tinka

• Skaitmeniniams ženklams ir vaizdo sienoms prekybos ar viešose erdvėse
• Posėdžių salėms ir konferencijų įrangai
• Klasėse ir paskaitų salėse AV platinimui
• Namų kinui ir ilgiems HDMI ruožams gyvenamosiose patalpose

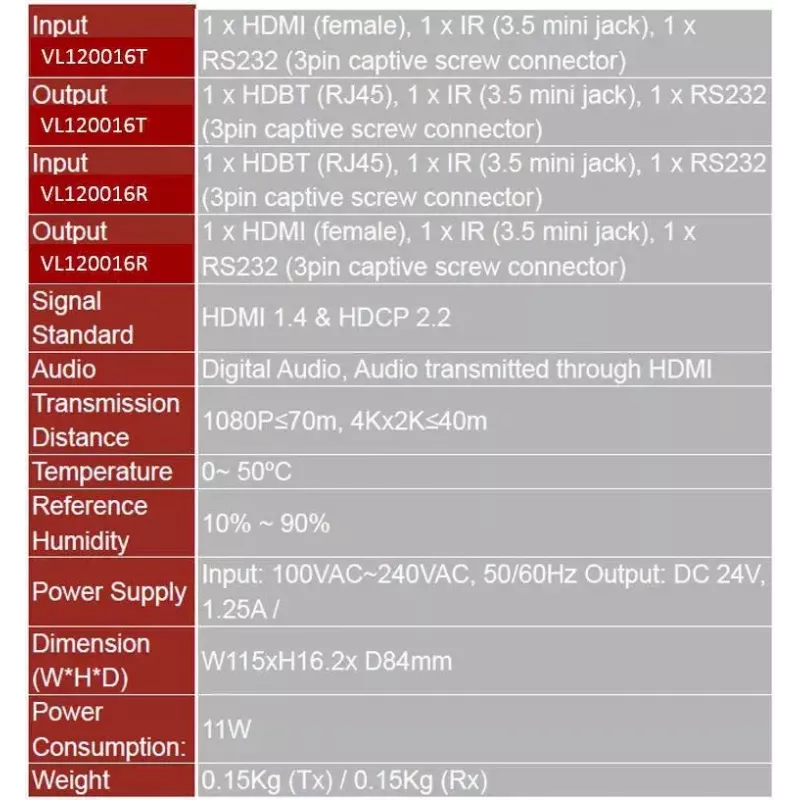

Pagrindinės specifikacijos

• Modelis: Vivolink VL120016 (siųstuvas VL120016T + imtuvas VL120016R)
• Perdavimo standartas: HDBaseT
• Maksimalus atstumas: 1080p iki 70 m; 4K/1080p iki 40 m per vieną CAT5e/6
• Valdymo sąsajos: CEC, dvikryptis RS-232, dvikryptis IR
• Maitinimas: veikia nuo 24 V; kintamosios srovės įėjimas 100–240 V, 50–60 Hz
• Matmenys (rinkinio vienetai): 184 x 160 x 129 mm
• MPN: VL120016, EAN: 5712505765043

Naudojimas

Prijunkite siųstuvą prie šaltinio, o imtuvą – prie ekrano. Sujunkite šaltinį ir ekraną HDMI kabeliais su siųstuvu ir imtuvu, o tada abu įrenginius sujunkite vienu CAT5e/6 kabeliu. Prijunkite maitinimo šaltinį prie siųstuvo ar imtuvo pagal sistemos projektą; jei naudojate PoH, maitinimas gali būti tiekiamas per HDBaseT ryšį. Su konfigūravimo sistema nustatykite RS-232, IR ar CEC parametrus pagal poreikius nuotoliniam valdymui.

Rekomendacijos

Geriausiems rezultatams naudokite aukštos kokybės ekranuotus Cat6 kabelius ilgesniems ruožams ir venkite tiesti kabelį šalia aukštos įtampos linijų ar stiprių elektromagnetinių trukdžių šaltinių. Patikrinkite kabelių užbaigimą ir HDMI versijas šaltinyje bei ekrane, kad užtikrintumėte numatytą raišką ir valdymo suderinamumą.
