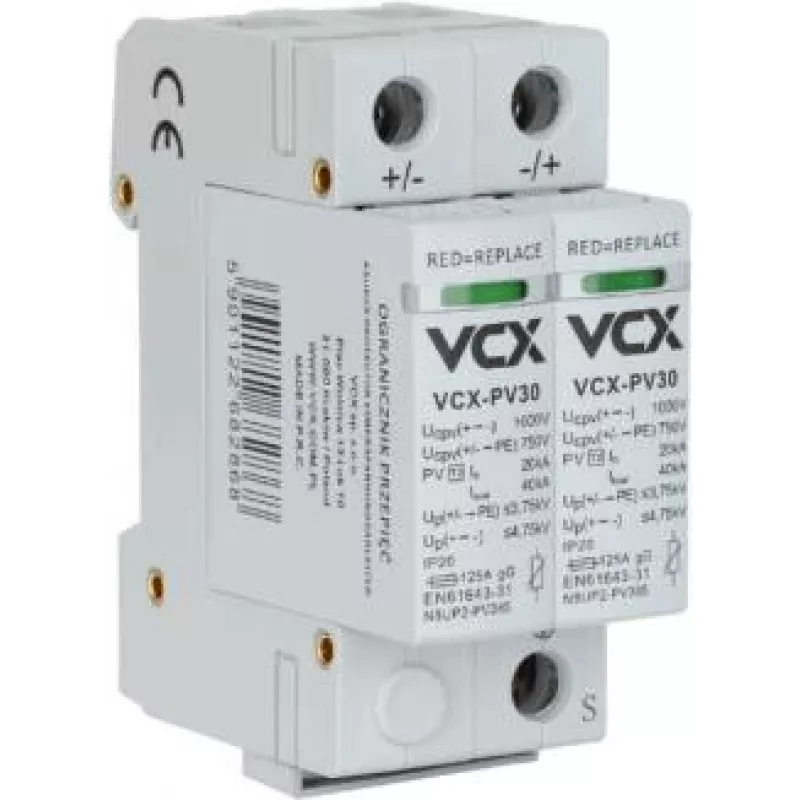

VCX DC C2P 1000V PV30 2P 1000V DC apsauginis įtaisas nuo viršįtampių, 2 tipas, fotovoltinėms sistemoms

Jūsų fotovoltinės sistemos patikimumą lemia ne tik saulės modulių efektyvumas, bet ir apsauga nuo netikėtų viršįtampių. VCX DC C2P 1000V PV30 yra 2 tipo (T2) apsauginis įtaisas, specialiai sukurtas nuolatinės srovės pusės apsaugai fotovoltinėse sistemose. Jis užtikrina stabilų darbą ir apsaugo jūsų inverterį bei kitus brangius komponentus nuo žaibo sukeltų pereinamųjų viršįtampių ar komutacinių procesų.

Privalumai

Aukštos kokybės termoplastinis korpusas su liepsną slopinančiomis savybėmis užtikrina ilgaamžiškumą ir saugumą. Vizuali būsenos indikacija (žalia/raudona vėliavėlė) leidžia greitai patikrinti įtaiso veikimo būklę. Kompaktiškas montavimas ant DIN bėgelio taupo vietą jūsų elektros skydelyje. Atitinka tarptautinius standartus IEC 61643-31 ir EN 50539-11.

Kam tinka

• Fotovoltinėms sistemoms, kurių nuolatinė įtampa iki 1000 V
• Saulės modulių masyvams ir inverteriams
• Komerciniams ir gyvenamiesiems saulės energijos įrenginiams
• PV sistemų nuolatinės srovės pusės apsaugai

Pagrindinės specifikacijos

• Gaminio tipas: Apsauginis įtaisas nuo viršįtampių (SPD)
• Paskirtis: Fotovoltinės (PV) sistemos
• Sistemos nuolatinė įtampa: 1000 V DC
• SPD tipas: 2 tipas (T2)
• Polių skaičius: 2P
• Maksimali nuolatinė darbinė įtampa (Ucpv): 1000 V DC
• Vardinis iškrovos srovės impulsas (In): 20 kA (8/20 µs)
• Maksimalus iškrovos srovės impulsas (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): ≤ 3,2 kV
• Trumpojo jungimo atsparumas (Iscpv): 1000 A
• Atsako laikas: < 25 ns

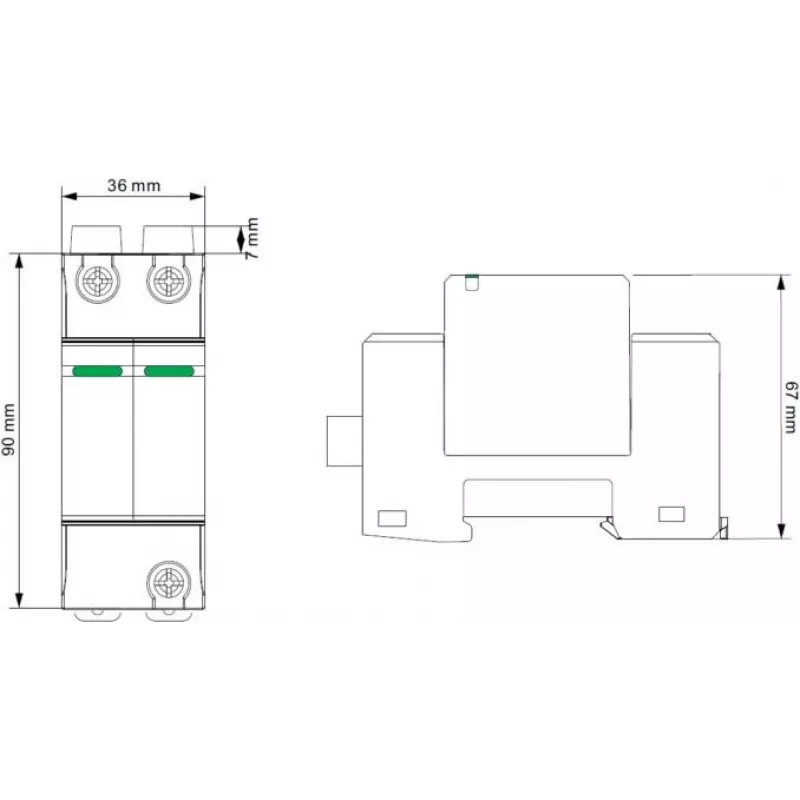

• Montavimo būdas: DIN bėgelis 35 mm
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: Vizuali (žalia/raudona vėliavėlė)
• Atitiktis standartams: IEC 61643-31, EN 50539-11
• Korpuso medžiaga: Termoplastikas, liepsną slopinantis
• Prijungimo skerspjūvis: 4-25 mm²

Rekomendacijos

Siekiant optimalios apsaugos, montuokite šį įtaisą kuo arčiau PV inverterio ar kombinatoriaus dėžutės. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių elektros instaliacijos taisyklių. Rekomenduojama reguliariai vizualiai tikrinti būsenos indikatorių, kad įsitikintumėte įtaiso veikimu.
