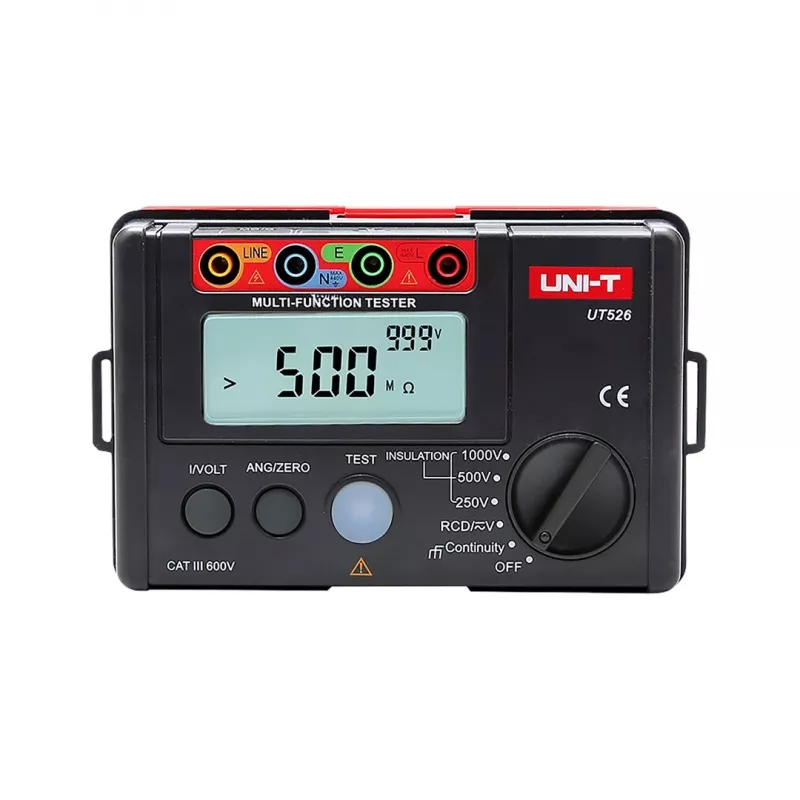

UNI-T UT526 Multifunction Meter elektrikams - izoliacijos, RCD, kilpos/PFC/PSC, įtampos ir tęstinumo testeris

Kiek laiko sutaupysite, kai vienu prietaisu atliksite visus privalomus elektros instaliacijos bandymus? UNI-T UT526 multifunkcinis matuoklis pakeičia kelis atskirus prietaisus – izoliacijos varžos matavimą iki 1000 V, RCD išjungimo laiko tikrinimą, kilpos impedanso ir PFC/PSC nustatymą – viską, ko reikia profesionaliam elektrikui. Tai ne tik greitis, bet ir mažiau klaidų, nes nereikia keisti matavimo režimų tarp skirtingų įrenginių.

Kam jis skirtas

Profesionaliems elektrikams, techninės priežiūros specialistams ir inspektoriams, kurie tikrina gyvenamųjų, komercinių ar pramoninių pastatų instaliacijas. Tinka tiek periodiniams patikrinimams, tiek gedimų paieškai, tiek naujų įrenginių atidavimui eksploatuoti.

Pagrindinės funkcijos

• Izoliacijos varžos matavimas esant 100 V, 250 V, 500 V ir 1000 V įtampai, diapazonas nuo 0,00 MΩ iki 99,9 GΩ.
• Tęstinumo tikrinimas su >200 mA matavimo srove ir 0,00 Ω – 2000 Ω diapazonu – idealus apsauginių laidų patikrai.
• RCD testavimas A ir AC tipo įrenginiams, su 10 mA, 30 mA, 100 mA, 300 mA, 500 mA ir 650 mA srovėmis, įskaitant išjungimo laiko matavimą.
• Kilpos impedanso ir PFC/PSC matavimas (0,01 Ω – 2000 Ω ir 0,1 A – 20 kA) – įvertinkite apsaugos efektyvumą.
• AC/DC įtampos matavimas iki 600 V ir dažnio matavimas nuo 20 Hz iki 200 Hz.
• Aiškus LCD ekranas su foniniu apšvietimu, automatinis diapazonų parinkimas, duomenų laikymas ir baterijos įkrovos indikatorius – patogu naudoti bet kokio apšvietimo sąlygomis.

Specifikacijos

• Izoliacijos matavimo įtampa: 100 V, 250 V, 500 V, 1000 V
• Izoliacijos varžos diapazonas: 0,00 MΩ – 99,9 GΩ
• Tęstinumo matavimo srovė: >200 mA
• Tęstinumo varžos diapazonas: 0,00 Ω – 2000 Ω
• RCD matavimo srovės: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA
• RCD tipai: A, AC
• RCD išjungimo laiko matavimas: taip
• Kilpos impedanso diapazonas: 0,01 Ω – 2000 Ω
• PFC/PSC diapazonas: 0,1 A – 20 kA
• AC įtampos diapazonas: 0 V – 600 V (50/60 Hz)
• DC įtampos diapazonas: 0 V – 600 V
• Dažnio diapazonas: 20 Hz – 200 Hz
• Ekranas: LCD su foniniu apšvietimu
• Saugumo klasė: CAT III 600 V, CAT IV 300 V
• Maitinimas: 6 x 1,5 V AA baterijos
• Automatinis diapazonų parinkimas: taip
• Duomenų laikymas: taip
• Baterijos įkrovos indikacija: taip

Patarimai

Prieš tęstinumo matavimus visada atlikite nulio korekciją, kad kompensuotumėte laidų varžą. Izoliacijos matavimams įsitikinkite, kad grandinė yra atjungta nuo įtampos, o po matavimo iškraukite talpinius elementus. RCD testą atlikite tiek 0°, tiek 180° fazės nustatymais, kad patikrintumėte, ar įrenginys atjungia stabiliai abiem atvejais.
