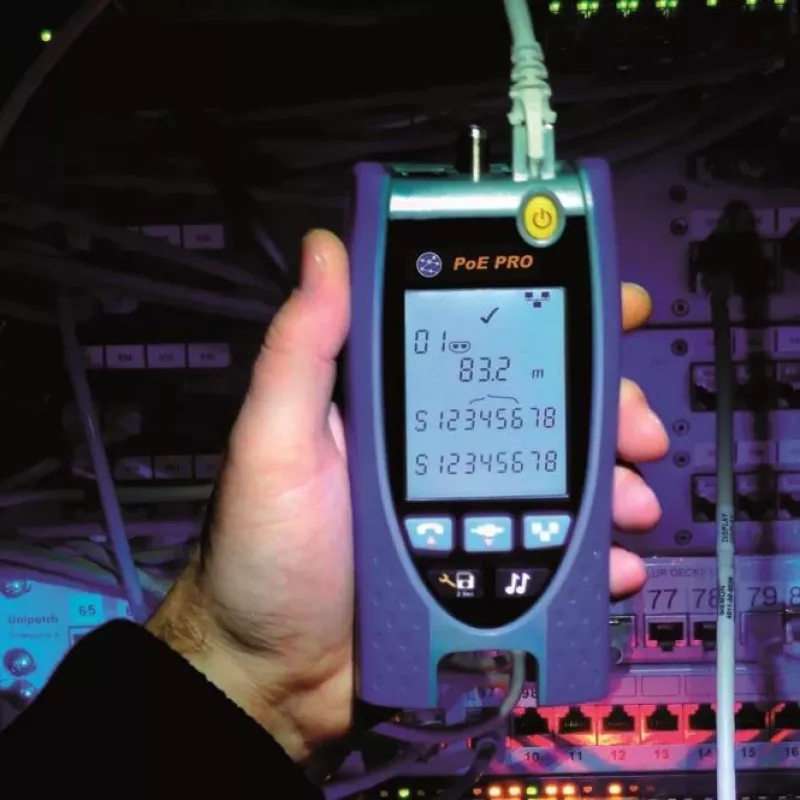

TREND Networks PoE Pro BT kabelių ir tinklo testeris su PoE++ aptikimu

TREND Networks PoE Pro BT yra vienintelis rankinis testeris, kuriame sujungta visa IEEE 802.3bt (PoE++) analizė ir būtiniausia kabelių patikra. Kol dauguma testerių apsiriboja tik PoE buvimo patikrinimu, šis prietaisas nustato tikslią PoE tipo (1–4) ir klasės (0–8) reikšmę, matuoja įtampą, srovę ir galią iki 90 W, o taip pat emuliuoja maitinamąjį įrenginį (PD), kad įrodytų, jog PSE gali tiekti reikiamą galią. Technikams nebereikia atskirų įrankių kabelių wiremap ir PoE trikčių šalinimui – PoE Pro BT atlieka abi funkcijas, sumažindamas atsarginių dalių kiekį ir pagreitindamas kiekvieną darbą.

Pagrindiniai privalumai

• Palaiko IEEE 802.3af, 802.3at ir 802.3bt (PoE++) standartus
• Aptinka PoE Type 1, Type 2, Type 3 ir Type 4, taip pat Class 0–8
• Matuoja PoE įtampą, srovę ir galią iki 90 W
• PD emuliacija patikrina PSE galimybes esant apkrovai
• Integruotas kabelių testeris su wiremap, ilgio matavimu (TDR) ir tono generatoriumi
• Nustato tinklo greitį 10/100/1000 Mbps ir palaiko Power over HDBaseT (PoH)
• Apšviestas LCD ekranas, užtikrinantis matomumą tamsiose instaliacijose
• Maitinamas 6 x AA baterijomis – nereikia specialaus įkroviklio

Kasdienis naudojimas

Įsivaizduokite objektą, kuriame naujas 802.11ax prieigos taškas reikalauja 60 W PoE. Su PoE Pro BT prijungiate testerį tarp switch ir prieigos taško, ir ekrane iškart matote suderintą PoE klasę, faktinę įtampą, srovę bei suvartojamą galią. Jei switch negali tiekti pakankamos galios, PD emuliacijos režimas leidžia imituoti prieigos taško apkrovą ir patvirtinti PSE ribas. Tada perjungiate į kabelių testavimo režimą ir patikrinate liniją dėl skilusių porų ar per didelio ilgio – viską atliekate nekeisdami įrankių. Analitinis ir skaitmeninis tono generatorius padeda atsekti kabelius ryšuliuose, o prievado mirksėjimo funkcija leidžia nuotoliniu būdu identifikuoti tinkamą switch prievadą.

Techninės specifikacijos

• PoE standartai: IEEE 802.3af, 802.3at, 802.3bt (Type 3 ir Type 4)
• PoE aptikimas: Type 1–4, Class 0–8
• Maksimali PoE galios matavimo riba: 90 W
• PoE įtampos ir srovės matavimas: taip
• PD emuliacija: taip
• Tinklo greičio aptikimas: 10/100/1000 Mbps (Gigabit Ethernet)
• Kabelių testas: wiremap (nutrūkimai, trumpi jungimai, neteisingi sujungimai, skilusios poros)
• Kabelio ilgio matavimas: taip, TDR technologija, iki 150 m (500 pėdų)
• Tono generatorius: analitinis ir skaitmeninis
• Prievado mirksėjimo funkcija: taip
• Ekranas: apšviestas LCD
• Maitinimo šaltinis: 6 x AA baterijos
• Prievadai: RJ45
• Testavimo režimai: Inline (praleidžiamasis) ir Endpoint
• Power over HDBaseT (PoH) palaikymas: taip
• Darbinė temperatūra: 0 °C iki 50 °C
• Sandėliavimo temperatūra: -20 °C iki 70 °C
• Darbinė santykinė drėgmė: 10% iki 90% (nekondensuojanti)
• Gaminio spalva: juoda
• Baterijų tipas: AA
• Baterijų technologija: šarminės
• Baterijų įtampa: 1,5 V
• Baterijų talpa: nenurodyta
• Įkrovimo laikas: netaikoma (neįkraunamos baterijos)
• Laikymo dėklas: nepridedamas
• Baterijų įkroviklis: nepridedamas
• Tinklo standartai: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Palaikomi jungčiai: RJ45
• Testo tipas: PoE testavimas, kabelių testavimas, tinklo testavimas

Paskutinė pastaba

PoE Pro BT yra daugiau nei testeris – tai išsamus PoE ir kabelių trikčių šalinimo sprendimas, kuris atsiperka pašalindamas spėliones ir pakartotinius vizitus. Kiekvienam technikui, dirbančiam su šiuolaikine PoE++ infrastruktūra, tai įrankis, padedantis išlikti žingsniu priekyje.
