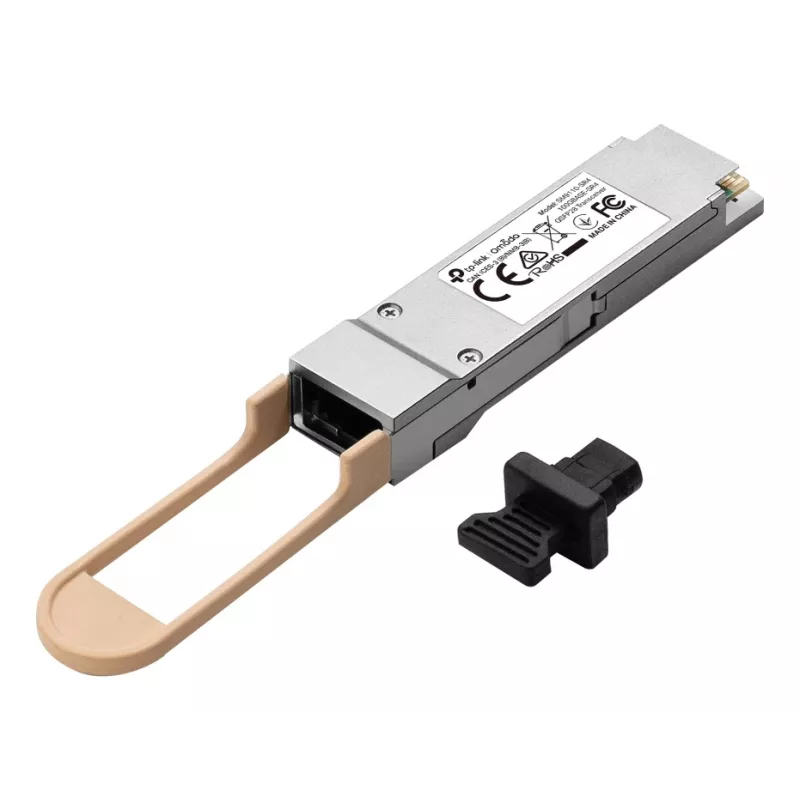

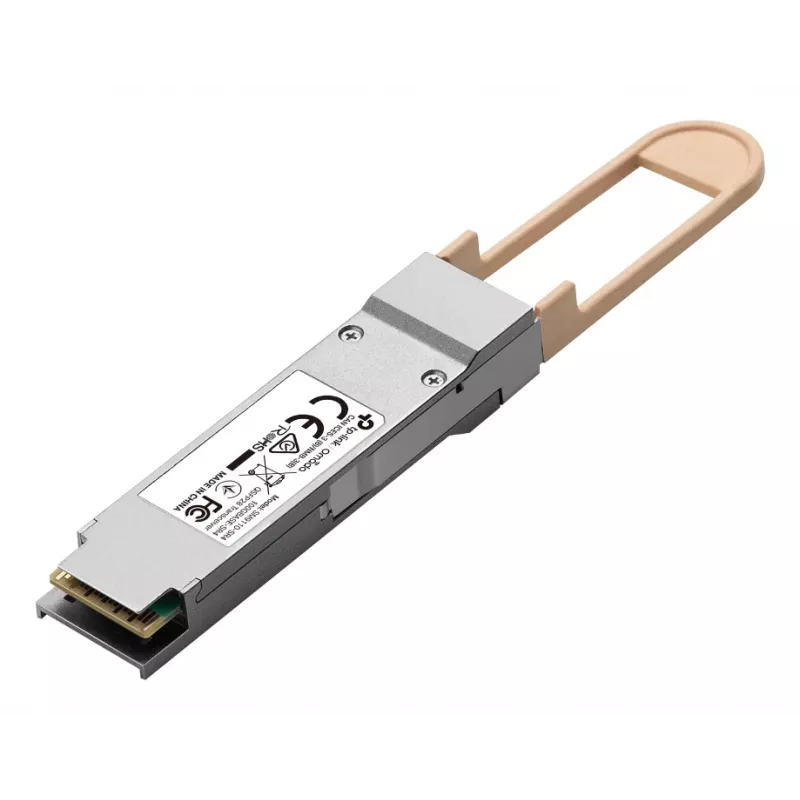

TP-Link Omada SM9110-SR4 tinklo siųstuvas-imtuvas, šviesolaidinis, 100000 Mbit/s, QSFP28, 850 nm

TP-Link Omada SM9110-SR4 yra QSFP28 daugiamodis šviesolaidinis siųstuvas-imtuvas, skirtas itin spartiems Ethernet ryšiams. Jis veikia 850 nm bangos ilgiu ir palaiko 100GBASE-SR4 bei 40GBASE-SR4 standartus. Modulis yra karštai keičiamas ir suderinamas su QSFP28 prievadais, užtikrinantis didelio tankio jungiamumą duomenų centruose ir įmonių perjungimo įrangoje.

Privalumai

Šis siųstuvas-imtuvas palaiko skaitmeninį diagnostikos stebėjimą (DDM), teikiantį realaus laiko būsenos informaciją, ir yra kompaktiškos QSFP28 formos, leidžiančios pasiekti didelį prievadų tankį. Jis palaiko 100G Ethernet iki 100 m ir 40G Ethernet iki 150 m per OM4 daugiamodį šviesolaidį, veikia su 3,3 V įtampa ir atitinka RoHS reikalavimus. Modulis naudoja MPO/MTP jungtis ir tinka integracijai į esamus optimius tinklus.

Tinkamas naudoti

• Duomenų centrų agregavimo ir spine-leaf perjungimui
• Didelės spartos jungtims tarp jungiklių ir maršrutizatorių
• Trumpo nuotolio 100G arba 40G ryšiams per OM4 daugiamodį šviesolaidį
• Didelio tankio QSFP28 prievadų diegimui

Pagrindinės techninės specifikacijos

• Modelis: SM9110-SR4
• Formos faktorius: QSFP28
• Bangos ilgis: 850 nm
• Standartai: 100GBASE-SR4, 40GBASE-SR4
• Maksimali duomenų sparta: 100000 Mbit/s (100 Gbit/s)
• Maksimalus atstumas: 100 m (100G, OM4); 150 m (40G, OM4)
• Jungties tipas: MPO-12 / MTP
• Įėjimo įtampa: 3,3 V
• Diagnostika: palaikomas skaitmeninis diagnostikos stebėjimas (DDM)

Kaip naudoti

Įdiekite SM9110-SR4 į suderinamą QSFP28 prievadą jungiklyje arba siųstuvo-imtuvo lizde, kai įrenginys įjungtas arba išjungtas (karštai keičiamas). Prijunkite MPO/MTP daugiamodį šviesolaidinį kabelį (rekomenduojama OM4) prie modulio, užtikrindami teisingą orientaciją ir saugų jungties pritvirtinimą. Patikrinkite ryšio būseną per pagrindinį įrenginį ir stebėkite diagnostikos parametrus per palaikomas valdymo sąsajas.

Rekomendacijos

Naudokite OM4 daugiamodį šviesolaidį nurodytiems atstumams, patikrinkite suderinamumą su pagrindinio įrenginio gamintojo QSFP28 prievadais, jei reikia, ir laikykitės ESD tvarkymo bei gamintojo montavimo nurodymų, kad užtikrintumėte patikimą veikimą.
