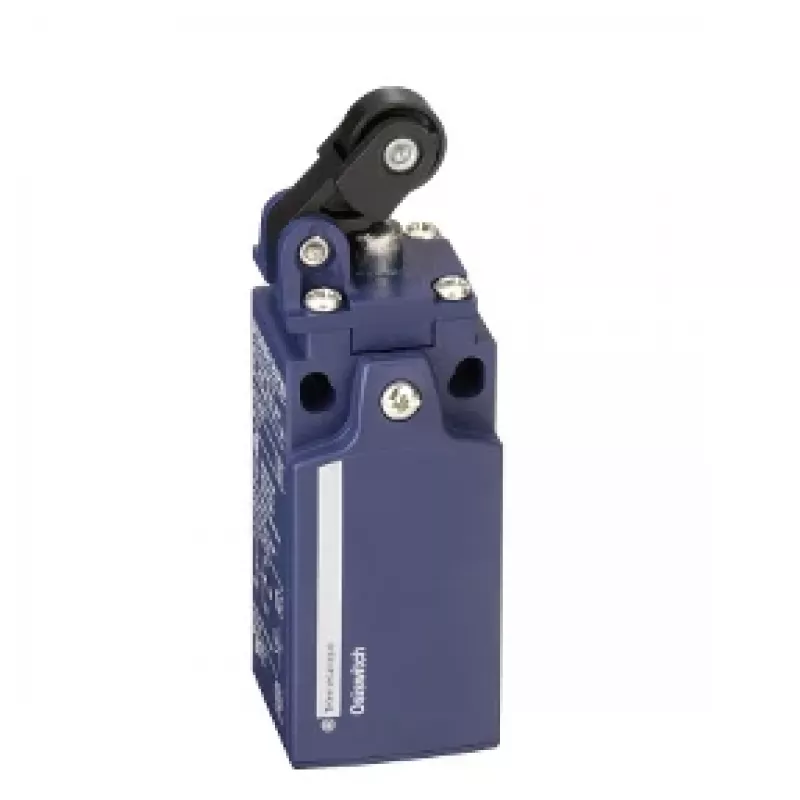

TMSS Germany XCKN2121P20 ribinis jungiklis, ritininis svirtis, 1NC+1NO, momentinis veiksmas, plastikinis

10 000 000 mechaninių ciklų – tiek perjungimų atlaiko TMSS Germany XCKN2121P20 ribinis jungiklis. Toks resursas reiškia, kad įrenginį galima montuoti ten, kur judesys kartojasi nuolat: konvejerių linijose, automatizuoto surinkimo pozicijose, staklių eigospaudos taškuose. Techniniam personalui tai reiškia mažiau planinių sustabdymų ir ilgesnį techninės priežiūros intervalą.

Kodėl verta rinktis šį modelį

• Momentinis kontaktų veiksmas (snap action) – kontaktai persijungia staigiai, todėl signalas išlieka aiškus net esant lėtam ar vibruojančiam svirties judesiui.
• Ritininė svirtis su spyruokliniu grąžinimu – svirtis automatiškai grįžta į pradinę padėtį, todėl nereikia papildomų mechanizmų.
• 1 NC + 1 NO kontaktų konfigūracija – vienu metu galima valdyti ir signalinę, ir fiksavimo grandinę.
• Plastikinis korpusas su IP67, IP68 (IEC 60529) ir IP69K (ISO 20653) apsauga – atsparus dulkėms, vandens srovėms ir aukšto slėgio plovimui.
• Prisukami gnybtai – paprastas ir patikimas elektros prijungimas be specialių įrankių.
• 10 000 000 mechaninių ciklų ir 5 000 000 elektros ciklų (AC-15) – ilgas tarnavimo laikas net intensyvaus darbo sąlygomis.

Kam tinka

Šis ribinis jungiklis skirtas inžinieriams ir technikams, projektuojantiems ar prižiūrintiems pramonės automatikos sistemas. Jis tinka vietose, kur reikia patikimai fiksuoti judančių dalių padėtį: konvejerių linijose, staklių galiniuose taškuose, saugos blokavimo grandinėse, automatizuotose surinkimo linijose. Dėl aukšto IP reitingo jis gali būti naudojamas ir drėgnose ar plaunamose zonose.

Pagrindinės specifikacijos

• Produktų serija: OsiSense XC Standard
• Produkto tipas: ribinis jungiklis
• Pavara: spyruoklinė ritininė svirtis
• Kontaktų konfigūracija: 1 NC + 1 NO
• Kontaktų veiksmas: momentinis (snap action)
• Kabelio įvadas: 1 x M20 x 1,5
• Korpuso medžiaga: plastikas
• Apsaugos klasė: IP67, IP68 (IEC 60529), IP69K (ISO 20653)
• Darbinė temperatūra: nuo -25 iki 70 °C
• Elektros prijungimas: prisukami gnybtai
• Nominali darbinė srovė (AC-15): 3 A prie 240 V
• Nominali darbinė srovė (DC-13): 0,27 A prie 250 V
• Nominali izoliacijos įtampa (Ui): 300 V (IEC 60947-5-1)
• Mechaninis patvarumas: 10 000 000 ciklų
• Elektrinis patvarumas: 5 000 000 ciklų (AC-15)
• Patvirtinimai: CE, CCC, UL, CSA
• Montavimo tipas: korpusas fiksuotas
• Galvutės tipas: sukamoji galvutė
• Apsaugos klasė: II klasė (IEC 61140)
• Minimali įjungimo jėga: 0,05 N.m

Kaip naudoti

Jungiklis tvirtinamas prie stacionaraus paviršiaus, o ritininė svirtis liečiasi su judančia mašinos dalimi. Kai dalis pasiekia nustatytą padėtį, svirtis pasisuka ir momentiškai persijungia kontaktai. Prijungimas atliekamas per M20 x 1,5 kabelio įvadą, laidininkus įtvirtinant prisukamuose gnybtuose. Prieš eksploataciją rekomenduojama patikrinti, ar svirties eiga atitinka mašinos judesio amplitudę, ir ar kontaktų konfigūracija (1 NC + 1 NO) atitinka valdymo grandinės logiką.

Patarimai technikams: montuodami jungiklį palikite šiek tiek laisvumo svirties eigai, kad išvengtumėte per didelės jėgos į korpusą. Reguliariai tikrinkite ritininės svirties būklę – susidėvėjęs ritinėlis gali sutrumpinti mechaninį resursą. Jei įrenginys plaunamas aukštu slėgiu, įsitikinkite, kad kabelio įvadas sandariai užveržtas, kad IP69K apsauga išliktų visavertė.
