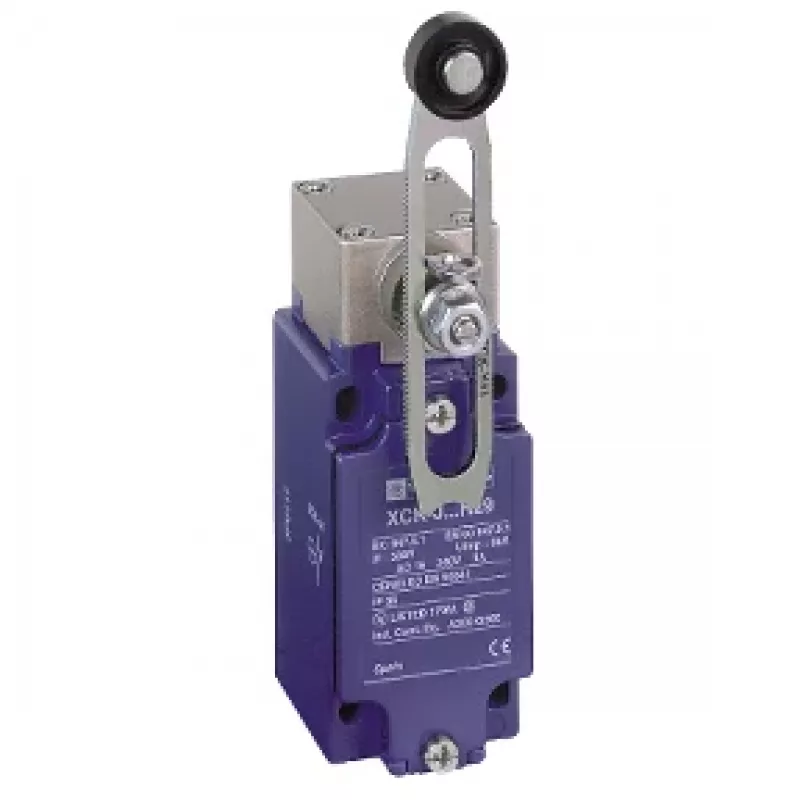

TMSS GERMANY Telemechanique Sensors ribinis jungiklis XCKJ10541H29, IP66/IP67/IP68, 1NC+1NO, sukimosi svirtis

Pramonės automatizavimo inžinieriams, projektuojantiems patikimas pozicionavimo sistemas, šis ribinis jungiklis yra ilgaamžis sprendimas, užtikrinantis tikslų mechaninį atsaką net ir sudėtingomis eksploatavimo sąlygomis. TMSS GERMANY tiekiamas „Telemechanique Sensors“ XCKJ10541H29 modelis priklauso OsiSense XCKJ serijai, kurios konstrukcija suderina patikimumą su ilgu tarnavimo laiku.

Kodėl verta rinktis šį ribinį jungiklį?

• Kontaktų konfigūracija 1NC + 1NO su momentiniu perjungimu užtikrina aiškų signalo perdavimą.
• Sukimosi svirtis su Ø6 mm termoplastiko voleliu leidžia lanksčiai pritaikyti jungiklį prie skirtingų mechanizmų.
• Zamak korpusas ir plastikinė galvutė atsparūs mechaniniam poveikiui ir korozijai.
• Apsaugos klasės IP66, IP67 ir IP68 – tinka net ir drėgnose ar dulkėtose aplinkose.
• Varžtiniai gnybtai palengvina montavimą ir laidų prijungimą.

Kam skirtas?

Šis ribinis jungiklis rekomenduojamas staklių, konvejerių ir kitų pramoninių įrenginių galinių padėčių kontrolei. Jis puikiai tinka ten, kur reikalingas patikimas darbas esant vibracijai, temperatūrų svyravimams nuo -25 iki 70 °C arba aukštam drėgmės lygiui. Dėl M20 x 1,5 kabelio įvado jungiklį lengva integruoti į esamas sistemas.

Pagrindinės specifikacijos

• Produkto tipas: ribinis jungiklis
• Serija: OsiSense XCKJ
• Kontaktų veikimas: momentinis
• Kabelio įvadas: 1 x M20 x 1,5
• Vardinė izoliacijos įtampa: 500 V
• Vardinė darbinė srovė: 3 A (AC-15, 240 V); 0,27 A (DC-13, 250 V)
• Mechaninis patvarumas: 30 milijonų ciklų
• Elektrinis patvarumas: 5 milijonų ciklų
• Minimalus paleidimo momentas: 0,1 N.m
• Polių skaičius: 2

Kaip naudoti

Sumontuokite jungiklį taip, kad sukimosi svirtis būtų pasiekiama judančios dalies. Prijunkite laidus prie varžtinių gnybtų pagal schemą: 1NC kontaktai naudojami grandinės nutraukimui, 1NO – signalizacijai. Užtikrinkite, kad kabelis būtų įvestas per M20 x 1,5 įvorę ir sandariai priveržtas, kad būtų išlaikytos IP klasės.

Patarimai

Reguliariai tikrinkite svirties judėjimą ir kontaktų būklę – tai padės išvengti netikėtų sustojimų. Montuodami atsižvelkite į aplinkos temperatūrą ir apsaugokite jungiklį nuo tiesioginio vandens čiurkšlių poveikio, nors jis ir atsparus IP68.
