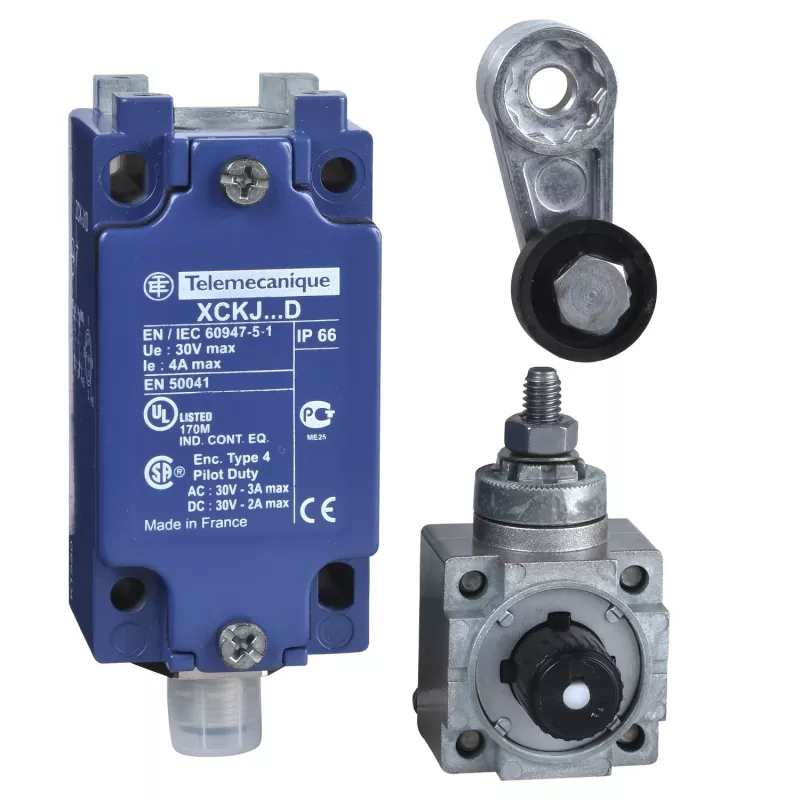

TMSS GERMANY Telemechanique Sensors ribinis jungiklis XCKJ10513D IP66/IP67

Kai gamybinėje linijoje reikia patikimai fiksuoti mechanizmo padėtį ir užtikrinti saugos grandinės veikimą, XCKJ10513D ribinis jungiklis tampa ilgaamžiu sprendimu. Jo mechaninis atsparumas siekia 10 000 000 ciklų, o IP66/IP67 korpusas atlaiko dulkes ir vandenį.

Kodėl verta rinktis

• Teigiamas kontaktų atidarymas – tinka saugos grandinėms
• Itin didelis mechaninis patvarumas: 10 mln. ciklų
• IP66 ir IP67 apsaugos klasės
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki 70 °C
• Atsparumas smūgiams iki 50 gn

Techniniai duomenys

• Serija: OsiSense XC
• Produkto tipas: ribinis jungiklis
• Korpuso tipas: fiksuotas
• Galvutės tipas: sukimosi
• Pavara: spyruoklinio grąžinimo ritinėlio svirtis (termoplastikas)
• Kontaktų konfigūracija: 1 NC + 1 NO
• Kontaktų veikimas: momentinis
• Teigiamas atidarymas: taip
• Elektros jungtis: varžtiniai gnybtai
• Kabelio įvadas: 1 įvadas su M20 x 1,5 sriegiu kabelio riebokšliui
• Korpuso medžiaga: Zamak (metalas)
• IP klasė: IP66, IP67
• IK klasė: IK07
• Nominali izoliacijos įtampa (Ui): 500 V (IEC 60947-1)
• Nominali darbinė srovė (Ie): 3 A @ 240 V AC-15; 0,27 A @ 250 V DC-13
• Mechaninis patvarumas: 10 000 000 ciklų
• Darbinė temperatūra: nuo -25 iki 70 °C
• Atsparumas smūgiams: 50 gn (11 ms, pagal IEC 60068-2-27)
• Atsparumas vibracijai: 25 gn (10–500 Hz, pagal IEC 60068-2-6)

Kam tinka

Jungiklis skirtas pramonės automatizavimo inžinieriams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo padėties jutiklio saugos grandinėse. Dėl teigiamo atidarymo jis tinka avarinio sustabdymo ir apsauginių durų stebėjimo sistemose.

Naudojimas

Montuokite jungiklį prie judančių mechanizmų, kad ritinėlio svirtis būtų tinkamai aktyvuojama. Prijunkite laidus prie varžtinių gnybtų pagal schemą, užtikrindami, kad NC kontaktas būtų naudojamas saugos grandinėje. Kabelį įveskite per M20 x 1,5 riebokšlį ir sandariai priveržkite, kad išlaikytumėte IP66/IP67 apsaugą.

Patarimas: reguliariai tikrinkite svirties eigą ir kontaktų būklę – tai padės išvengti netikėtų sustabdymų. Dėl teigiamo atidarymo šis jungiklis yra patikimas net ir intensyvaus naudojimo sąlygomis.
