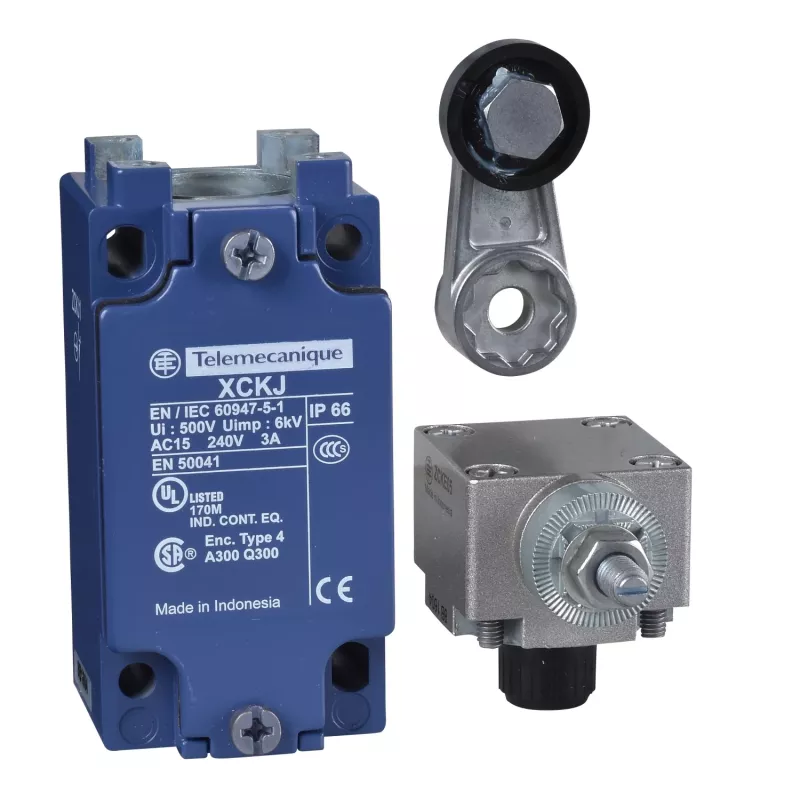

TMSS Germany Telemechanique Sensors padėties jungiklis IP66, IP67, IP68 su metaline sukama svirtimi XCKJ10511

Kai reikia patikimai fiksuoti judančių mašinos dalių padėtį net ir dulkėse, drėgmėje ar mechaninio poveikio zonoje, inžinieriai renkasi TMSS Germany XCKJ10511 ribinį jungiklį. Šis prietaisas su metaline sukama svirtimi ir tvirtu Zamak korpusu užtikrina stabilų darbą ilgus metus – net ten, kur įprasta automatika greitai nusidėvi.

Kodėl verta rinktis

XCKJ10511 sukurtas ilgaamžiškumui. Metalinis Zamak korpusas atlaiko smūgius, o IP66, IP67 ir IP68 apsaugos klasės leidžia naudoti tiek dulkėtose dirbtuvėse, tiek plovimo zonose. Momentiniai kontaktai užtikrina greitą ir tikslią perjungimą, mažina lanko susidarymo riziką ir prailgina kontaktų tarnavimo laiką. Mechaninis patvarumas – iki 10 milijonų ciklų.

Techninės specifikacijos

• Produktų serija: OsiSense XCKJ
• Pavaros tipas: sukama svirtis (metalinė, reguliuojamo ilgio)
• Kontaktų konfigūracija: 1 NC + 1 NO
• Kontaktų veikimas: momentinis
• Korpuso medžiaga: Zamak (metalas)
• Galvutės medžiaga: Zamak (metalas)
• Apsaugos klasė: IP66, IP67, IP68
• Smūgio apsaugos klasė: IK07
• Kabelio įvadas: 1 x M20 x 1,5
• Nominali izoliacijos įtampa: 500 V AC
• Nominali darbinė srovė AC-15: 3 A @ 240 V
• Nominali darbinė srovė DC-13: 0,27 A @ 250 V
• Mechaninis patvarumas: 10 milijonų ciklų
• Darbinė temperatūra: nuo -25 iki 70 °C
• Gnybtų tipas: varžtiniai gnybtai
• Elektros prijungimo galimybė: 1 x 0,34...2 x 1,5 mm²

Kam tinka

• Staklių padėties kontrolei
• Konvejerių galinių padėčių fiksavimui
• Automatizuotų surinkimo linijų valdymui
• Kėlimo įrangos ribinei kontrolei

Kaip naudoti

Jungiklį pritvirtinkite prie mašinos korpuso, sureguliuokite svirties ilgį ir kampą, kad ji tinkamai liestų judančią dalį. Prijunkite laidus prie varžtinių gnybtų (0,34–1,5 mm²), kabelį įveskite per M20 x 1,5 įvadą ir užsandarinkite standartine kabelio įvore. Prieš paleisdami patikrinkite, ar kontaktai perjungia esant reikiamai padėčiai.

Patarimas: reguliariai tikrinkite svirties tvirtinimą ir kontaktų būklę – net ir patvarus mechanizmas ilgainiui gali susidėvėti. Jei įrenginys veikia vibracijos sąlygomis, naudokite fiksavimo priemones, kad varžtai neatsilaisvintų. Laikykitės gamintojo nurodytų sukimo momentų.
