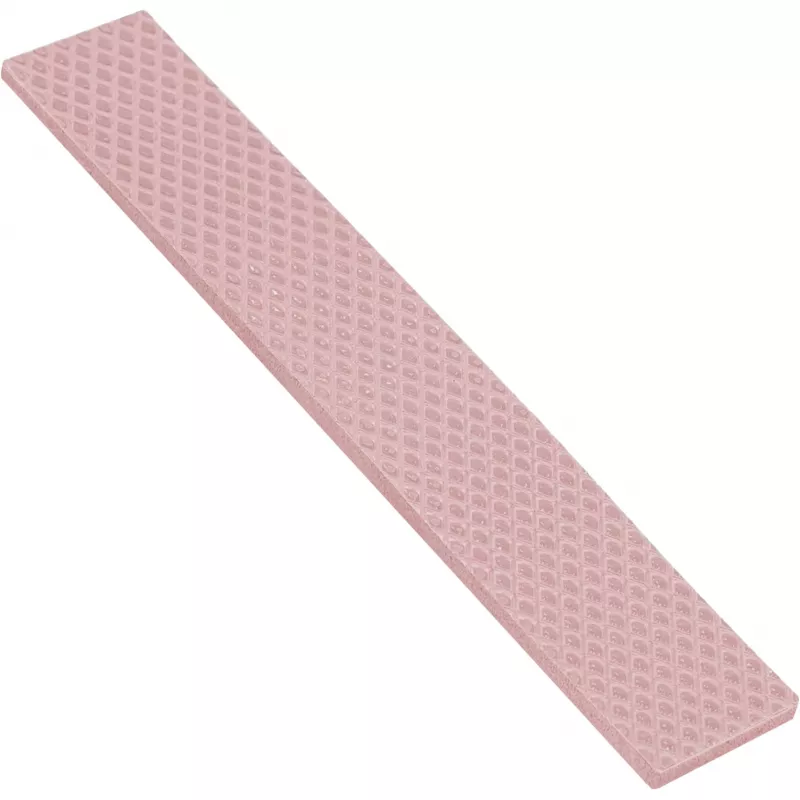

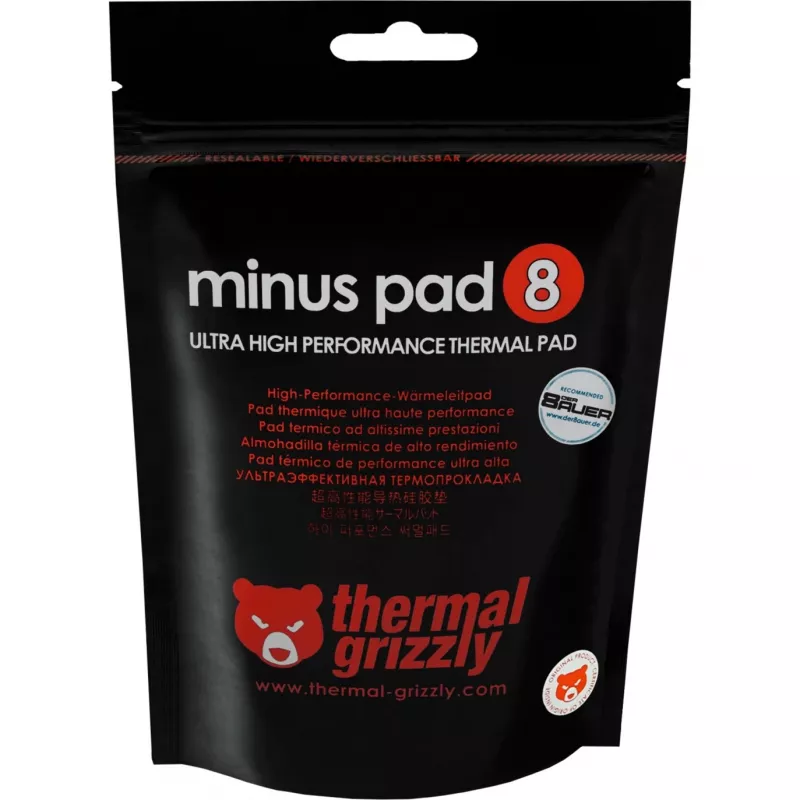

Termo padėklas Thermal Grizzly Minus Pad 8

Thermal Grizzly Minus Pad 8 yra aukštos kokybės termo padėklas, skirtas efektyviam šilumos perdavimui tarp elektroninių komponentų ir aušintuvų. Pagamintas iš keraminio silicio pagrindo junginio su nano aliuminio oksido ir metalų oksidų priedais, šis padėklas pasižymi aukštu šilumos laidumu, elektrine izoliacija ir dideliu suspaudžiamumu. Tiekiamas kompaktišku stačiakampiu formatu, tinkamas įvairiai elektronikai, kur reikalingas tarpų kompensavimas ir patikimas terminis kontaktas.

Privalumai

Minus Pad 8 užtikrina 8 W/m·K šilumos laidumą, išlikdamas labai suspaudžiamas, kad užpildytų mažus tarpus tarp dalių. Jo lankstus, elastingas paviršius leidžia lengvai pritaikyti su minimaliu spaudimu ir užtikrina stabilų kontaktą laikui bėgant. Medžiaga yra elektrai izoliuojanti ir atitinka RoHS reikalavimus, užtikrinanti saugų ir aplinkai palankų veikimą plačiame temperatūrų diapazone.

Tinkamas naudojimas

• Terminis sujungimas tarp lustų, modulių ir aušintuvų vartotojų ir pramoninėje elektronikoje
• Mažų oro tarpų užpildymas tankiuose mazguose ar nelygiuose paviršiuose
• Programoms, kurioms reikalinga elektrinė izoliacija kartu su geru šilumos perdavimu

Pagrindinės specifikacijos

• Šilumos laidumas: 8 W/m·K
• Matmenys (apytiksliai): 120 mm × 20 mm × 2 mm
• Medžiagos pagrindas: keraminis silicio kompleksas su nano aliuminio oksidu ir metalų oksidų priedais
• Elektrinė izoliacija: izoliuojantis
• Darbinės temperatūros diapazonas: nuo -100 °C iki 250 °C
• Atitiktis: RoHS

Kaip naudoti

Iškirpkite Minus Pad 8 iki reikiamos formos ir dydžio naudodami aštrų peilį ar žirkles. Prieš naudojimą nuvalykite ir išdžiovinkite abu kontaktinius paviršius, kad pašalintumėte dulkes, riebalus ar likučius. Įdėkite padėklą tarp komponento ir aušintuvo, tada lengvai paspauskite, kad jis suspaustų ir prisitaikytų prie paviršiaus nelygumų. Surinkite įrenginį ir patikrinkite, kad mechaninis tvirtinimas užtikrintų vienodą kontaktą be per didelio suspaudimo, viršijančio nurodytą storį.

Rekomendacijos

Laikykite termo padėklą plokščią, apsaugotą nuo dulkių ir tiesioginių saulės spindulių. Venkite tempimo. Siekiant geriausio šiluminio našumo, užtikrinkite, kad paviršiai būtų švarūs, ir rinkitės tokį padėklo storį, kuris leistų šiek tiek suspausti sumontavus.
