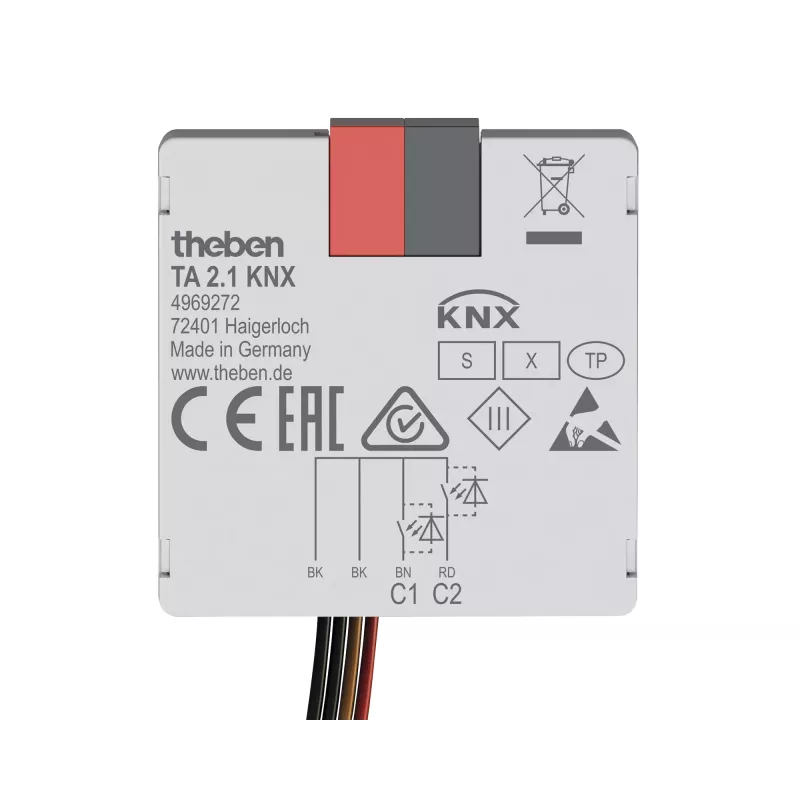

Theben KNX mygtukų sąsajos dvejų kanalų binarinis įėjimas TA 2.1 KNX (4969272)

Prie standartinės įleidžiamos montavimo dėžutės prisukamas TA 2.1 KNX modulis yra vos apie 12 mm gylio – tiek, kiek lieka vietos po įprastu sieniniu jungikliu. Būtent šis kompaktiškumas leidžia įtraukti jau sumontuotus mygtukus ir jungiklius į KNX sistemą nekeičiant pačios instaliacijos.

Kodėl verta rinktis šį sprendimą

Du nepriklausomi kanalai priima bepotencialius kontaktus – mygtukus, jungiklius ar relių kontaktus – ir paverčia jų būseną KNX telegramomis. Tai reiškia, kad vienu moduliu prie magistralės galima prijungti du atskirus valdymo taškus, o funkcijas priskirti lanksčiai per ETS programinę įrangą. Montavimas įleidžiamas, todėl įrenginys lieka paslėptas už jungiklio arba jungiamojoje dėžutėje ir netrikdo interjero.

Kam tinka

• Esamų mygtukų integravimui į KNX išmaniuosius sprendimus
• Apšvietimo, žaliuzių ar scenarijų valdymui įprastais jungikliais
• Pastatų modernizavimui diegiant KNX automatizaciją be jungiklių keitimo

Pagrindinės specifikacijos

• Kanalų skaičius: 2
• Įėjimo tipas: binarinis, bepotencialiai kontaktai
• Magistralės sistema: KNX (TP)
• Montavimo tipas: įleidžiamas standartinėje įleidžiamoje dėžutėje
• Palaikomos funkcijos: perjungimas, reguliavimas, žaliuzių valdymas, reikšmės siuntimas, scenarijų iškvietimas
• Įėjimo kabelio ilgis: iki 10 m
• KNX magistralės įtampa: 21–32 V DC
• Srovės suvartojimas (KNX): apie 5 mA
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Prijungimas: KNX magistralės gnybtas, įėjimams – varžtiniai gnybtai
• LED indikatorius: 1x raudonas (programavimas)
• Korpuso medžiaga: plastikas
• Montavimo gylis: apie 12 mm

Naudojimas

Įrenginys prijungiamas prie KNX magistralės per magistralės gnybtą, o prie varžtinių įėjimų – bepotencialūs kontaktai. Adresas ir funkcijos priskiriami ETS aplinkoje, todėl kiekvienam kanalui galima nustatyti skirtingą veiksmą: perjungimą, reguliavimą, žaliuzių valdymą, reikšmės siuntimą ar scenarijaus iškvietimą.

Patarimas: prieš programuodami ETS užfiksuokite, kuris įėjimas prijungtas prie kurio jungiklio – taip vėliau bus paprasčiau priskirti funkcijas ir išvengsite klaidų atliekant pakeitimus. Įėjimo kabeliui rekomenduojama neviršyti 10 m ilgio, kad kontaktų būsena būtų perduodama patikimai.
