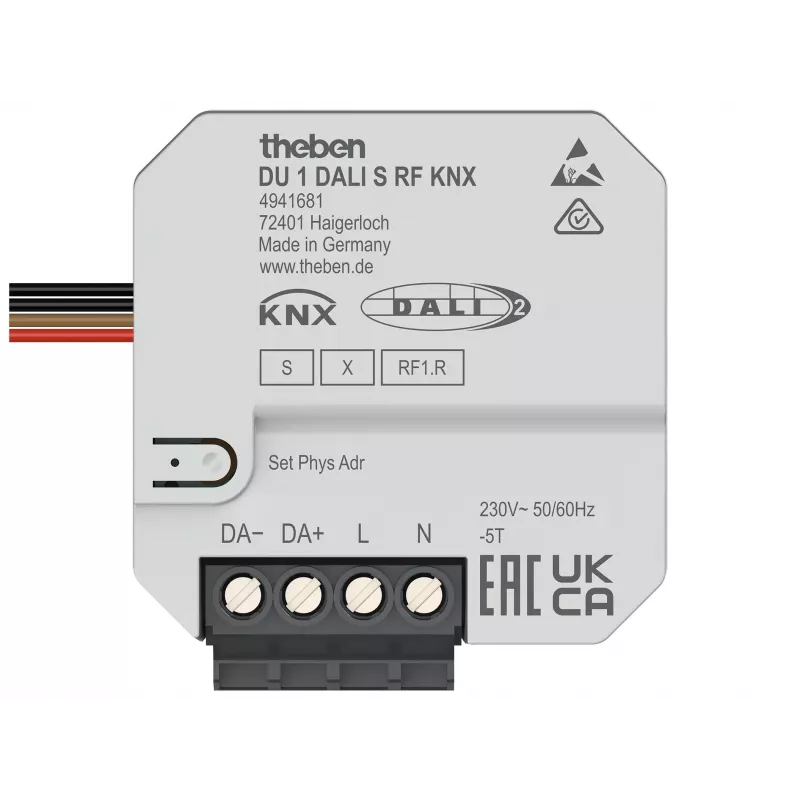

Theben DU 1 DALI S RF KNX UP įleidžiamas KNX RF DALI aktorius, 1 kanalas, Broadcast 4941681

Kai reikia integruoti DALI šviestuvus į KNX RF sistemą be laidinės KNX magistralės, sprendimas yra vienas – Theben DU 1 DALI S RF KNX UP. Šis įleidžiamas aktorius suteikia belaidę KNX RF sąsają vienai DALI broadcast grupei, leidžiančią perjungti ir reguliuoti iki 10 DALI elektroninių balastų tiesiogiai KNX RF komandomis.

Kam skirtas

Šis aktorius idealiai tinka elektrikams ir sistemų integratoriams, kurie turi įdiegti DALI apšvietimo valdymą esamuose pastatuose, kur naudojama KNX RF, arba ten, kur KNX magistralės kabelio tiesimas yra nepraktiškas. Jis tinka gyvenamiesiems ir nedideliems komerciniams projektams, kuriems reikia paprasto ir patikimo DALI valdymo per KNX RF.

Pagrindinės savybės

• KNX RF S-Mode ryšys 868,3 MHz dažniu belaidei integracijai
• Vienas DALI broadcast išėjimas su integruotu DALI maitinimo šaltiniu (16 V DC, maks. 20 mA)
• Palaiko iki 10 DALI elektroninių balastų (EVG)
• Valdymo funkcijos: perjungimas, reguliavimas, scenų valdymas (16 scenų), reikšmių perdavimas ir būsenos grįžtamasis ryšys
• Įleidžiamas montavimas standartinėje Ø 60 mm dėžutėje
• DALI kabelio ilgis iki 300 m
• Mažos energijos sąnaudos (< 0,3 W iš KNX magistralės)

Specifikacijos

• Produkto tipas: KNX RF DALI aktorius
• Montavimo tipas: įleidžiamas (UP)
• DALI kanalai: 1 (broadcast)
• KNX ryšys: KNX RF (S-Mode), 868,3 MHz
• DALI maitinimo šaltinis: integruotas, 16 V DC, maks. 20 mA
• Maks. DALI dalyvių: 10 DALI EVG
• Scenų skaičius: 16
• DALI grupių skaičius: 1 (broadcast)
• Aplinkos temperatūra: 0 °C iki +45 °C
• Prijungimo tipas: varžtiniai gnybtai (DALI), KNX RF (magistralė)
• Programavimas: ETS (Engineering Tool Software)
• Energijos sąnaudos (KNX): < 0,3 W
• Montavimas: standartinė įleidžiama dėžutė (pvz., Ø 60 mm)
• DALI kabelio ilgis: maks. 300 m
• Atitiktis: KNX sertifikuotas

Naudojimo patarimai

Paleidimo metu įsitikinkite, kad KNX RF linijos sujungimo arba medijos keitiklis yra ryšio zonoje ir sukonfigūruotas tai pačiai RF sričiai. Naudodami ETS programą priskirkite DALI broadcast grupės adresą ir scenų funkcijas. Integruotas DALI maitinimo šaltinis pašalina išorinio DALI maitinimo šaltinio poreikį iki 10 EVG.

Patarimas: montuodami aktorių įleidžiamai, palikite pakankamai vietos DALI kabeliui ir užtikrinkite, kad KNX RF signalas pasiektų įrenginį. Reguliariai tikrinkite ryšio kokybę, ypač jei pastate yra daug metalinių konstrukcijų.
