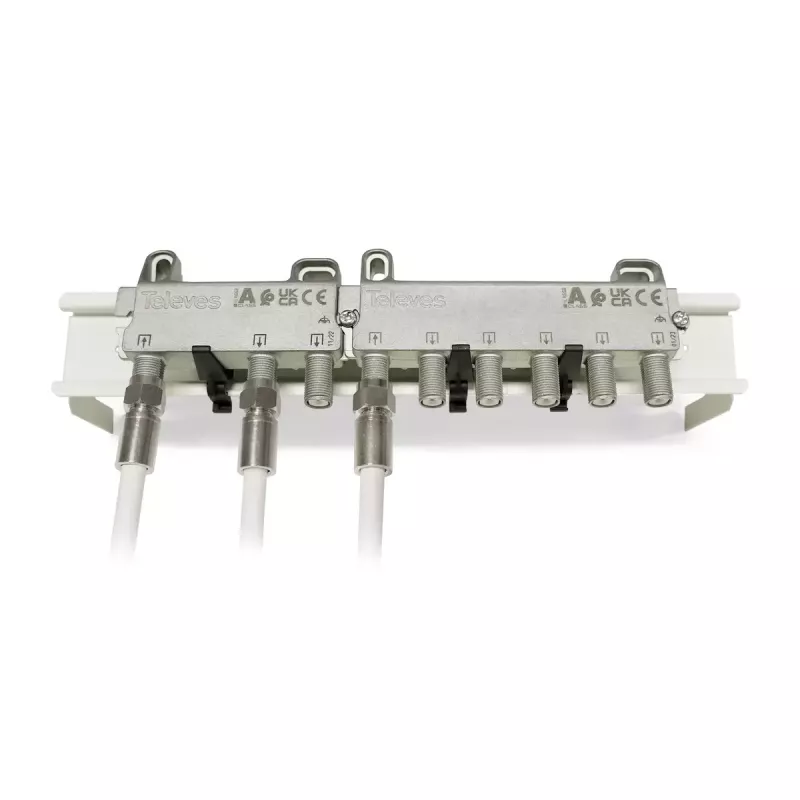

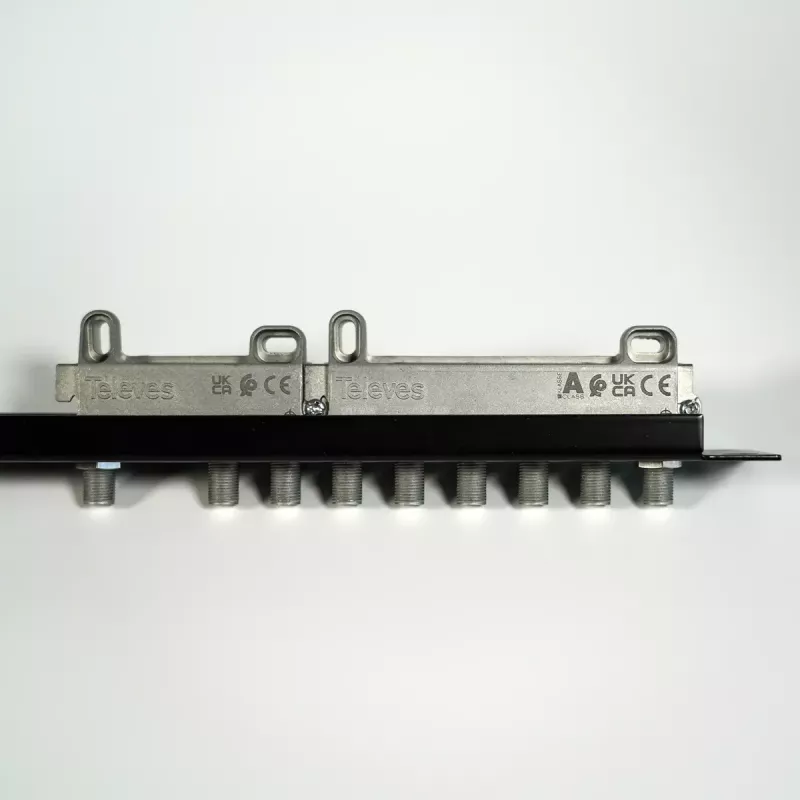

Skirstytuvas kabeliui Televes 519506 Nerūdijantis plienas 5–2400 MHz

Televes 519506 yra 6-ių išėjimų F tipo jungčių skirstytuvas, skirtas SMATV signalams skirstyti. Jis veikia 5–2400 MHz dažnių diapazone ir yra pagamintas iš cinko lydinio (Zamak) korpuso su nerūdijančio plieno apdaila, užtikrinančia gerą ekranavimą. Dėl miniatiūrinių elektroninių komponentų pasižymi mažais įterpimo nuostoliais, o kompaktiški matmenys (176 mm × 18 mm × 54 mm) leidžia montuoti ant sienos, stovo plokštės arba DIN bėgelio.

Ką šis gaminys išsprendžia?

SMATV sistemose dažnai reikia padalinti vieną signalo šaltinį į kelias patalpas ar imtuvus. Šis skirstytuvas leidžia efektyviai paskirstyti televizijos ir palydovinius signalus iki 6 vartotojų, išlaikant signalo kokybę ir sumažinant nuostolius. Tinka naudoti daugiabučiuose namuose, viešbučiuose ar kituose pastatuose, kur reikalingas patikimas signalo paskirstymas.

Pagrindinės techninės specifikacijos

• Modelis: Televes 519506
• Tipas: 6-ių išėjimų skirstytuvas su F jungtimis
• Dažnių diapazonas: 5–2400 MHz
• Silpninimas / izoliacija: 12/11 dB
• Medžiaga / korpusas: Zamak, nerūdijančio plieno apdaila
• Matmenys (P × G × A): 176 × 18 × 54 mm
• Svoris: apie 0,132–0,138 kg
• Montavimo vieta: vidaus patalpose, ant sienos, stovo plokštės ar DIN bėgelio

Kaip naudoti?

Prijunkite įeinantį koaksialinį kabelį su SMATV signalu prie F tipo įvesties, o šešias išvestis prijunkite prie atitinkamų kabelių, vedančių į imtuvus. Skirstytuvą pritvirtinkite ant sienos, stovo plokštės ar DIN bėgelio, naudodami tinkamus tvirtinimo elementus. Įsitikinkite, kad jungtys yra tvirtai priveržtos, kad būtų užtikrintas tinkamas ekranavimas. Po montavimo patikrinkite signalo lygius imtuvuose ir, jei reikia, sureguliuokite stiprinimą prieš skirstytuvą.

Rekomendacijos

Montuokite sausoje, vėdinamoje patalpoje, venkite tiesioginės drėgmės. Naudokite kokybiškus koaksialinius kabelius ir tinkamai priveržtas F jungtis, kad išlaikytumėte ekranavimą ir sumažintumėte nuostolius. Jei po skirstymo signalo lygiai yra per žemi, apsvarstykite galimybę naudoti stiprintuvą, skirtą 5–2400 MHz diapazonui.
