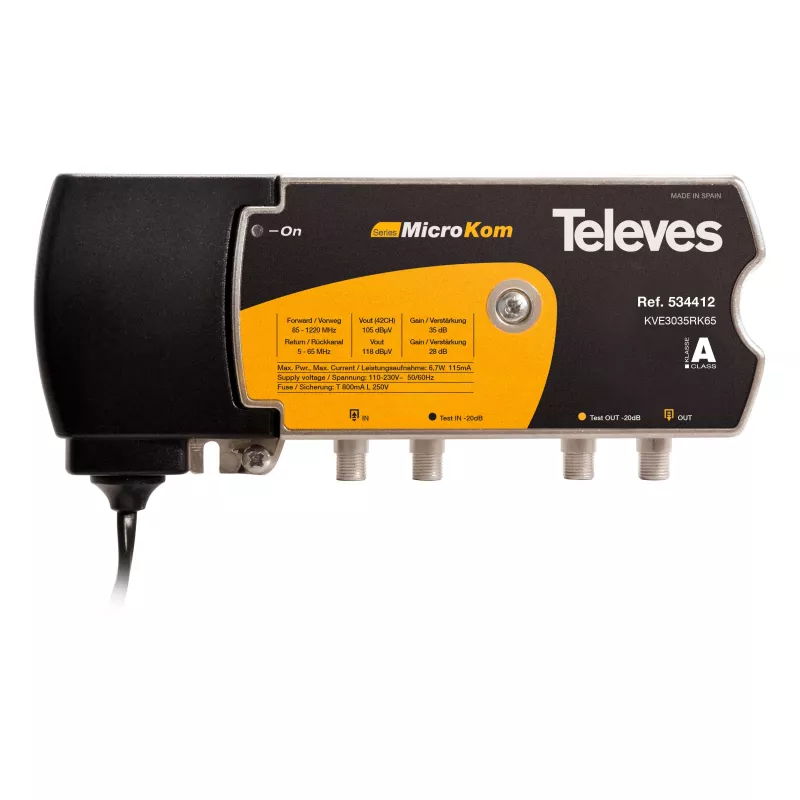

Televes KVE3035RK65 CATV plačiajuostis stiprintuvas 30/35dB su grįžtamuoju kanalu 5-65MHz 28dB (534412)

Televes KVE3035RK65 – profesionalus CATV plačiajuostis stiprintuvas, skirtas namų prisijungimo taškams, kuriuose reikalingas stabilus signalo stiprinimas tiek pirmyn, tiek atgal. Modelis pasižymi pasirenkamu 30 dB arba 35 dB stiprinimu pirmyn ir 28 dB grįžtamuoju stiprinimu, užtikrinančiu patikimą duomenų perdavimą interaktyvioms paslaugoms.

Privalumai

Reguliuojamas slopinimas (0–20 dB) ir ekvalizavimas (0–18 dB) leidžia tiksliai subalansuoti signalą net sudėtingose kabelinės televizijos tinklo atšakose. Grįžtamojo kanalo slopinimas taip pat reguliuojamas (0–20 dB), o tai užtikrina optimalų ryšį į tinklą. Integruoti matavimo taškai (-20 dB) palengvina montavimą ir diagnostiką.

Kam skirta

• Namų prisijungimo stiprinimui CATV tinkluose
• TV ir duomenų signalų paskirstymui koaksialiniu kabeliu
• Įrenginiams, kuriems reikalingas grįžtamasis kanalas interaktyvioms paslaugoms

Pagrindinės specifikacijos

• Pirmyn krypties dažnių diapazonas: 85–1006 MHz
• Grįžtamojo kanalo dažnių diapazonas: 5–65 MHz
• Pirmyn krypties stiprinimas: 30 dB arba 35 dB (pasirenkamas)
• Grįžtamojo kanalo stiprinimas: 28 dB (reguliuojamas)
• Maksimalus išėjimo lygis: 105 dBµV (esant 35 dB stiprinimui), 100 dBµV (esant 30 dB stiprinimui) su CENELEC 42 kanalais
• Triukšmo koeficientas: <7 dB
• Varža: 75 Ohm
• Jungtys: F tipo
• Maitinimas: 230 V AC, 50/60 Hz, 7,5 W suvartojimas
• Korpusas: lieto metalo

Naudojimo rekomendacijos

Stiprintuvą patogu montuoti prie įvadinio kabelio, o visi reguliavimo elementai pasiekiami priekiniame skydelyje. Rekomenduojama iš pradžių nustatyti reikiamą stiprinimo režimą (30 dB arba 35 dB), tada koreguoti slopinimą ir ekvalizavimą pagal matavimo taškų rodmenis. Grįžtamojo kanalo slopinimą derinkite pagal tinklo operatoriaus reikalavimus.

Patarimas: prieš galutinį reguliavimą įsitikinkite, kad įėjimo signalo lygis neviršija leistinų ribų – tai prailgins stiprintuvo tarnavimo laiką ir išsaugos signalo kokybę. Naudokite tik F tipo jungtis su tinkama ekranavimo kokybe.
