Lizdas SAT + TV + Radio Televes 524501

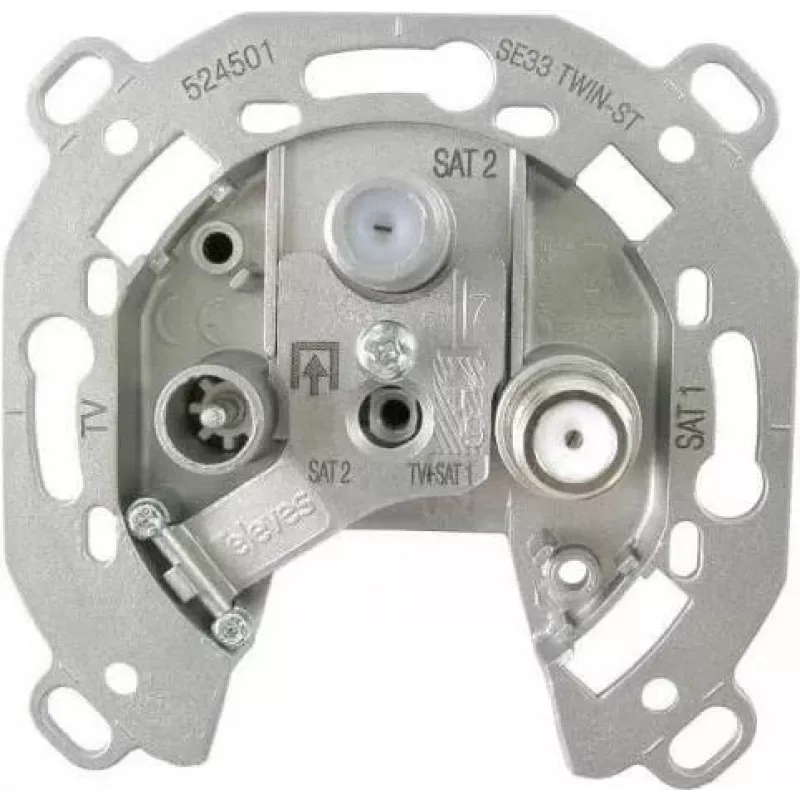

Televes 524501 – tai kompaktiškas metalinis lizdas, skirtas palydovinės, antžeminės televizijos ir FM radijo signalams prijungti. Jis idealiai tinka montuoti namų ar mažų biurų instaliacijose, kur reikia vienoje vietoje sujungti kelis signalų šaltinius. Lizdas turi dvi F jungtis palydoviniam signalui ir vieną IEC kištuką FM/antžeminei TV. SAT1 (apatinė dešinė) tiekia filtruotą palydovinį signalą iš 1 įėjimo, SAT2 (viršuje) – pilno dažnių diapazono signalą (5–2400 MHz), o IEC kištukas (kairėje apačioje) perduoda FM ir antžeminę TV iš 1 įėjimo.

Kodėl verta rinktis?

Šis modelis pasižymi mažu slopinimu (apie 1 dB), todėl signalo kokybė išlieka aukšta. Metalinis korpusas užtikrina ilgaamžiškumą, o kompaktiški matmenys (70×36×67 mm) leidžia lengvai montuoti standartinėse instaliacinėse dėžutėse. Televes 524501 suteikia lankstumo: vienas palydovinis išėjimas yra filtruotas, kitas – pilno dažnių diapazono, tad galima prijungti du imtuvus su skirtingais poreikiais.

Pagrindinės techninės charakteristikos

• Modelis: Televes 524501
• Jungtys: 2×F (SAT1 filtruotas, SAT2 pilnas dažnių diapazonas 5–2400 MHz), 1×IEC kištukas (FM/TV iš 1 įėjimo)
• Slopinimas: ~1 dB
• Matmenys (P×G×A): 70×36×67 mm
• Įėjimo srovė: 0,5 A
• Svoris (su pakuote): 100 g
• Apdaila: metalinė
• Gamintojo kodas / EAN: Televes 524501 / 8424450188606

Kaip naudoti?

Sumontuokite lizdą į standartinę instaliacinę dėžutę, palikdami atvirą apatinę korpuso dalį. Prijunkite palydovinius kabelius pagal schemą: 1 įėjimas – filtruotam SAT1 išėjimui, 2 įėjimas – pilno dažnių diapazono SAT2 išėjimui. IEC kištuką prijunkite prie FM/antžeminės TV kabelio iš 1 įėjimo. Įsitikinkite, kad visos jungtys yra tvirtai užveržtos, o montavimo metu išjunkite maitinamus stiprintuvus.
