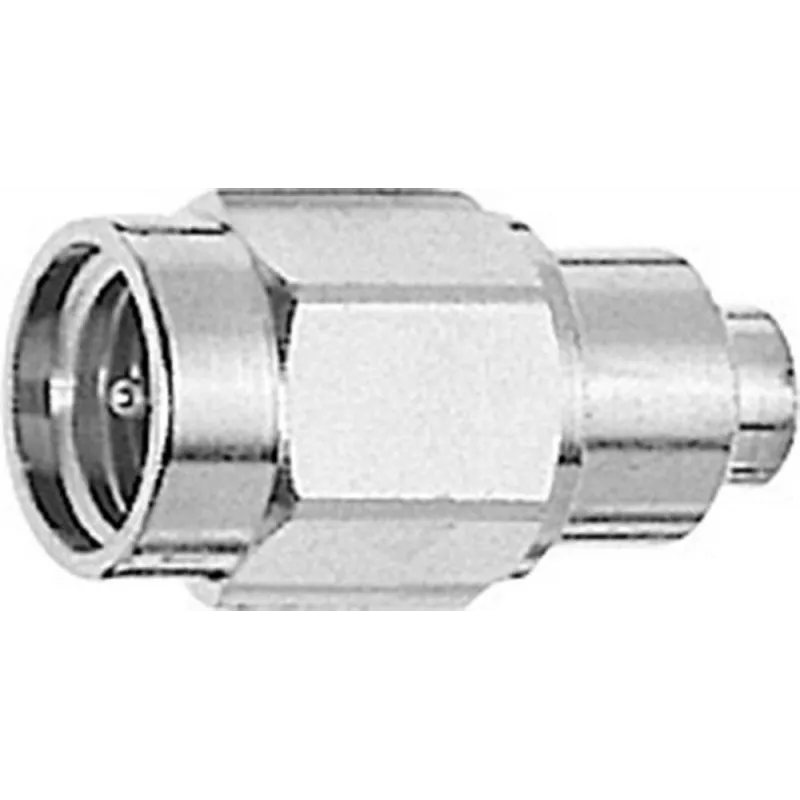

Telegärtner SMA baigiamasis rezistorius 1 W, 34 dB / 2 GHz, 23 dB / 6 GHz, Telealloy (J01152A0018)

Nenaudojami RF prievadai, palikti be apkrovos, sukelia signalo atspindžius, kurie gali iškreipti matavimus ir trikdyti visos sistemos darbą. Telegärtner SMA baigiamasis rezistorius iš Telealloy serijos užtikrina stabilų 50 omų signalo slopinimą iki 6 GHz dažnio, todėl jūsų įranga veikia patikimai net ir reikliausiomis sąlygomis.

Kodėl verta rinktis

• Preciziška 50 omų varža užtikrina minimalius atspindžius: 34 dB esant 2 GHz ir 23 dB esant 6 GHz.
• 1 W (CW) galios charakteristika leidžia naudoti tiek laboratorijoje, tiek lauko sąlygomis.
• Platus dažnių diapazonas nuo DC iki 6 GHz su mažu VSWR: ≤1,10 iki 2 GHz, ≤1,20 iki 4 GHz, ≤1,30 iki 6 GHz.
• Patvari konstrukcija: žalvarinis korpusas su nikelio danga, auksu padengtas vidinis laidininkas, PTFE izoliatorius.
• Darbinė temperatūra nuo -55 °C iki +155 °C – atsparus ekstremalioms sąlygoms.

Kam tinka

Šis baigiamasis rezistorius skirtas RF inžinieriams, laboratorijų technikams ir įmonėms, kurios naudoja SMA jungtis turinčią įrangą. Jis puikiai tinka tiems, kuriems reikia patikimai užbaigti nenaudojamus prievadus, atlikti testavimą ar kalibravimą. Dėl kompaktiško SMA kištuko (male) jis lengvai integruojamas į esamas sistemas.

Pagrindinės specifikacijos

• Jungties tipas: SMA kištukas (male)
• Varža: 50 omų
• Galia: 1 W (CW)
• Dažnių diapazonas: DC – 6 GHz
• VSWR (DC – 2 GHz): ≤ 1,10
• VSWR (2 – 4 GHz): ≤ 1,20
• VSWR (4 – 6 GHz): ≤ 1,30
• Atspindžio nuostoliai @ 2 GHz: 34 dB
• Atspindžio nuostoliai @ 6 GHz: 23 dB
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinio laidininko medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -55 °C iki +155 °C

Kaip naudoti

Prijunkite baigiamąjį rezistorių prie nenaudojamo SMA prievado. Įsitikinkite, kad jungtis tvirtai priveržta, kad būtų užtikrintas geras kontaktas. Nenaudokite jėgos sukant – per didelis sukimo momentas gali pažeisti jungtį. Esant aukštai temperatūrai, užtikrinkite pakankamą vėdinimą.

Techninė priežiūra

Reguliariai patikrinkite, ar jungtis švari ir nepažeista. Valykite izopropilo alkoholiu ir minkštu audiniu. Nenaudokite abrazyvinių medžiagų.

Patarimas: jei dažnai keičiate apkrovas, įsigykite kelis vienetus – taip sutaupysite laiko ir išvengsite sistemos prastovų. Visada laikykite rezervinį baigiamąjį rezistorių savo įrankių rinkinyje.
