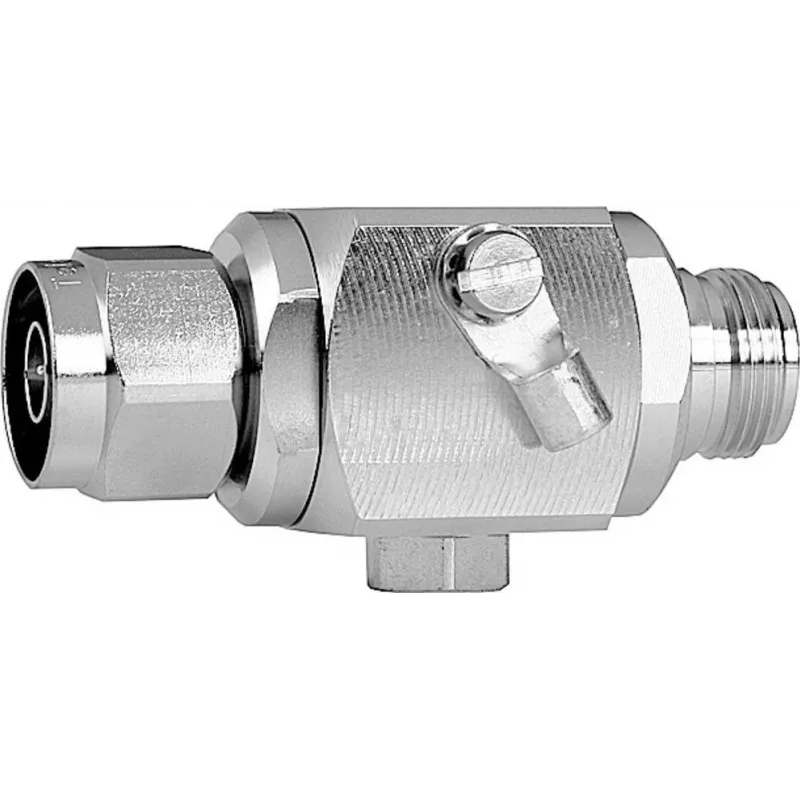

Telegärtner N-Type viršįtampių ribotuvas su dujų išlydžio vamzdeliu, 90 V, 1,5 GHz, 50 Ω, IP67 J01028A0034

Užtikrinkite savo RF įrangos apsaugą nuo viršįtampių su Telegärtner N-Type viršįtampių ribotuvu. Šis prietaisas su dujų išlydžio vamzdeliu (GDT) efektyviai slopina žaibo sukeltus viršįtampius, apsaugodamas brangią antenų, siųstuvų-imtuvų ir kitą koaksialinę įrangą. Jo dažnių diapazonas nuo DC iki 1,5 GHz ir 50 Ω varža užtikrina stabilų signalo perdavimą.

Privalumai

Dujų išlydžio vamzdelio technologija užtikrina patikimą apsaugą: nominali iškrovos srovė siekia 10 kA (8/20 µs), o maksimali – 20 kA (8/20 µs). Nikeliu padengtas žalvarinis korpusas ir sidabru padengtas vidinis laidininkas garantuoja ilgaamžiškumą ir puikų laidumą. IP67 apsaugos klasė užtikrina atsparumą dulkėms ir laikinam panardinimui į vandenį, kai jungtis sujungta.

Tinka

• RF antenų, siųstuvų-imtuvų ir kitos koaksialinės įrangos apsaugai nuo žaibo sukeltų viršįtampių
• Lauko instaliacijoms, kur būtinas atsparumas oro sąlygoms
• Sistemoms, veikiančioms iki 1,5 GHz, įskaitant korinio ryšio, Wi-Fi ir transliavimo programas

Pagrindinės specifikacijos

• Jungčių tipas: N-Type male to N-Type female
• Varža: 50 Ω
• Dažnių diapazonas: DC - 1,5 GHz
• Nuolatinės srovės pramušimo įtampa: 90 V ± 20%
• Nominali iškrovos srovė: 10 kA (8/20 µs)
• Maksimali iškrovos srovė: 20 kA (8/20 µs)
• Liekamoji įtampa: < 600 V esant 10 kA (8/20 µs)
• Įterpimo nuostoliai: ≤ 0,2 dB esant 1,5 GHz
• Atspindžio nuostoliai: ≥ 20 dB esant 1,5 GHz
• VSWR: ≤ 1,22 esant 1,5 GHz
• Apsaugos technologija: dujų išlydžio vamzdelis (GDT)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinio laidininko medžiaga: žalvaris, sidabruotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• IP klasė: IP67 (kai sujungta)

Rekomendacijos

Montuokite šį viršįtampių ribotuvą tiesiai prie įrangos įėjimo ar antenos maitinimo taško, kad apsauga būtų maksimali. Užtikrinkite tinkamą įžeminimą, kad prietaisas veiktų optimaliai.
