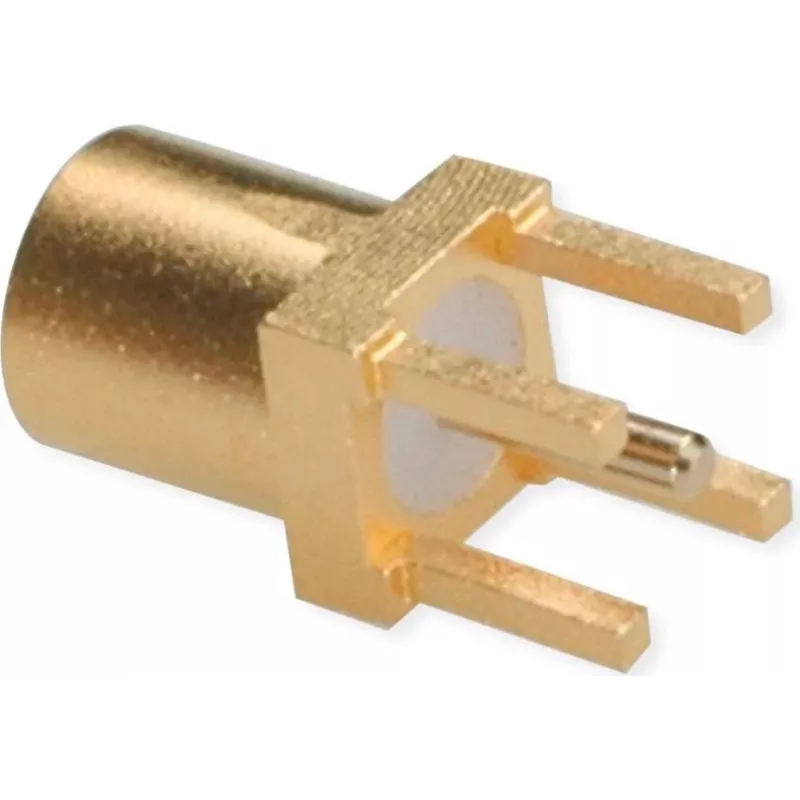

TELEGÄRTNER MMCX PCB lizdinė jungtis, tiesi, 50 omų, auksuota, 5 vnt. (J01341A0161)

Kai reikia patikimo ir stabilaus RF ryšio kompaktiškose belaidžio ryšio moduliuose, GPS imtuvuose ar antenų sąsajose, ši MMCX lizdinė jungtis užtikrina ilgalaikį veikimą. Ji lituojama tiesiai į spausdintinės plokštės montavimo angas, suteikdama tiesią, žemo profilio sąsają koaksialiniams kabeliams.

Pagrindinės specifikacijos

• Jungčių serija: MMCX
• Jungties tipas: lizdinė (moteriška)
• Montavimo būdas: spausdintinės plokštės kiauryminis (THT)
• Orientacija: tiesi
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 6 GHz
• Įtampos vertė (RMS): 170 V
• Centrinio kontakto danga: auksas
• Išorinio kontakto / korpuso danga: auksas
• Dielektriko medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Centrinio kontakto medžiaga: berilio varis
• Izoliacijos varža: ≥ 1 GΩ
• VSWR (maks.): 1,25 (DC–6 GHz)
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklų skaičius (ilgaamžiškumas): ≥ 500
• Terminavimo metodas: litavimas
• Serijos kodas: Z23
• Pakuotės kiekis: 5 vnt.

Kodėl verta rinktis

Aukso danga ant centrinio ir išorinio kontaktų užtikrina mažą kontaktinę varžą ir ilgalaikį atsparumą korozijai. PTFE dielektrikas išlaiko stabilią varžą ir mažus nuostolius visame nurodytame dažnių diapazone. Berilio vario centrinis kontaktas pasižymi patikima spyruokline jėga, reikalinga pakartotiniam sujungimui.

Idealūs naudojimo atvejai

• Belaidžio ryšio moduliai
• GPS/GNSS imtuvai
• Antenų jungtys spausdintinėse plokštėse
• Bandymų ir matavimų įranga
• Kompaktiški RF mazgai

Gera žinoti

Tiekiama 5 vnt. pakuotėje. Tiesi orientacija tinka statmenam montavimui plokštėje. Litavimo terminavimui reikalingi standartiniai kiauryminio litavimo procesai.

Patarimas: prieš lituodami nuvalykite kontaktinius paviršius ir naudokite švelnų srautą, kad išvengtumėte aukso dangos pažeidimo. Laikykite jungtis apsaugotose nuo drėgmės ir dulkių, kad išlaikytumėte optimalias elektrofizines savybes.
