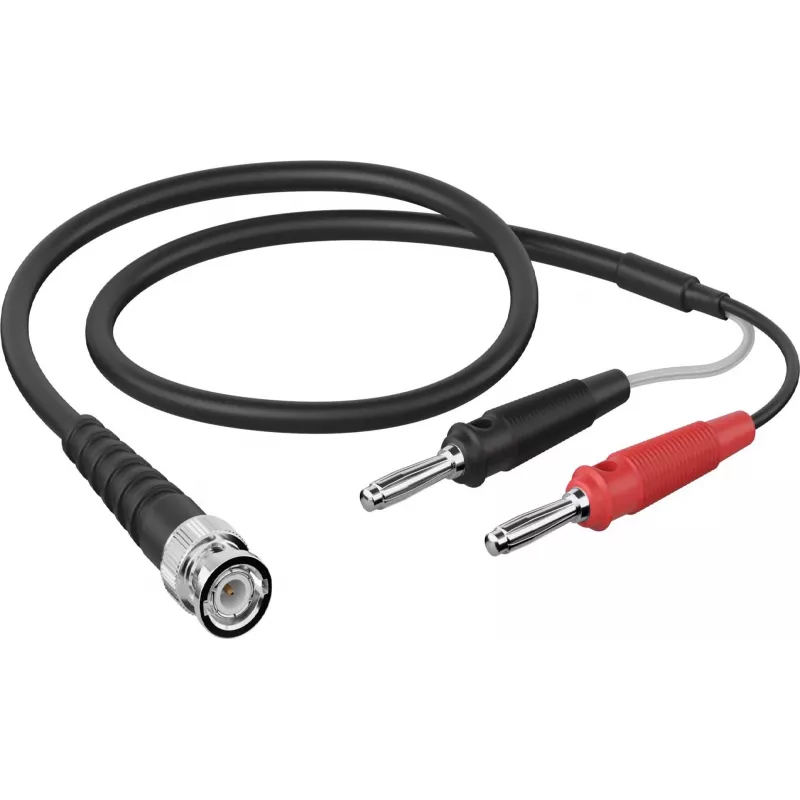

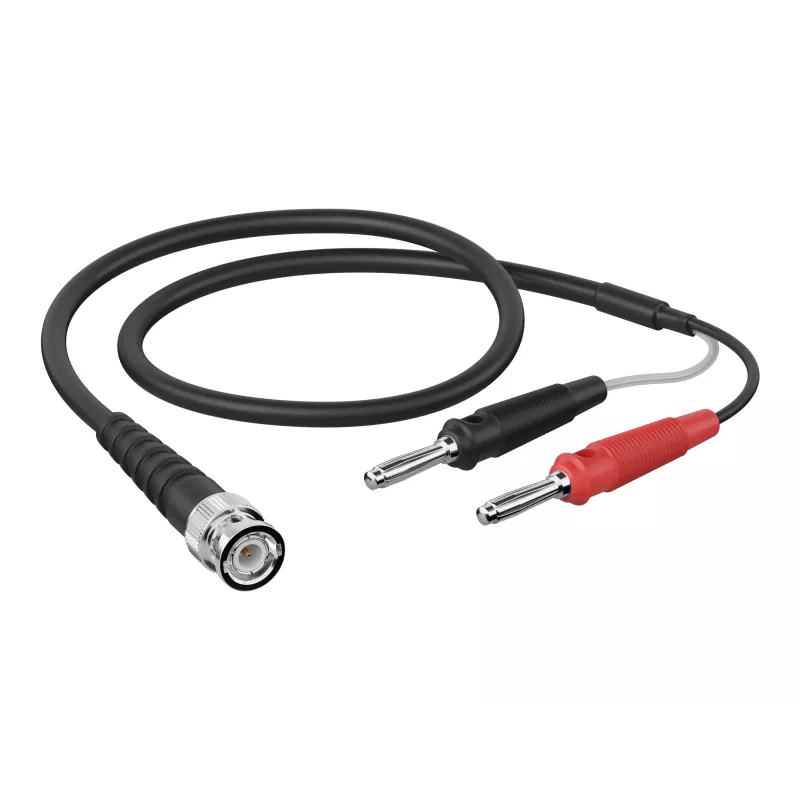

Telegärtner L00010A1844 0,5 m BNC į 2x banana koaksialinis matavimo laidas, juodas

Kai matavimo grandinėje reikia sujungti oscilografą ar signalų generatorių su įranga, kiekvienas kontaktas turi būti patikimas. Telegärtner L00010A1844 – tai 0,5 m ilgio koaksialinis matavimo laidas su BNC kištuku ir dviem 4 mm banana kištukais, skirtas tiksliai perduoti signalą laboratorijoje ar bandymų aikštelėje.

Kodėl verta rinktis

BNC jungtis su fiksavimo mechanizmu užtikrina greitą ir stabilų prijungimą prie matavimo prietaisų. 50 omų varža išlaiko signalo vientisumą, o pintas varinis ekranas saugo nuo išorinių trukdžių. Nikeliuoti kontaktai atsparūs korozijai, todėl laidas ilgai tarnauja net intensyviai naudojant.

Kam tinka

• Oscilografų prijungimui prie matavimo taškų
• Signalų generatorių išėjimams su 4 mm banana lizdais
• Bandymų ir matavimų stendams
• Laboratoriniams ir lauko matavimams

Pagrindinės specifikacijos

• Jungtis A: BNC kištukas (vyriškas)
• Jungtis B: 2x 4 mm banana kištukai (raudonas ir juodas)
• Ilgis: 0,5 m
• Varža: 50 omų
• Kabelio spalva: juoda
• Laidininko medžiaga: varis
• Ekranavimas: pintas varis
• Apvalkalo medžiaga: PVC
• Dielektriko medžiaga: PE
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Maksimali įtampa: 500 V
• Izoliacijos varža: > 200 MΩ
• Kontaktų danga: nikelis
• Kabelio skersmuo: apie 2,9 mm

Kaip naudoti

Prijunkite BNC kištuką prie oscilografo ar generatoriaus įvesties, o banana kištukus – prie matavimo grandinės taškų. Prieš kiekvieną matavimą patikrinkite, ar BNC jungtis tinkamai užfiksuota, o banana kištukai tvirtai įsistatę. Laidas skirtas naudoti tik su žemos įtampos signalais, neviršijant 500 V ribos.

Patarimas: laikykite laidą atskirai nuo maitinimo kabelių, kad išvengtumėte elektromagnetinių trukdžių. Reguliariai apžiūrėkite kontaktus – nors jie nikeliuoti, ilgainiui gali susidėvėti, ypač jei dažnai jungiate ir atjungiate.
