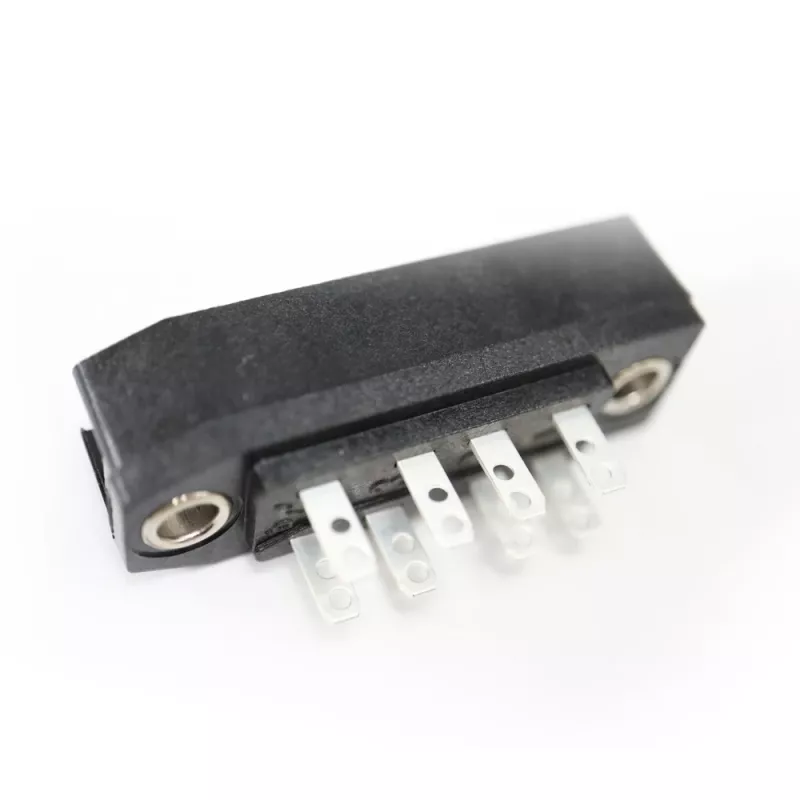

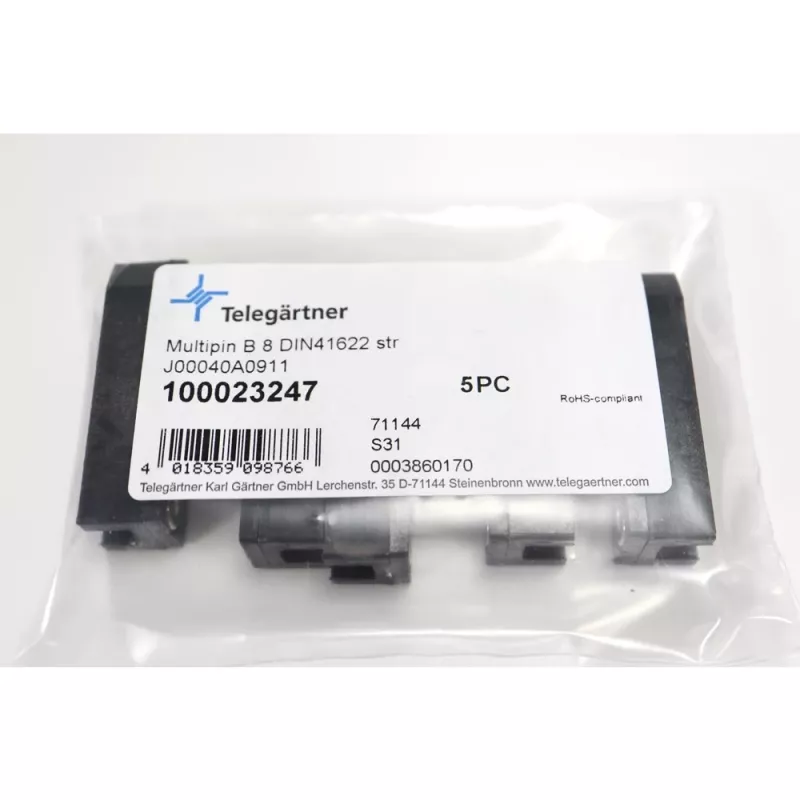

Telegärtner DIN 41622 Type B 8 asimetrinė 8 kontaktų PCB lizdinė jungtis, litavimo montavimas J00040A0911

Pramoninės elektronikos inžinieriams, kurie projektuoja spausdintines plokštes su griežtais standartais, ši Telegärtner jungtis užtikrina patikimą ir ilgaamžį sujungimą. Asimetrinis kontaktų išdėstymas pagal DIN 41622 neleidžia neteisingai sujungti, o litavimo montavimas garantuoja patvarią elektros jungtį.

Kodėl verta rinktis

• Asimetrinis kontaktų išdėstymas – apsaugo nuo neteisingo sujungimo
• 8 kontaktų litavimo prijungimas – patikimas ir ilgaamžis ryšys
• Kompaktiškas PCB montavimas su tiksliais matmenimis
• Atitinka DIN 41622 standartą pramoninėms jungtims

Techniniai duomenys

• Jungties tipas: stačiakampė lizdinė (moteriškoji)
• Standartas: DIN 41622
• Polių skaičius: 8
• Kontaktų išdėstymas: asimetrinis
• Prijungimas: litavimas
• Serija: Type B 8
• Montavimo tipas: PCB montavimas
• Matmenys: 47 mm (ilgis) x 38 mm (plotis) x 15 mm (aukštis)
• Papildomi matmenys: d=14 mm, e=32 mm
• Gamintojas: Telegärtner
• MPN: J00040A0911

Kam tinka

Ši jungtis skirta elektronikos specialistams, kuriantiems pramoninius prietaisus, valdymo pultus ar matavimo įrangą, kur reikalingas standartizuotas ir patikimas sujungimas. Dėl kompaktiškų matmenų ji puikiai tinka tankiam PCB išdėstymui.

Kaip naudoti

Jungtis lituojama prie spausdintinės plokštės, laikantis DIN 41622 standarto reikalavimų. Prieš litavimą įsitikinkite, kad kontaktų išdėstymas atitinka porinę jungtį – asimetrija užtikrina, kad sujungimas bus teisingas. Rekomenduojama naudoti švino arba bešvinį lydmetalį, atsižvelgiant į taikomus reikalavimus.

Patarimas: prieš lituodami nuvalykite PCB kontaktų aikšteles ir naudokite tinkamą srautą, kad užtikrintumėte patikimą litavimo jungtį. Laikykitės gamintojo rekomenduojamų litavimo temperatūrų, kad išvengtumėte plastikinių dalių deformacijos.
