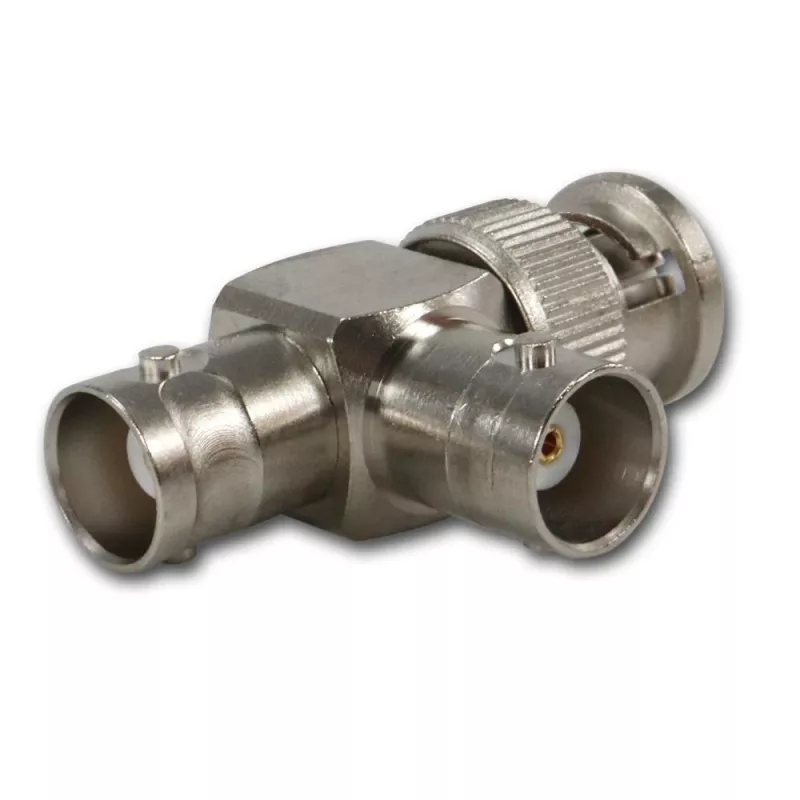

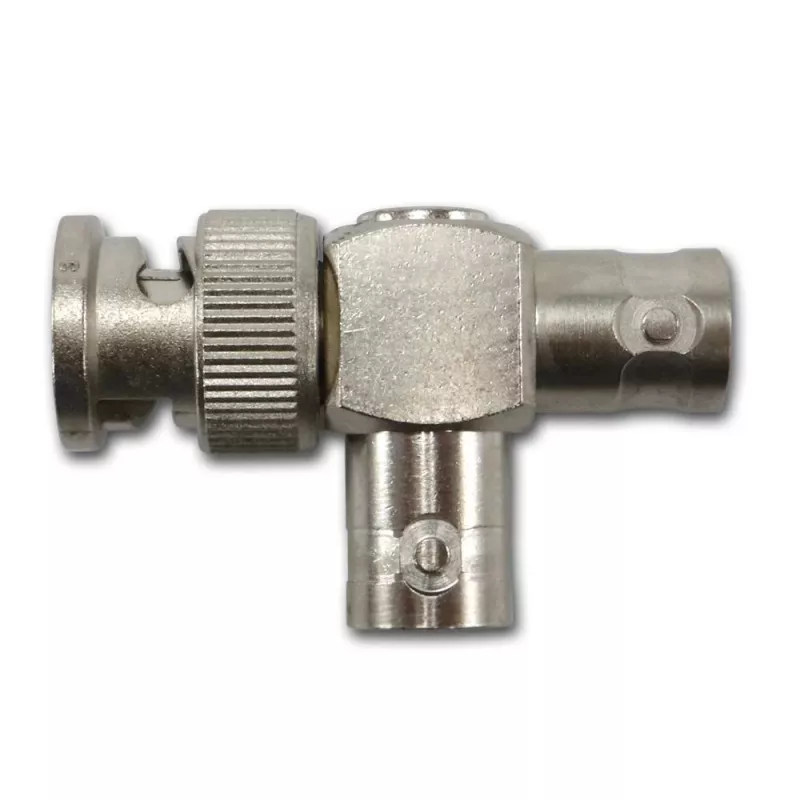

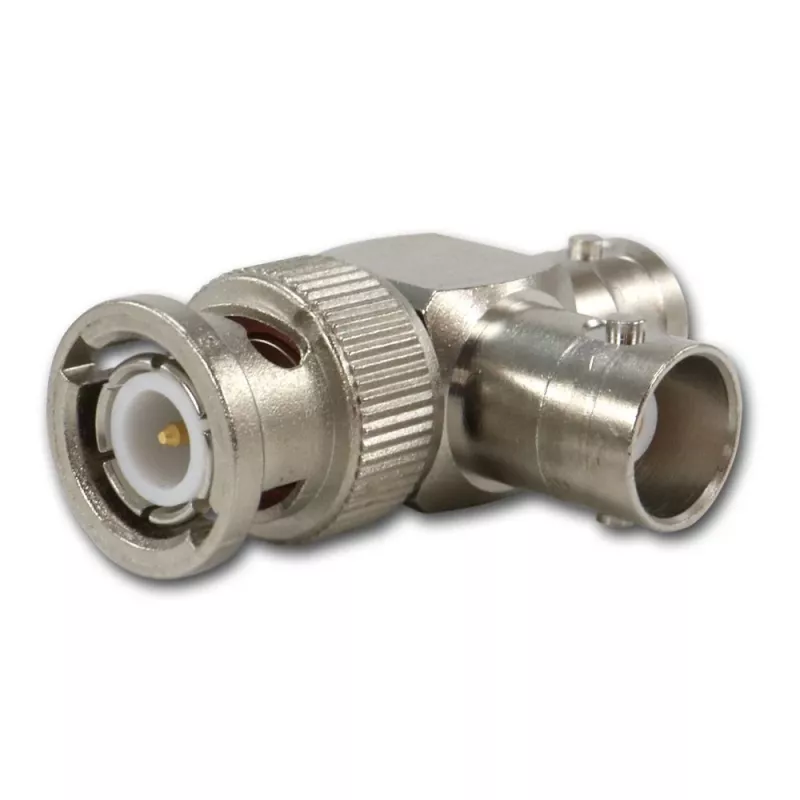

Telegärtner BNC T-adapteris, BNC male į 2x BNC female, 50 Ohm, nikelis/auksas J01004A0616

J01004A0616 – tai profesionalaus lygio BNC T-adapteris, skirtas aukšto dažnio signalams skaidyti nuo DC iki 4 GHz. Jo konstrukcija užtikrina stabilų 50 omų varžos suderinimą, todėl jis puikiai tinka bandymų, matavimų ir duomenų perdavimo sistemoms, kur reikalingas minimalus atspindys ir ilgaamžiškumas.

Kodėl verta rinktis

• Platus dažnių diapazonas (DC–4 GHz) – universalus sprendimas įvairioms RF aplikacijoms.
• 50 omų varža – standartinė koaksialinėms sistemoms.
• Tvirta žalvario korpuso konstrukcija su nikelio danga ir auksuotais kontaktais – atsparumas korozijai ir patikimas kontaktas.
• PTFE izoliatorius – maži nuostoliai ir aukštas dielektrinis stipris.
• Atitinka MIL-STD-348B ir IEC 60169-8 sąsajos standartus.
• Ištveria ne mažiau kaip 500 sujungimo ciklų.

Techninė specifikacija

• Jungtis A: BNC male
• Jungtis B: BNC female
• Jungtis C: BNC female
• Varža: 50 Ohm
• Dažnių diapazonas: DC–4 GHz
• Darbinė įtampa: 500 V RMS
• Dielektrinė testavimo įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimo ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE

Kam tinka

Šis adapteris rekomenduojamas RF inžinieriams, techninės priežiūros specialistams ir laboratorijų darbuotojams, kurie dažnai jungia signalo šaltinius prie kelių imtuvų ar matavimo prietaisų. Dėl tvirtos konstrukcijos jis tinka ir lauko sąlygoms, kur reikalingas patikimas ryšys.

Kaip naudoti

Adapteris turi vieną BNC male jungtį ir dvi BNC female jungtis. Prijunkite male jungtį prie šaltinio (pvz., generatoriaus ar siųstuvo), o prie female jungčių – du prietuvus ar matavimo kanalus. Dėl bajonetinio fiksavimo mechanizmo užtikrinamas greitas ir saugus sujungimas.

Patarimas: prieš jungdami patikrinkite, ar visi kontaktai švarūs ir sausį, venkite per didelės jėgos – BNC jungtys fiksuojamos pasukant 90 laipsnių kampu. Laikymui naudokite apsauginius dangtelius, kad išvengtumėte dulkių ir drėgmės poveikio.
