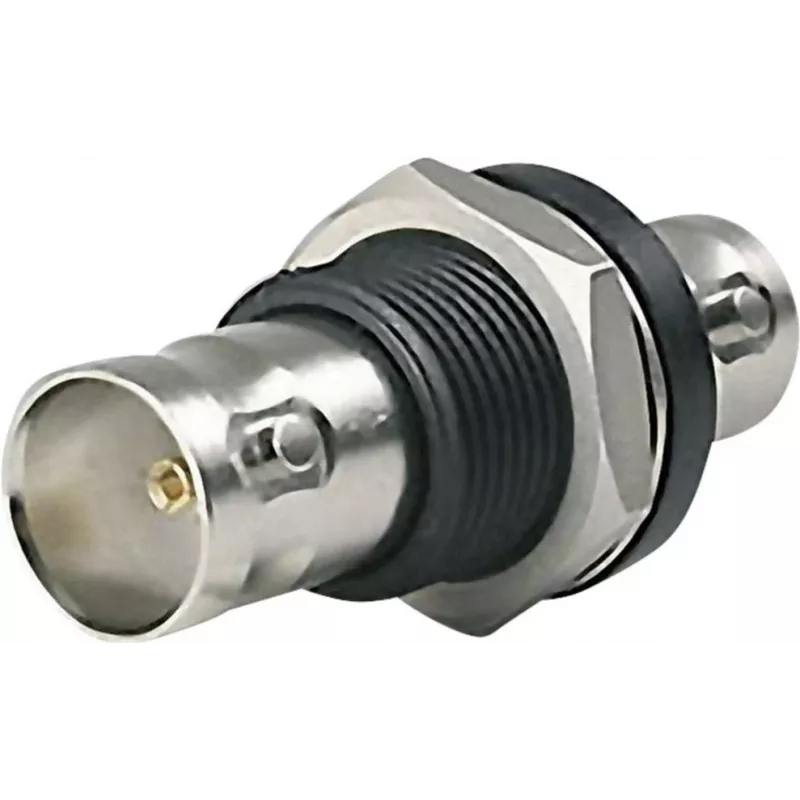

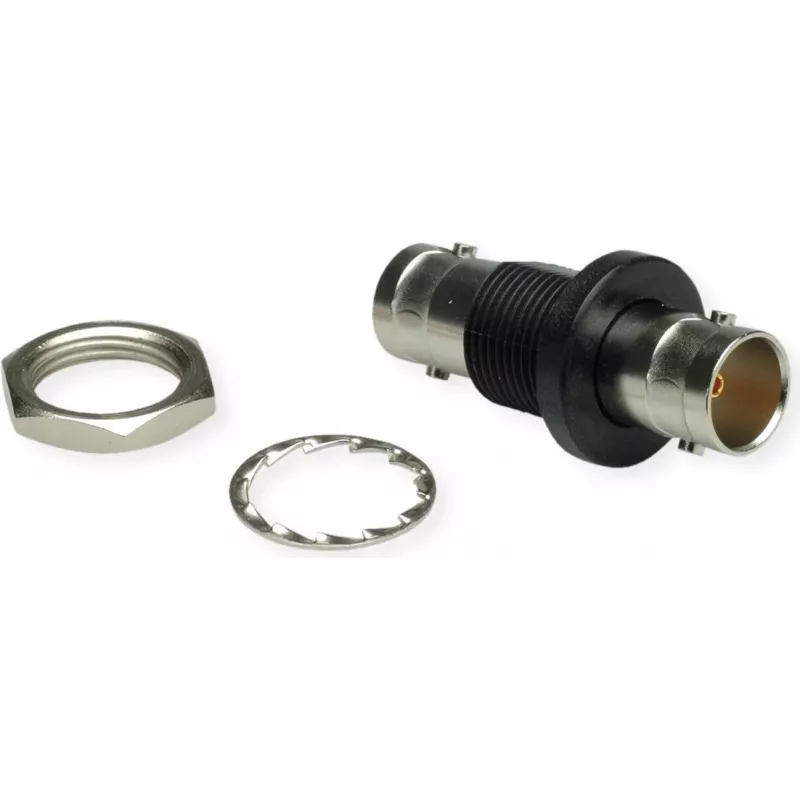

Telegärtner BNC praleidimo adapteris, moteriška-moteriška, 50 omų, panelinis montavimas, nikeliuotas žalvaris, DC-4 GHz

Profesionalioje RF infrastruktūroje, norint pravesti BNC jungtį per panelę ar korpusą, reikalinga patikima ir mažai signalo prarandanti jungtis. Šis Telegärtner praleidimo adapteris užtikrina saugią moterišką-moterišką BNC sąsają, leidžiančią tvarkingai pravesti kabelius per sienas, šasijas ar komutacines paneles neprarandant signalo kokybės.

Kam skirta

Tinklo inžinieriams, transliacijų technikams ir RF montuotojams, kuriems reikia prailginti BNC jungtis per paneles ar sukurti testavimo taškus 50 omų sistemose. Idealiai tinka vaizdo, instrumentų ir telekomunikacijų sprendimams iki 4 GHz.

Pagrindinės savybės

• BNC moteriška (lizdas) – BNC moteriška (lizdas) praleidimo per panelę adapteris
• 50 Ω varža standartinėms RF ir vaizdo sistemoms
• Nikeliuoto žalvario korpusas su auksuotais centriniais kontaktais
• PTFE izoliatorius užtikrina stabilų veikimą nuo -55 °C iki +155 °C
• M12 x 0,75 montavimo sriegis patikimam tvirtinimui prie panelės
• Mažas VSWR ≤ 1,3 esant 4 GHz ir didelis sujungimų patvarumas (≥500)

Specifikacijos

• Jungčių serija: BNC
• Jungties tipas (1 pusė): BNC moteriška (lizdas)
• Jungties tipas (2 pusė): BNC moteriška (lizdas)
• Varža: 50 Ω
• Montavimo tipas: praleidimo per panelę / panelinis
• Montavimo sriegis: M12 x 0,75
• Dažnių diapazonas: DC–4 GHz
• VSWR esant 4 GHz: ≤ 1,3
• Kontaktų medžiaga: žalvaris, auksas virš nikelio
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumo įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (centrinė): ≤ 1,5 mΩ
• Kontaktų varža (išorinė): ≤ 1 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Atitinka RoHS

Naudojimo patarimai

Įsitikinkite, kad panelės išpjova atitinka M12 x 0,75 sriegį. Siekiant geriausio veikimo, naudokite su 50 omų BNC kabeliais ir jungtimis. Nikeliuotas korpusas atsparus korozijai, todėl tinka patalpoms ir apsaugotoms lauko sąlygoms.

Patarimas: montuodami adapterį, naudokite tinkamo dydžio veržliaraktį, kad nepažeistumėte sriegio. Periodiškai patikrinkite, ar jungtis tvirtai pritvirtinta, ypač vibracijos sąlygomis.
