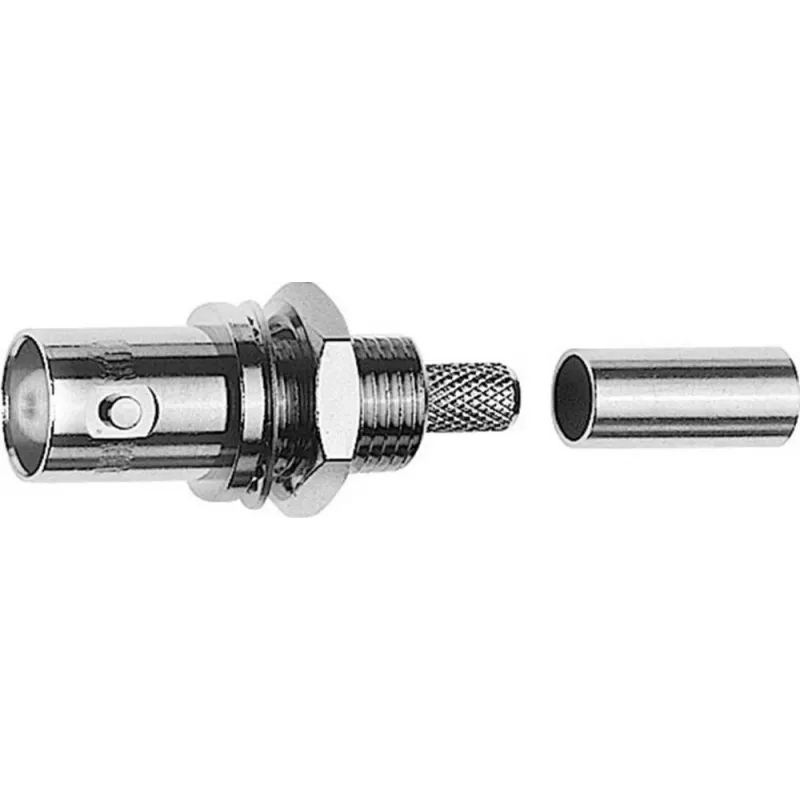

Telegärtner BNC kabelio montavimo lizdas, crimp, 50 omų, RG-58 C/U (J01001A0078)

Telegärtner J01001A0078 – tai 50 omų BNC kabelio montavimo lizdas, skirtas crimp tipo prijungimui prie RG-58 C/U koaksialinio kabelio. Ši jungtis pasižymi iki 4 GHz dažnių diapazonu ir auksu padengtais kontaktais, užtikrinančiais patikimą signalo perdavimą reikliausiose RF sistemose.

Privalumai profesionalams

• Auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir atsparumą korozijai.
• PTFE izoliatorius pasižymi aukšto dažnio stabilumu ir mažais nuostoliais.
• Nikeliu padengtas žalvarinis korpusas – mechaninis tvirtumas ir ilgaamžiškumas.
• Crimp tipo prijungimas leidžia greitai ir patikimai sumontuoti naudojant specialius įrankius.
• Atlaiko ne mažiau kaip 500 sujungimo ciklų.
• Darbinė temperatūra nuo -40 °C iki +85 °C.

Techniniai duomenys

• Jungties tipas: BNC
• Lytis: lizdas (moteriška)
• Varža: 50 omų
• Montavimo tipas: kabelio
• Prijungimas: crimp (crimp/crimp)
• Suderinamas kabelis: RG-58 C/U (grupė G01)
• Dažnių diapazonas: DC–4 GHz
• Dielektrinė atsparumas įtampai: 1500 Vrms
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimo ciklai: ≥ 500
• Darbinė temperatūra: -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Pakuotės kiekis: 1 vnt.

Kam skirta

Ši jungtis rekomenduojama telekomunikacijų, instrumentų gamybos, vaizdo perdavimo ir radijo dažnių sistemų specialistams, kuriems reikia patikimo 50 omų BNC sujungimo su RG-58 C/U kabeliu. Dėl crimp tipo montavimo ji puikiai tinka tiek gamybinėms linijoms, tiek lauko sąlygoms, kur svarbus atsparumas vibracijai ir temperatūros svyravimams.

Naudojimo instrukcija

Prieš montuodami, nuspręskite kabelio galą, užmaukite crimp žiedą, nuimkite izoliaciją ir paruoškite centrinį laidininką. Įstatykite kabelį į jungtį, užspauskite centrinį kontaktą ir crimp žiedą specialiu įrankiu. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo su ekranu.

Patarimas: naudokite tik RG-58 C/U tipo kabelį ir kokybišką crimp įrankį – tai užtikrins stabilų 50 omų sujungimą ir ilgą jungties tarnavimo laiką.
