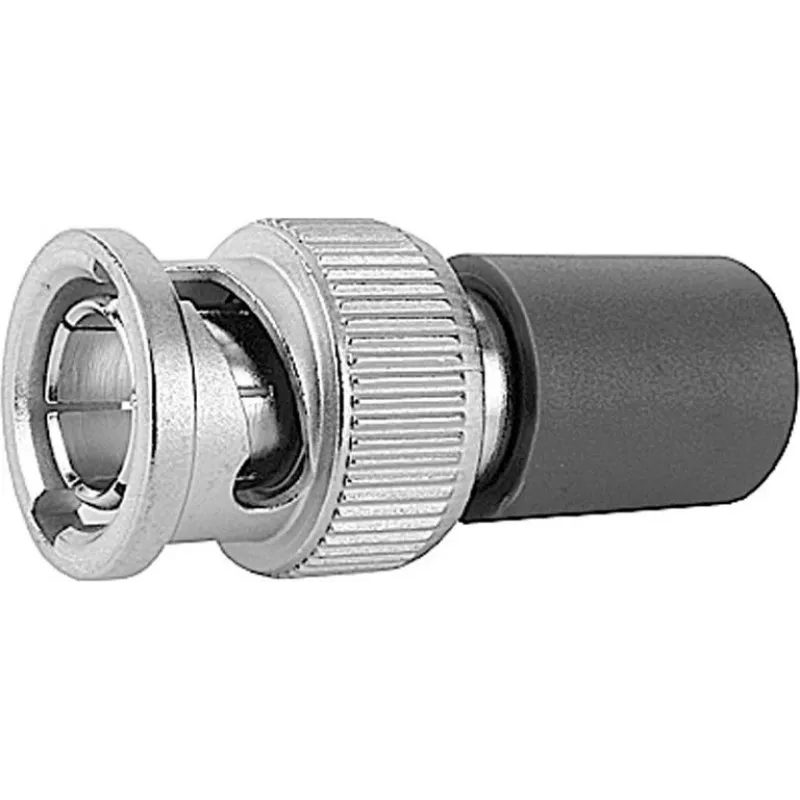

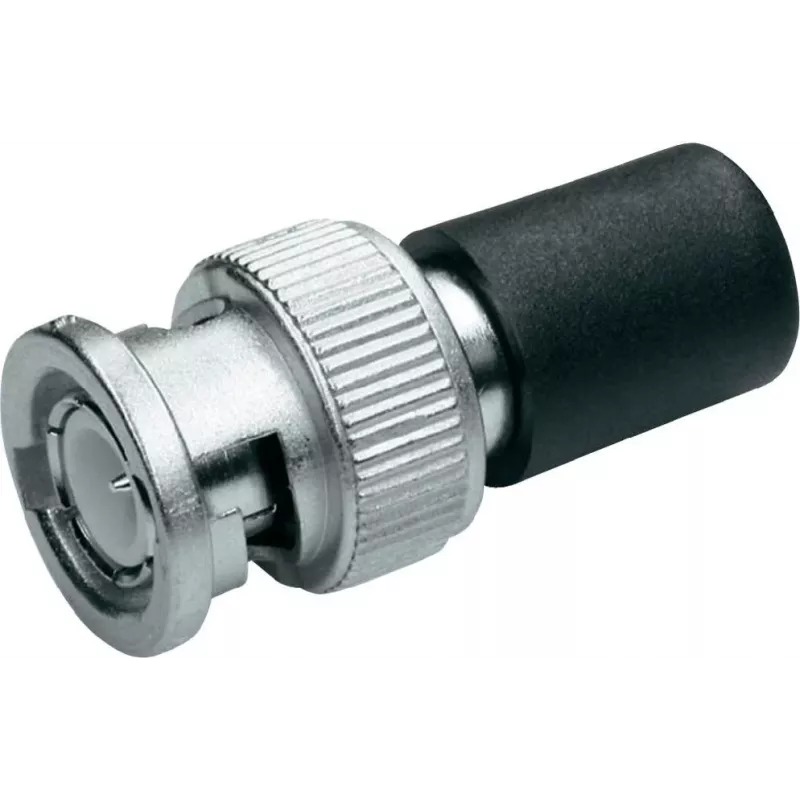

Telegärtner BNC baigiamasis rezistorius 75 Ohm, kištukas, J01006A1268

VSWR ≤ 1,2 iki 1 GHz – tai specifikacija, kuri profesionaliam montuotojui pasako daugiau nei bet koks rinkodaros šūkis. Telegärtner J01006A1268 yra 75 omų BNC kištukinis baigiamasis rezistorius, skirtas tiksliai uždaryti atviras koaksialines linijas ir užtikrinti švarų, stabilų apkrovimą. Auksu padengtas žalvarinis centrinis kontaktas, PTFE izoliacija ir nikeliuotas žalvarinis korpusas – sprendimas, kuris nepraranda savybių net ilgai eksploatuojant.

Kodėl verta rinktis šį baigiamąjį rezistorių

• 75 omų varža atitinka standartinius vaizdo ir telekomunikacijų kabelius
• BNC kištukas – tiesioginis sujungimas su BNC lizdais be papildomų adapterių
• Dažnių diapazonas nuo DC iki 1 GHz su VSWR ≤ 1,2
• 0,5 W galios nominalas esant 70 °C temperatūrai
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Auksu padengtas centrinis kontaktas – ilgaamžis atsparumas korozijai

Kas tai naudos kasdieniame darbe

Įrenginėjant ar prižiūrint koaksialines sistemas, nenaudojami BNC išėjimai skirstytuvuose, paskirstymo stiprintuvuose ar komutacinėse panelėse turi būti uždaryti. Priešingu atveju atsiranda signalo atspindžiai, kurie gadina vaizdo kokybę ir trikdo duomenų perdavimą. Šis baigiamasis rezistorius – kompaktiškas, montuojamas be įrankių, tinka standartiniams BNC lizdams. Jis skirtas IT infrastruktūros specialistams, garso ir vaizdo technikos montuotojams bei visiems, kurie vertina signalo grynumą ir ilgalaikį patikimumą.

Techninės specifikacijos

• Jungties tipas: BNC kištukas (male plug)
• Varža: 75 Ohm
• Dažnių diapazonas: DC – 1 GHz
• VSWR: ≤ 1,2 iki 1 GHz
• Galia: 0,5 W esant 70 °C
• Izoliacijos varža: ≥ 5 GΩ
• Dielektrinė atsparumas: 1500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C
• Centrinis kontaktas: žalvaris, auksuotas
• Išorinis kontaktas: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Korpusas: žalvaris, nikeliuotas
• Montavimo tipas: kištukinis

Kaip naudoti

Uždėkite baigiamąjį rezistorių ant nenaudojamo BNC išėjimo – nereikia jokių įrankių. Įsitikinkite, kad lizdas švarus ir sausas. Rezistorius tiesiog užsifiksuoja su BNC bayonetiniu užraktu. Periodiškai patikrinkite, ar kontaktas tvirtas, ypač lauko sąlygomis.

Patarimas: jei koaksialinėje linijoje naudojate skirstytuvą, visada uždenkite visus nenaudojamus išėjimus 75 omų baigiamaisiais rezistoriais – taip išvengsite signalo atspindžių ir užtikrinsite stabilų vaizdo bei duomenų perdavimą.
