Priedas pataisos moduliui Telegärtner J00060A0071

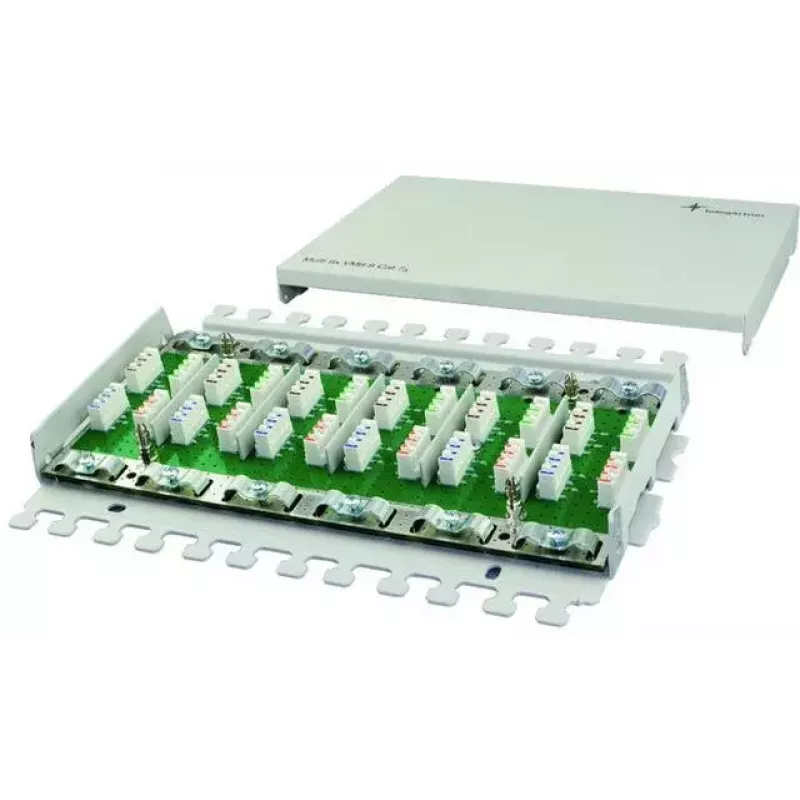

Telegärtner VM 8-8 modulis (J00060A0071) skirtas ekranuotų ir neekranuotų vytos poros kabelių (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) sujungimui ir prailginimui perėjimo ar konsolidavimo taškuose, kabelių remontui, pratęsimui ir maršrutų keitimui. Jis leidžia nuolat sujungti kelis kabelio segmentus be reikšmingo perdavimo efektyvumo praradimo, sumažindamas pervedimo poreikį.

Privalumai

Modulyje naudojami LSA Plus gnybtai ant bendros spausdintinės plokštės, palaikantys EIA/TIA 568A ir 568B spalvų kodavimą. Tinka 4 porų ekranuotiems arba neekranuotiems kabeliams nuo AWG 27 iki 22. Poros prie gnybtų vedamos neatsukant, o ekrano kontaktas užtikrinamas prisukamais gnybtais. Konstrukcija leidžia keisti kabelio įvedimo kryptį, o nerūdijančio plieno ekrano dangtelis montuojamas be įrankių tiek stovo, tiek sieniniuose variantuose. Įžeminimo jungtis (M4 varžtas) yra tiesiai ant plokštės. Elektromagnetinis suderinamumas pagal DIN EN 61000-6-1 ir 61000-6-2.

Pagrindinės specifikacijos

• Modelis: Telegärtner J00060A0071 (VM 8-8 modulis)
• Suderinamos kabelių kategorijos: Cat.5e / Cat.6 / Cat.6A / Cat.7 / Cat.7A
• Gnybtai: LSA Plus ant PCB, spalvų kodavimas EIA/TIA 568A ir 568B
• Laidų diapazonas: AWG 27–22 (4 porų ekranuotas/neekranuotas)
• Maksimalus nuolatinių jungčių skaičius: iki 12 įeinančių ir 12 išeinančių 8 laidų kabelių (priklausomai nuo modulio tipo)
• Ekrano kontaktas: prisukami gnybtai ant PCB; įžeminimo galimybė M4 varžtu
• EMC: DIN EN 61000-6-1 ir 61000-6-2
• Korpusas: milteliniu būdu dažytas plieno lakštas, RAL7035 šviesiai pilkas (kiti variantai: paviršinis montavimas, 19" stovas)

Naudojimas

Sumontuokite VM 8-8 modulį pasirinktame korpuse (paviršiniame, sieniniame ar 19" stove) ir įveskite kabelius pagal pasirinktą variantą: paviršinis AP leidžia kabelius ta pačia kryptimi, o paviršinis, 19" ir bazinis variantai – kabelius 180° kampu. Nuimkite išorinę izoliaciją, kiekvieną porą tiesiogiai prijunkite prie LSA Plus gnybto per daug neatsukdami ir užspauskite LSA įrankiu. Ekranuotiems kabeliams pritvirtinkite ekraną prie prisukamų PCB gnybtų ir, jei reikia, priveržkite M4 įžeminimo varžtą. Naudokite kabelių raiščius įtempimui sumažinti.

Rekomendacijos

Naudokite modulį su suderinamais Cat.7A ekranuotais instaliaciniais ir pataisos kabeliais, laikykitės EIA/TIA 568 laidų schemų ir po montavimo patikrinkite tęstinumą bei ekranavimą atitinkamais testeriais, kad išlaikytumėte nurodytas perdavimo charakteristikas.
