Universalaus įrangos tvirtinimo komplektas Telegärtner H02010B0013 pilkas

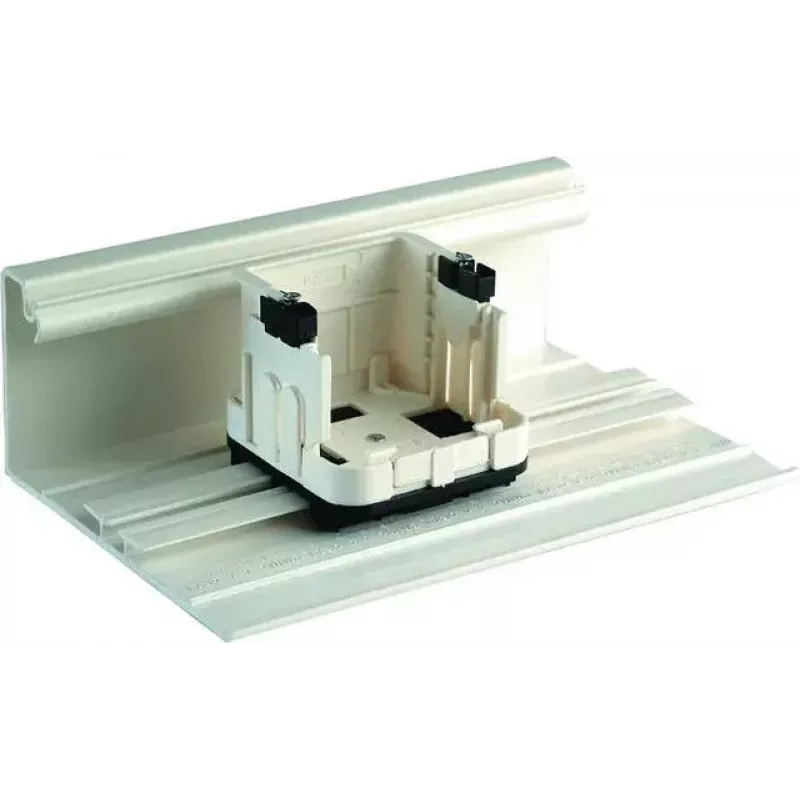

Šis Telegärtner universalus įrangos tvirtinimo komplektas H02010B0013 yra trijų pusių pusapvalis sprendimas, skirtas duomenų ir ryšių lizdams (AMJ/UMJ serijos) tvirtinti įprastuose perimetriniuose kabelių kanaluose ir tvirtinimo profiliuose. Jis užtikrina reikiamus lenkimo spindulius variniams ir šviesolaidiniams kabeliams bei gali būti tvirtinamas prie įvairių bėgių ir kanalų sistemų, siūlydamas kompaktišką ir patvarų būdą montuoti RJ45 ir ISDN lizdus gyvenamuosiuose ir komerciniuose objektuose.

Privalumai

Komplektas suderinamas su daugeliu kabelių kanalų gamintojų (pvz., Ackermann, Rehau, Tehalit) ir gali būti užspaudžiamas arba tvirtinamas prie C bėgių, skrybėlinių bėgių ir kombinuotų bėgių su 35 mm žingsniu. Trijų pusių apvalkalas gali būti naudojamas lizdams ekranuoti nuo maitinimo kabelių, o konstrukcija užtikrina patikimą mechaninę atramą išlaikant mažą dydį. Pilka spalva suteikia neutralią išvaizdą, tinkančią įvairioms instaliacijoms.

Tinkamas naudoti

• AMJ ir UMJ duomenų lizdų montavimui perimetriniuose kabelių kanaluose
• RJ45 ir ISDN S0 modulių montavimui ribotoje erdvėje
• Lizdų montavimui esamose kanalų sistemose iš skirtingų gamintojų

Pagrindinės techninės specifikacijos

• Gamintojas: Telegärtner
• Modelis / MPN: H02010B0013
• Spalva: Pilka
• Suderinamumas: Ackermann, Rehau, Tehalit ir panašūs kabelių kanalai
• Tvirtinimas: Prie C bėgių, skrybėlinių bėgių ir kombinuotų bėgių (35 mm žingsnis)
• Konstrukcija: Trijų pusių pusapvalis apvalkalas, užtikrinantis lizdų apsaugą ir lenkimo spindulių laikymąsi
• Tinkami lizdai: AMJ/UMJ serijos, RJ45 (8P) ir ISDN S0 moduliai

Kaip naudoti

Įdėkite pusapvalį tvirtinimo komplektą į pasirinktą perimetrinį kabelių kanalą arba ant suderinamo bėgio. Įstatykite duomenų lizdą (AMJ/UMJ modulį) į pusapvalį korpusą, užtikrindami, kad kabelio įvedimas ir lenkimo spinduliai atitiktų reikalavimus. Jei reikalingas elektromagnetinis atskyrimas nuo maitinimo kabelių, įstatykite trijų pusių apvalkalą, kad būtų užtikrintas ekranavimas. Pritvirtinkite komplektą prie kanalo ar bėgio atitinkamais spaustukais arba varžtais, suderinamais su kanalo gamintoju ir bėgio tipu.

Rekomendacijos

Prieš galutinį montavimą įsitikinkite, kad kabeliai išlaiko minimalų lenkimo spindulį komplekte, ir patikrinkite mechaninį suderinamumą su tiksline kanalų sistema. Naudokite komplektą su AMJ/UMJ lizdais, skirtais RJ45 arba ISDN, kad išvengtumėte nesuderinamų komponentų.
