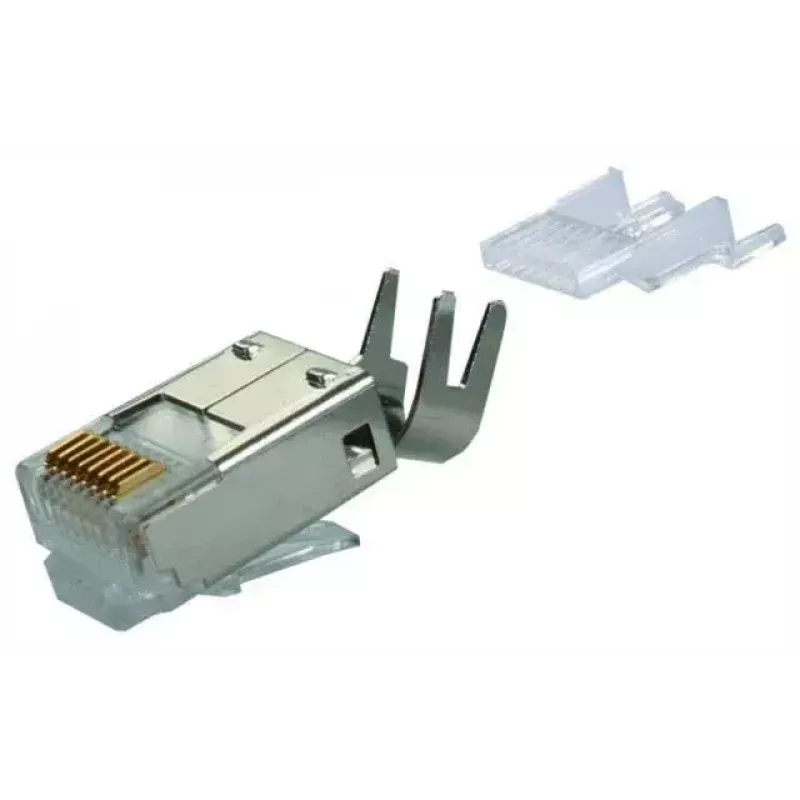

RJ45 laidas jungtis Telegärtner J00026A0165

Telegärtner J00026A0165 yra 8-ių kontaktų RJ45 laido jungtis, skirta patikimiems eterneto tinklo galų užbaigimams. Visiškai ekranuota konstrukcija užtikrina elektromagnetinių trukdžių (EMI) slopinimą ir signalo vientisumą, todėl ši jungtis idealiai tinka profesionalioms tinklo instaliacijoms, kuriose reikalingas aukštas apsaugos lygis. Ji suderinama su AWG 24–27 laidininkais – tiek suvytais, tiek vientisais, todėl tinka įvairiems eterneto kabeliams.

Pagrindiniai privalumai

• Visiškas ekranavimas sumažina elektromagnetinius trukdžius ir pagerina signalo vientisumą.
• Palaiko AWG 24–27 laidininkus (suvytus ir vientisus) – universalus sprendimas.
• Kompaktiški matmenys (11,68 x 18,5 x 6,6 mm) leidžia lengvai montuoti ribotoje erdvėje.

Kur naudoti

• Eterneto kabelių (8P8C) galų užbaigimui su AWG 24–27 laidininkais.
• Ekranuotose tinklo instaliacijose, kuriose reikalinga apsauga nuo EMI.
• Remontuojant ar gaminant individualius kabelius biuruose ir duomenų spintose.

Pagrindinės specifikacijos

• Tipas: RJ45 laido jungtis (8 kontaktų)
• Modelis / MPN: J00026A0165
• Gamintojas: Telegärtner
• Spalva / apdaila: Sidabrinė
• Ekranavimas: Visiškai ekranuota
• Palaikomi laidininkų dydžiai: AWG 24–27 (suvyti ir vientisi)
• Matmenys: 11,68 x 18,5 x 6,6 mm (apytiksliai)
• Kiekis pakuotėje: 1 vnt.
• Pastaba: Kabelio apsauginis gaubtas (boot) užsakomas atskirai

Kaip naudoti

Paruoškite kabelį: nuimkite išorinę izoliaciją ir atidengite poras pagal rekomenduojamą ilgį. Išrikiuokite ir apkirpkite laidininkus reikiama tvarka, tada visiškai įkiškite juos į RJ45 jungtį, kol jie pasieks kontaktus. Naudodami atitinkamą presavimo įrankį, skirtą visiškai ekranuotoms RJ45 jungtims, užspauskite kontaktus ir ekraną. Jei reikia, uždėkite atitinkamą kabelio apsauginį gaubtą, kad būtų sumažinta įtempimo apkrova ir užtikrinta papildoma apsauga.

Rekomendacijos

Geriausiam veikimui naudokite šią jungtį su ekranuotu vytos poros kabeliu, atitinkančiu AWG diapazoną, ir užtikrinkite tinkamą ekrano įžeminimą. Jei reikalinga apsauga nuo įtempimo ar aplinkos poveikio, atskirai užsisakykite tinkamą kabelio apsauginį gaubtą.
