Tinklo ilgintuvas Telegärtner J00060A0069

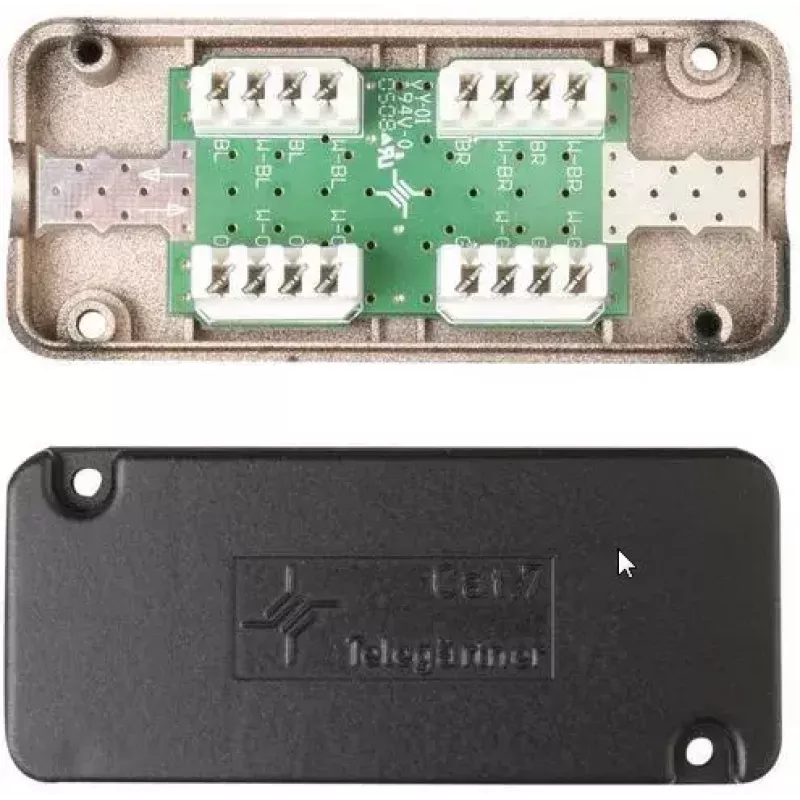

Telegärtner VM 8-8 modulis (J00060A0069) yra kompaktiškas sprendimas, skirtas sujungti arba pratęsti komerciškai prieinamus ekranuotus ir neekranuotus vytos poros kabelius (Cat. 5e/Cat. 6/Cat. 7). Jis leidžia taisyti pažeistus kabelius, pratęsti arba pervesti kabelių trasas be naujų kabelių tiesimo, užtikrinant ekonomiškus struktūrizuotų kabelių sistemų pakeitimus ir išlaikant perdavimo charakteristikas.

Privalumai

VM 8-8 moduliai leidžia nuolat sujungti kelis kabelio segmentus ant bendros spausdintinės plokštės naudojant LSA Plus gnybtus, išlaikant perdavimo charakteristikas ir maksimalius linijos ilgius. Spalvų kodavimas atitinka EIA/TIA 568A ir 568B standartus, o poros gali būti tiesiogiai įvedamos į gnybtus be išsukimo. Konstrukcija užtikrina patikimą ekrano kontaktą, kintamą kabelio įvadą, atskirą įtempimo kompensavimą ir įrankių nereikalaujantį nerūdijančio plieno ekranavimo dangtelį stovo ir sieninėse versijose. Taip pat yra galimas įžeminimo jungtis ant plokštės (M4 varžtas) ir EMC atitiktis pagal EN 50081-2 ir EN 50082-2.

Tinka

• Pažeistų Cat. 5e/6/7 kabelių taisymui
• Esamų vytos poros linijų pratęsimui be naujo tiesimo
• Laikinam ar nuolatiniam kabelių pervedimui struktūrizuotose sistemose
• Montavimui stovuose, ant sienos ar ant paviršiaus komerciniuose ar gyvenamuosiuose tinkluose

Pagrindinės specifikacijos

• Jungimo technologija: LSA Plus gnybtai ant bendros spausdintinės plokštės
• Suderinami kabeliai: 4 porų ekranuoti ir neekranuoti kabeliai, AWG 24–22
• Spalvų kodavimas: EIA/TIA 568A ir 568B
• Maksimalus jungčių skaičius: iki 12 įeinančių ir 12 išeinančių 8 laidų kabelių (priklausomai nuo modulio tipo)
• Ekranavimas: varžtiniai gnybtai patikimam kontaktui; įrankių nereikalaujantis nerūdijančio plieno dangtelis (pasirinktose versijose)
• Montavimo būdai: paviršinis (AP), ant sienos, 19" stovas ir pagrindinė laisvų jungčių versija
• Įžeminimas: pasirenkamas M4 varžtas ant plokštės
• EMC: atitinka EN 50081-2 ir EN 50082-2

Naudojimas

Pasirinkite VM 8-8 modulio tipą pagal montavimo poreikius ir kabelių skaičių. Įveskite įeinančius ir išeinančius 4 porų kabelius į modulį, kiekvieną porą tiesiogiai į LSA Plus gnybtą pagal EIA/TIA 568A arba 568B spalvų kodą, neišsukdami porų. Ekranuotiems kabeliams pritvirtinkite ekraną prie plokštės varžtiniais gnybtais ir, jei reikia, prijunkite įžeminimą M4 varžtu. Užtikrinkite atskirą įtempimo kompensavimą kabelių raiščiais ir, jei taikoma, uždėkite nerūdijančio plieno ekranavimo dangtelį be įrankių.

Rekomendacijos

Prieš montavimą patikrinkite pasirinktą spalvų kodą (568A arba 568B), kad užtikrintumėte nuoseklų sujungimą visoje linijoje. Ribokite porų išsukimą iki minimumo, kad išlaikytumėte perdavimo charakteristikas, ir laikykitės vietinių įžeminimo bei EMC reikalavimų jungiant ekranuotus kabelius.
