Skaidulinės optikos sujungimo dėžė Telegärtner H02050A0004

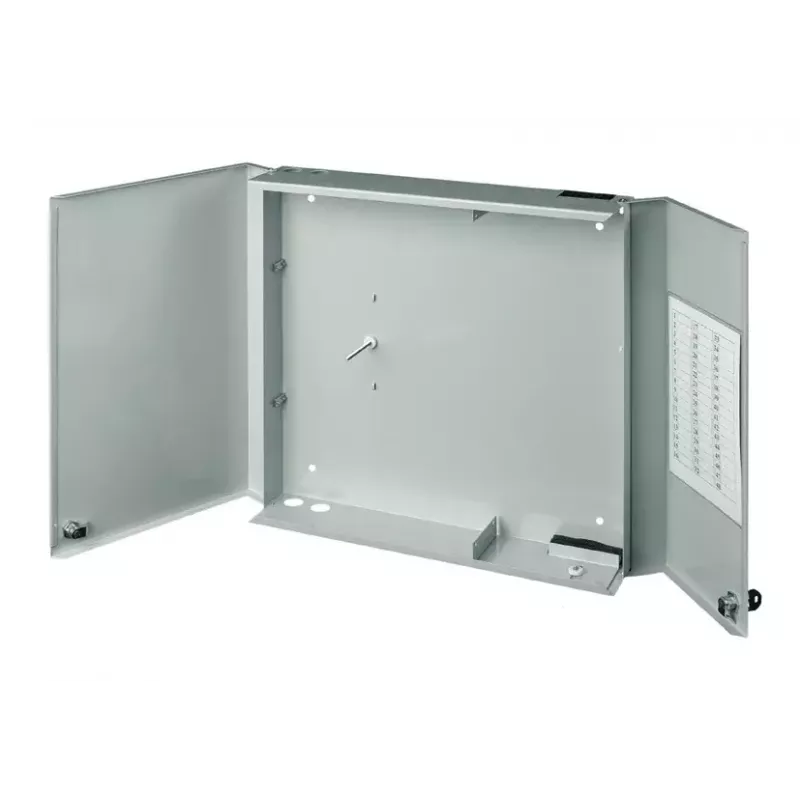

Telegärtner H02050A0004 – tai patvari aliumininė skaidulinės optikos sujungimo dėžė, skirta organizuotai saugoti ir apsaugoti optinių skaidulų sujungimus. Pilkos spalvos korpusas, kurio matmenys 440 × 95 × 440 mm (P × G × A), užtikrina saugią prieigą montavimo ir priežiūros darbams bei tinka įvairioms patalpų instaliacijoms.

Privalumai

Dėžė turi dvi atskirai užrakinamas varstomas duris, leidžiančias kontroliuoti prieigą, ir keturias kabelių įvadų angas, suderinamas su M25 riebokšliais – dvi viršuje ir dvi apačioje. Talpina iki aštuonių sujungimo kasečių, o viduje sumontuoti papildomi įtempimo kompensavimo spaustukai ir kreipiamieji laikikliai užtikrina skaidulų bei kabelių tvirtinimą ir maršrutizavimą. Aliumininė konstrukcija suteikia mechaninę apsaugą ir kompaktišką formą, tinkančią įvairioms montavimo aplinkoms.

Pagrindinės techninės specifikacijos

• Gamintojas: Telegärtner
• Modelis / MPN: H02050A0004
• EAN: 4018359088392
• Medžiaga: Aliuminis
• Matmenys (P × G × A): 440 × 95 × 440 mm
• Maks. sujungimo kasečių skaičius: 8
• Kabelių įvadai: 4 × M25 suderinamos angos (2 viršuje, 2 apačioje)
• Prieiga: Dvi atskirai užrakinamos varstomos durys
• Komplekte: Įtempimo kompensavimo spaustukai ir skaidulų/kabelių kreipiamieji laikikliai

Naudojimas

Dėžę sumontuokite numatytoje patalpoje ar stovo vietoje, laikydamiesi vietinių instaliacijos taisyklių. Į paruoštas kabelių įvadų angas sumontuokite M25 riebokšlius ir per juos įveskite optines skaidulas. Įdėkite iki aštuonių sujungimo kasečių ir atlikite sujungimus pagal standartines optinių skaidulų tvarkymo procedūras. Naudodami komplekte esančius spaustukus ir kreipiamuosius laikiklius, užtikrinkite skaidulų tvirtinimą ir tinkamą lenkimo spindulį. Baigę montavimą, uždarykite ir užrakinkite duris, kad apsaugotumėte sujungimus.

Rekomendacijos

Naudokite tik suderinamus M25 kabelių riebokšlius, užtikrinkite tinkamą lenkimo spindulį ir įtempimo kompensavimą. Sujungimus atlikite švarioje aplinkoje, laikydamiesi gamintojo saugos ir montavimo nurodymų, kad išlaikytumėte optines charakteristikas ir mechaninį vientisumą.
