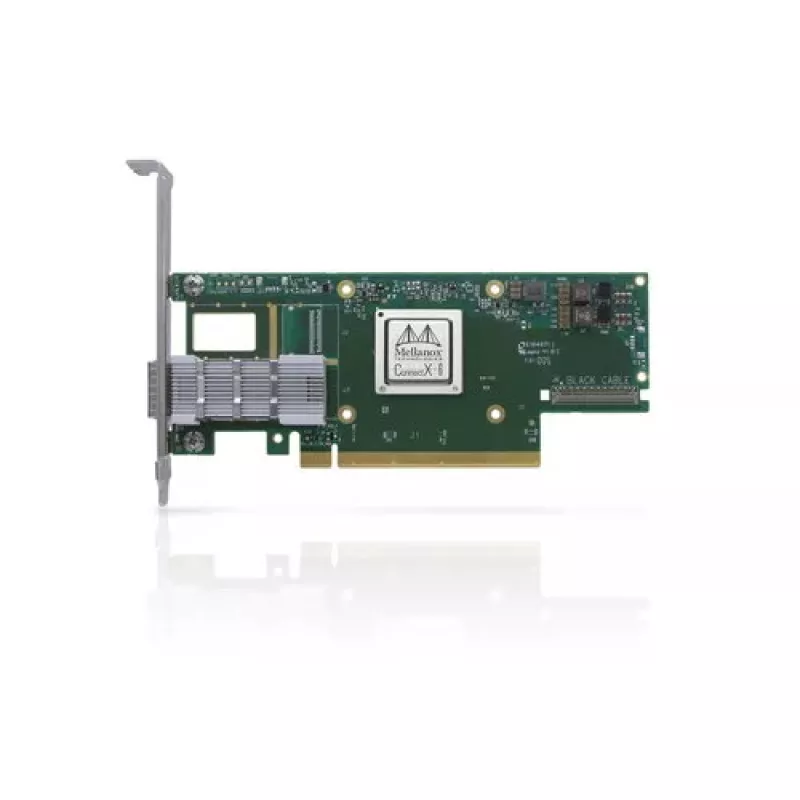

Tinklo plokštė NVIDIA Mellanox ConnectX-6 VPI PCI Express Ethernet/Šviesolaidis 10000 Mbit/s

„NVIDIA Mellanox ConnectX-6 VPI“ (MCX653105A-HDAT-SP) – tai vieno prievado, PCIe 4.0 x16 formato adapterio plokštė su aukštu laikikliu, skirta didelio našumo skaičiavimo (HPC) ir duomenų centrų aplinkoms. Ji palaiko HDR InfiniBand ir 200GbE ryšį per QSFP56 prievadą, užtikrindama mažą delsą ir didelį pralaidumą skaičiavimo, saugojimo ir tinklo darbo krūviams. Dėl VPI (Virtual Protocol Interconnect) technologijos ši plokštė suteikia lankstumą – vienu metu palaiko tiek InfiniBand, tiek Ethernet protokolus, leidžiančius prisitaikyti prie skirtingų tinklo architektūrų.

Privalumai

Pagrindinis šio adapterio privalumas – dviejų protokolų palaikymas, leidžiantis pasiekti iki 200 Gb/s spartą ir mažesnę nei 600 ns delsą. Integruotos iškrovimo ir tinklo skaičiavimo funkcijos sumažina centrinio procesoriaus apkrovą ir pagreitina pranešimų perdavimą, leidžiant pasiekti šimtus milijonų pranešimų per sekundę. PCIe 4.0 x16 sąsaja ir standartinis QSFP56 prievadas užtikrina suderinamumą su šiuolaikiniais serveriais ir tinklo įranga.

Tinka

• Didelio našumo skaičiavimo (HPC) klasteriams
• Debesijos ir itin didelio masto duomenų centrams
• Mašininio mokymo treniravimo ir inferencijos darbo krūviams
• Didelio pralaidumo saugojimo tinklams ir paskirstytoms failų sistemoms
• Web 2.0 ir didelės apimties taikomųjų programų serveriams

Kada netinka

Šis vieno prievado QSFP56 adapteris nėra tinkamas sistemoms, kurioms reikia kelių atskirų fizinių prievadų nenaudojant jungiklių ar atšakų kabelių. Jis gali būti perteklinis mažoms įmonėms ar namų tinklams, kur pakanka 10GbE ar mažesnės spartos Ethernet ir nereikia pažangių iškrovimo ar InfiniBand funkcijų.

Pagrindinės techninės specifikacijos

• Formos faktorius: PCI Express 4.0 x16, aukštas laikiklis
• Prievadas: vienas QSFP56 (palaiko 200 Gb/s HDR InfiniBand ir 200GbE)
• Palaikomi ryšio greičiai: InfiniBand HDR/HDR100/EDR/FDR/QDR/DDR/SDR; Ethernet 200/100/50/40/25/10 Gb/s
• Delsa: mažiau nei 600 ns (tipiška InfiniBand aplinkoje)
• Pranešimų perdavimas: iki šimtų milijonų pranešimų per sekundę
• Ryšys: laidinis Ethernet / šviesolaidis per QSFP56 siųstuvus-imtuvus ar kabelius
• Sąsaja su serveriu: PCI Express
• Tinklo standartai: IEEE 802.1Qbb, 802.1Qbg, 802.1p, 802.3ad, 802.3ae, 802.3ap, 802.3az, 802.3ba, 802.1Qaz, IEEE 1588, 802.1Q, 802.1Qau
• Spalva: įvairiaspalvė

Kaip naudoti

Įdėkite plokštę į laisvą PCIe 4.0 x16 lizdą suderinamoje serverio pagrindinėje plokštėje ir pritvirtinkite aukštą laikiklį. Prijunkite tinklą naudodami QSFP56 suderinamą kabelį ar siųstuvą-imtuvą prie tinklo įrangos, palaikančios pasirinktą protokolą (InfiniBand ar Ethernet). Įdiekite reikiamas tvarkykles ir sukonfigūruokite VPI režimą bei iškrovimo funkcijas per gamintojo įrankius. Patikrinkite ryšio greitį ir tinklo narystę standartiniais tinklo valdymo įrankiais.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad serveryje yra laisvas PCIe 4.0 x16 lizdas ir pakankamai vietos aukštam laikikliui
• Patikrinkite, ar jūsų tinklo įranga palaiko HDR InfiniBand arba 200GbE per QSFP56
• Pasirūpinkite suderinamais QSFP56 siųstuvais-imtuvais arba DAC/aktyviais optiniais kabeliais
• Patikrinkite tvarkyklių ir programinės įrangos palaikymą jūsų operacinei sistemai ir programoms

Rekomendacijos

Norėdami pasiekti geriausių rezultatų didelio našumo aplinkoje, naudokite „ConnectX-6 VPI“ plokštę kartu su atitinkamais HDR ar 200GbE jungikliais ir sertifikuota QSFP56 optika, įgalinkite gamintojo tvarkykles bei iškrovimo funkcijas ir stebėkite ryšio bei delsos rodiklius, kad optimizuotumėte programų pralaidumą ir procesoriaus apkrovą.
