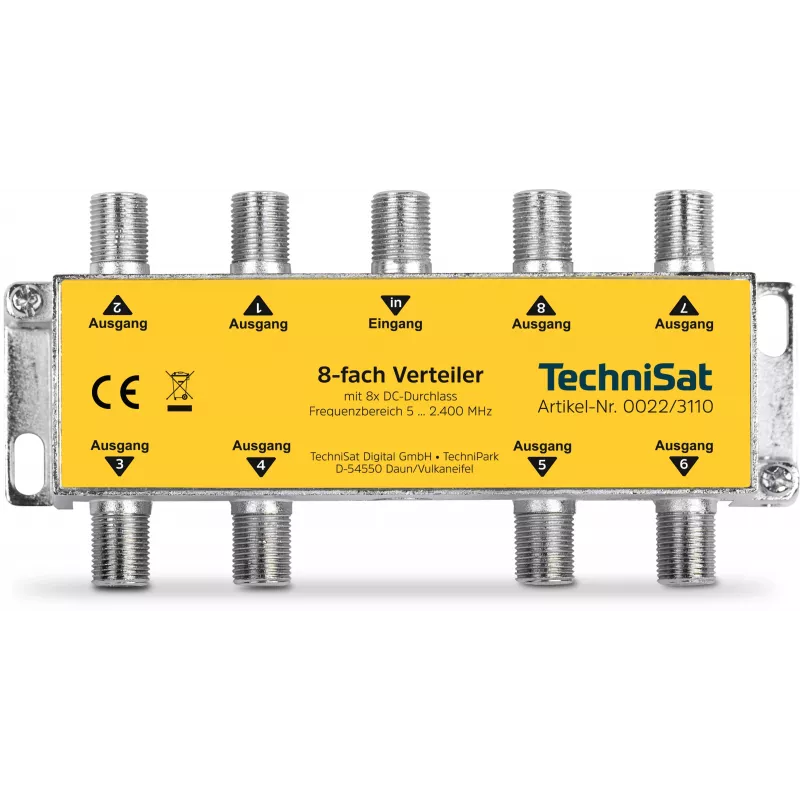

TechniSat 8 krypčių skirstytuvas su nuolatine DC įtampa, be diodinio atskyrimo (0022/3110)

Lietas cinko liejimo korpusas su daugiau nei 100 dB ekranavimo efektyvumu – tai pirmas dalykas, kurį pastebėsite šiame TechniSat 8 krypčių skirstytuve. Jis sukurtas profesionaliems SAT/BK sistemų montuotojams, kuriems reikia patikimai paskirstyti signalą aštuoniems imtuvams ir tuo pačiu metu tiekti nuolatinę įtampą aktyviems komponentams.

Kodėl verta rinktis

• Vienas įėjimas – aštuoni išėjimai, dažnių diapazonas 5–2400 MHz
• Nuolatinė DC įtampa visuose aštuoniuose išėjimuose (iki 24 V / 500 mA vienam išėjimui)
• Nėra diodinio atskyrimo – DC perduodama be nuostolių
• F tipo jungtys (moteriškos) standartiniam koaksialiniam kabeliui
• Lieto cinko korpusas užtikrina ilgaamžiškumą ir >100 dB ekranavimą

Kasdienis naudojimas

Skirstytuvas išlaiko signalo vientisumą: įterpimo nuostoliai siekia apie 12,5 dB žemuose dažniuose (5–40 MHz) ir 14,5–15,5 dB palydovinio IF diapazone (950–2400 MHz). Išėjimų izoliacija viršija 20 dB iki 862 MHz ir 16 dB iki 2400 MHz, todėl tarpusavio trukdžiai tarp prijungtų įrenginių yra minimalūs.

Techninės specifikacijos

• Įėjimų skaičius: 1
• Išėjimų skaičius: 8
• Dažnių diapazonas: 5 – 2400 MHz
• DC pralaidumas: taip, visuose 8 išėjimuose
• Diodinis atskyrimas: ne
• Įterpimo nuostoliai (5–40 MHz): apie 12,5 dB
• Įterpimo nuostoliai (950–2400 MHz): apie 14,5 – 15,5 dB
• Izoliacija (išėjimas–išėjimas, 5–862 MHz): >20 dB
• Izoliacija (išėjimas–išėjimas, 950–2400 MHz): >16 dB
• Impedansas: 75 Ohm
• Jungčių tipas: F tipo (moteriškos)
• Korpuso medžiaga: lietas cinkas
• Maks. DC įtampa: 24 V
• Maks. DC srovė: 500 mA (vienam išėjimui)
• Ekranavimo efektyvumas: >100 dB
• Atspindžio nuostoliai (įėjimas/išėjimas, 5–862 MHz): >10 dB
• Atspindžio nuostoliai (įėjimas/išėjimas, 950–2400 MHz): >8 dB

Kam tinka

Šis skirstytuvas skirtas SAT/BK sistemų integratoriams, montuotojams ir techninės priežiūros specialistams, kurie diegia daugiakanales palydovines arba plačiajuostes kabelines sistemas. Jis idealiai tinka, kai reikia maitinti LNB konverterius arba linijinius stiprintuvus per visus išėjimus vienu metu.

Kaip naudoti

Prijunkite pagrindinį koaksialinį kabelį prie įėjimo, o aštuonis imtuvus – prie išėjimų. Dėl nuolatinės DC įtampos užtikrinkite, kad bendra apkrova neviršytų 500 mA vienam išėjimui. Patikrinkite, ar visi kabeliai tvirtai įsukti į F tipo jungtis, kad būtų išvengta signalo nuostolių.

Patarimas: montuodami skirstytuvą arti maitinimo šaltinio, naudokite apsauginius dangtelius nuo drėgmės, ypač lauko instalacijose. Reguliariai tikrinkite įtampos kritimą ilguose kabeliuose – tai padės išlaikyti stabilų signalą visiems prijungtiems įrenginiams.
