TAP M10 DIN-371C R40 (6H) HSSE-PM TiCN FAN sriegtuvas mašininis

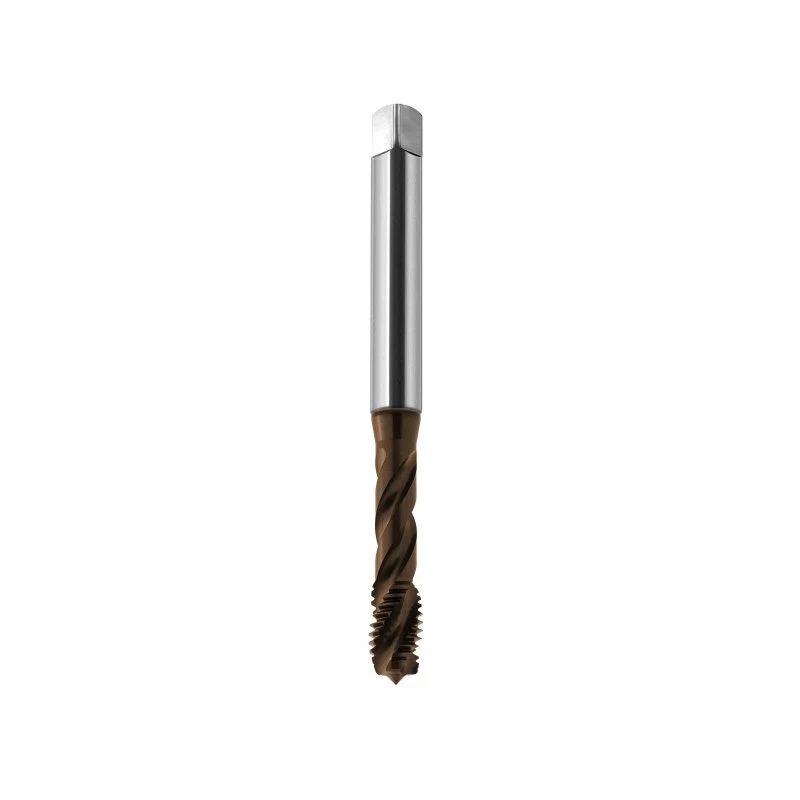

Pirmas dalykas, kurį pastebėsite paėmę į rankas šį M10 sriegtuvą – tiksli TiCN danga ir aiškiai matoma 40° spiralinė griovelė. Tai ne tik estetika: tokia geometrija ir padengimas yra apgalvotas inžinerinis sprendimas, skirtas produktyviam sriegimui kiaurymėse iš nerūdijančio plieno, legiruoto plieno ar net superlydinių. FAN sriegtuvas pagamintas iš HSSE-PM miltelinio plieno su kobaltu, todėl pasižymi išskirtiniu atsparumu dilimui ir tvirtumu, o TiCN danga mažina trintį ir apsaugo nuo drožlių prilipimo.

Kam šis įrankis skirtas

Šis mašininis sriegtuvas yra skirtas CNC operatoriams, įrankių gamintojams ir gamybos specialistams, kuriems reikia patikimo sriegimo įvairiose medžiagose – nuo konstrukcinio plieno iki nerūdijančio plieno, ketaus, spalvotųjų metalų ir superlydinių. Jis tinka serijinei gamybai, kur svarbiausia įrankio ilgaamžiškumas, sriegio tikslumas ir proceso stabilumas.

Pagrindiniai privalumai

• HSSE-PM (miltelinis greitapjovis plienas su kobaltu) užtikrina aukštą atsparumą dilimui ir tvirtumą.
• TiCN (titano karbonitrido) danga mažina trintį, neleidžia susidaryti drožlių kaupimuisi ir prailgina įrankio tarnavimo laiką.
• 40° spiralinis griovelis (C tipas) efektyviai šalina drožles į priekį, todėl puikiai tinka kiaurymėms.
• DIN 371C standartas su sustiprintu kotu ir 6H tolerancijos klasė garantuoja tikslius, matuokliais tikrinamus sriegius.
• Įpjovos forma C (2–3 sriegiai) užtikrina lengvą įsriegimą ir gerą sriegio kokybę.
• Tinka įvairioms medžiagų grupėms: P (plienai), M (nerūdijantys plienai), K (ketus), N (spalvotieji metalai), S (superlydiniai).

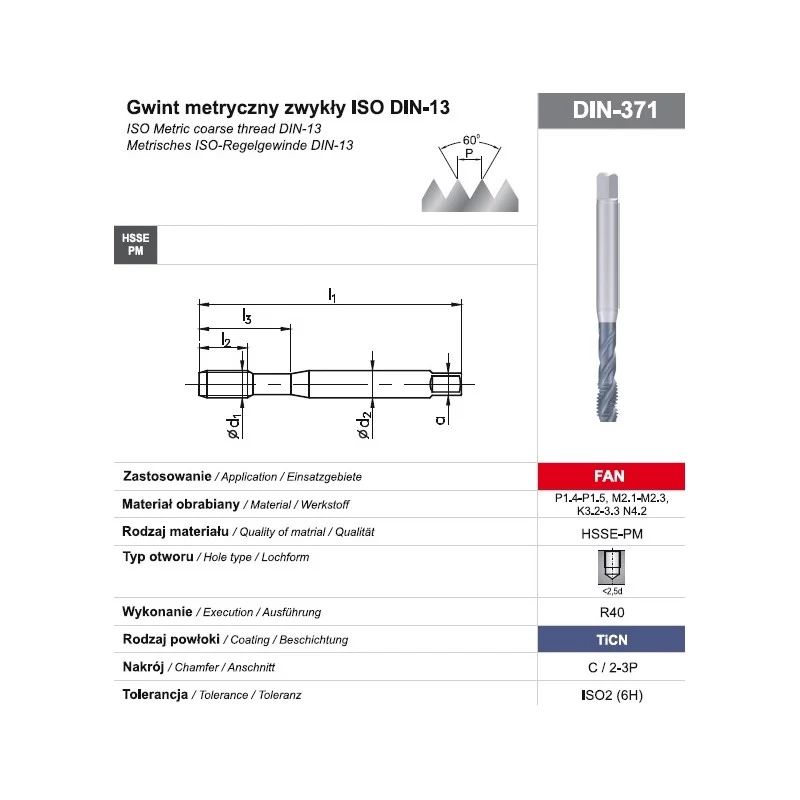

Specifikacijos

• Produkto tipas: mašininis sriegtuvas
• Sriegio tipas: metrinis stambus
• Vardinis sriegio skersmuo: M10
• Sriegio žingsnis: 1,5 mm
• Sriegio tolerancijos klasė: 6H
• Standartas: DIN 371C
• Paskirtis: kiaurymėms
• Medžiaga: HSSE-PM (miltelinis greitapjovis plienas su kobaltu)
• Danga: TiCN (titano karbonitridas)
• Griovelio geometrija: spiralinis (C tipas, 40° kampas)
• Pjovimo kryptis: dešininė
• Bendras ilgis (L1): 100 mm
• Sriegio ilgis (L2): 20 mm
• Koto skersmuo (d2): 7,0 mm
• Kvadratinė galvutė (k): 5,5 mm
• Įpjovos forma: C (2–3 sriegiai)
• Rekomenduojamos medžiagų grupės: P, M, K, N, S
• Aušinimas: vidinis arba išorinis, alyva/emulsija/oras
• Gamybos būdas: šlifuotas sriegis
• Grėblio kampas: teigiamas

Kaip naudoti

Naudokite standų sriegimo ciklą, parenkant pjovimo greitį pagal ruošinio medžiagą. Būtinai naudokite rekomenduojamą aušinimą, kad sumažintumėte šilumą ir išplautumėte drožles. Įsitikinkite, kad išgręžtos skylės skersmuo atitinka 6H tolerancijos reikalavimus. Laikykite sriegtuvą sausoje, apsaugotoje aplinkoje, kad danga neprarastų savo savybių.

Patarimas: prieš pradedant serijinį darbą, visada atlikite bandomąjį sriegimą ant atliekos, kad patikrintumėte sriegio kokybę ir pjovimo parametrus. Tai padės išvengti brangaus ruošinio broko.
