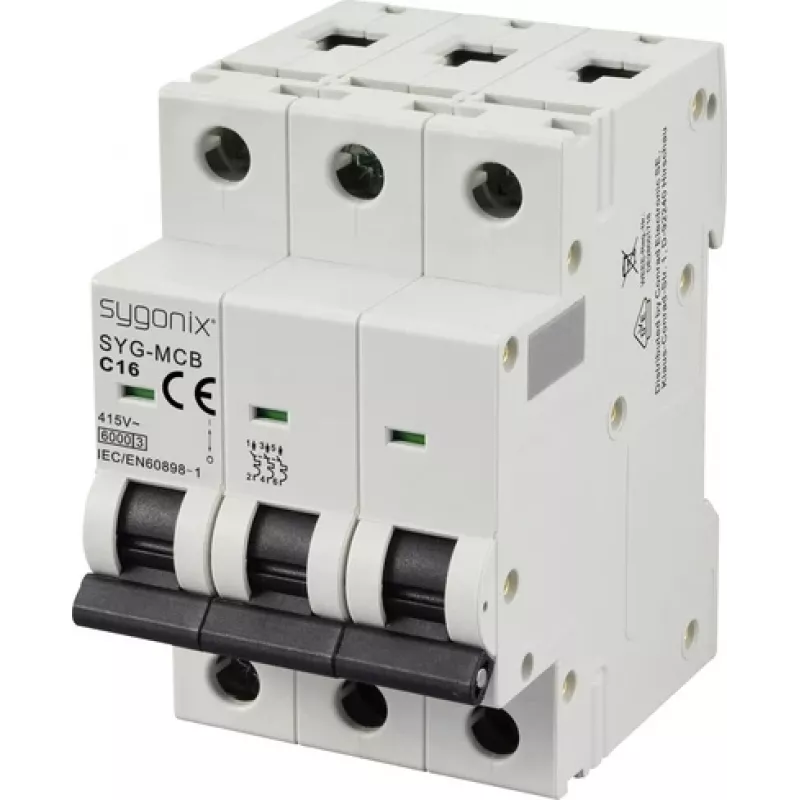

Sygonix SY-6441084 3 polių C16 16A 6kA automatinis jungiklis, 415V AC, DIN bėgelio montavimas

Kai trijų fazių linijoje reikia patikimos apsaugos nuo perkrovų ir trumpojo jungimo, sprendimas turi būti kompaktiškas ir atitikti standartus. Sygonix SY-6441084 – tai 3 polių automatinis jungiklis, kurio C charakteristika ir 6 kA pertraukimo galia užtikrina stabilų darbą tiek gyvenamosiose, tiek komercinėse skirstomosiose spintose.

Kodėl verta rinktis

• 3 polių konstrukcija su C charakteristika – tinka bendros paskirties grandinėms, atlaiko vidutines įjungimo sroves
• 16 A nominalioji srovė ir 415 V AC nominalioji įtampa – universalu trifazėms sistemoms
• 6 kA trumpojo jungimo pertraukimo galia – patikima apsauga net ir esant dideliems sutrikimams
• DIN bėgelio montavimas – greitas ir paprastas įrengimas standartiniuose skirstomuosiuose skyduose
• Gnybtų talpa 1–25 mm² – lankstus laidų parinkimas

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams ir įmonėms, kuriančioms ar atnaujinantioms trifazes elektros sistemas. Jis puikiai tinka apšvietimo ir kištukinių lizdų grandinėms, kuriose atsiranda nedideli įjungimo srovės šuoliai. Dėl IP20 gnybtų apsaugos ir IP40 korpuso jis saugiai veikia skirstomosiose spintose.

Pagrindinės specifikacijos

• Gaminio tipas: automatinis jungiklis (MCB)
• Polių skaičius: 3
• Charakteristika: C
• Nominalioji srovė: 16 A
• Nominalioji įtampa: 415 V AC
• Trumpojo jungimo pertraukimo galia: 6 kA
• Dažnis: 50/60 Hz
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų talpa: 1–25 mm²
• Darbinė temperatūra: -25°C iki +55°C
• Nominalioji impulsinė atsparumo įtampa (Uimp): 4 kV
• Nominalioji izoliacijos įtampa (Ui): 500 V
• Elektrinis ilgaamžiškumas: ≥ 10 000 operacijų
• Mechaninis ilgaamžiškumas: ≥ 20 000 operacijų
• Standartai: IEC/EN 60898-1

Kaip naudoti

Montuokite tik kvalifikuotas elektrikas. Prieš įrengimą įsitikinkite, kad grandinė atjungta nuo maitinimo. Jungiklį užfiksuokite ant DIN bėgelio, prijunkite laidus prie gnybtų (1–25 mm²) ir priveržkite. Patikrinkite, ar nominalioji srovė atitinka grandinės apkrovą. C charakteristika tinka ten, kur yra nedideli įjungimo srovės šuoliai, pavyzdžiui, apšvietimo ar lizdų grandinėse.

Pabaigai

Sygonix SY-6441084 atitinka IEC/EN 60898-1 standartą, todėl užtikrina ilgalaikę ir patikimą apsaugą. Rekomenduojame reguliariai tikrinti jungiklio būklę ir laikytis vietinių elektros saugos taisyklių.
