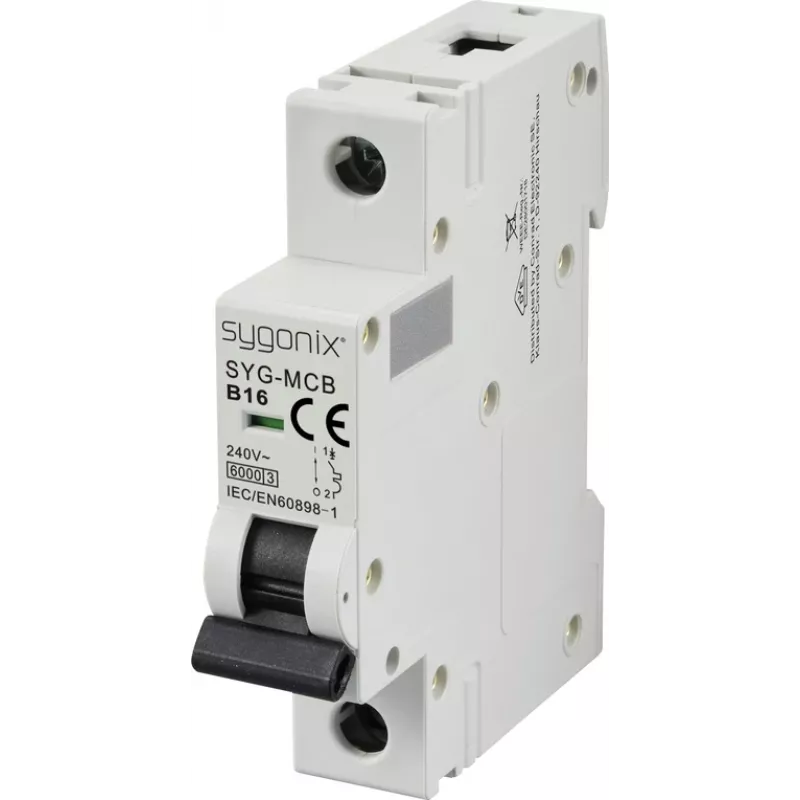

Sygonix SY-6440880 SYG-MCB 1P/B16/6KA automatinis grandinės pertraukiklis, 1 polių, 16 A, 230/400 V AC

Elektros instaliacijos apsauga nuo perkrovos ir trumpojo jungimo yra būtina tiek gyvenamuosiuose, tiek komerciniuose pastatuose. Sygonix SY-6440880 automatinis grandinės pertraukiklis su B charakteristika ir 16 A vardine srove užtikrina patikimą apsaugą 6 kA trumpojo jungimo atjungimo galia.

Privalumai

• Kompaktiškas 1 poliaus dizainas, montuojamas ant DIN bėgelio
• Varžtiniai gnybtai priima 1–25 mm² laidininkus
• Ilgas elektros ciklų skaičius – 10 000, mechaninis – 20 000
• Energijos ribojimo klasė 3
• Apsaugos funkcijos: perkrova, trumpasis jungimas

Tinka naudoti

• Apšvietimo ir kištukinių lizdų grandinių apsaugai gyvenamuosiuose pastatuose
• Lengvosios komercijos skirstomuosiuose skyduose
• Instaliacijose, kuriose reikalingas B kreivės 16 A automatinis jungiklis

Pagrindinės specifikacijos

• Polių skaičius: 1
• Vardinė srovė: 16 A
• Atjungimo charakteristika: B
• Vardinė įtampa: 230/400 V AC
• Trumpojo jungimo atjungimo galia: 6 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Sandėliavimo temperatūra: nuo -40 iki +70 °C
• Elektros patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Energijos ribojimo klasė: 3
• Jungties tipas: varžtiniai gnybtai
• Apsaugos funkcijos: perkrova, trumpasis jungimas
• Naudojimas: gyvenamieji, lengvosios komercijos pastatai

Naudojimo instrukcija

Montuokite tik ant DIN bėgelio skirstomajame skyde. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite laidininkus prie varžtinių gnybtų, užtikrindami tinkamą laidų skerspjūvį (1–25 mm²). Laikykitės vietinių elektros instaliacijos taisyklių.

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, statybos ir remonto įmonėms, taip pat namų savininkams, kurie patys prižiūri elektros instaliaciją. Dėl 16 A vardinės srovės ir B charakteristikos jis idealiai tinka apsaugoti apšvietimo ir kištukines grandines, kuriose yra nedideli įjungimo srovės šuoliai.

Patarimas: prieš montuodami visada patikrinkite, ar grandinės laidininkų skerspjūvis atitinka 16 A srovę, ir ar laikomasi vietinių saugos reikalavimų. Periodiškai tikrinkite jungiklio būklę – tai užtikrins ilgą jo tarnavimo laiką.
