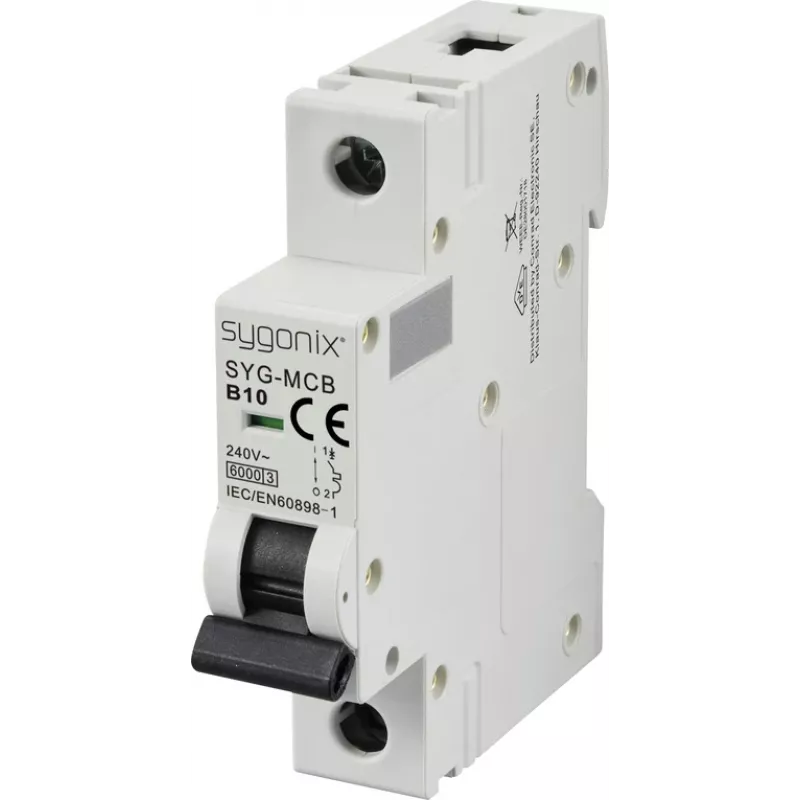

Sygonix SY-6440876 SYG-MCB 1P/B10/6KA modulinis automatinis jungiklis, 1 polius, 10 A, 240 V AC

Elektros grandinės apsauga nuo perkrovos ir trumpojo jungimo yra būtina tiek gyvenamuosiuose, tiek komerciniuose objektuose. Sygonix SY-6440876 modulinis automatinis jungiklis užtikrina patikimą apsaugą vienfazėse grandinėse iki 240 V AC. Jo kompaktiškas 1 modulio plotis (18 mm) leidžia taupyti vietą skirstomojoje spintoje, o 6 kA trumpojo jungimo atjungimo geba garantuoja saugumą net ir didelių gedimų atveju.

Kam skirtas

Elektrikams, skirstomųjų spintų montuotojams ir savo jėgomis darančių entuziastų, kuriems reikia patikimo DIN bėgelio automatinio jungiklio vienfazėms grandinėms. Tinka naudoti tiek namuose, tiek biuruose, tiek lengvojoje pramonėje.

Pagrindiniai privalumai

• 1 poliaus konstrukcija – idealiai tinka vienfazei apsaugai
• 10 A nominalioji srovė su B charakteristika – skirta standartiniams apkrovos tipams
• 6 kA trumpojo jungimo atjungimo geba – patikima apsauga nuo didelių srovių
• Kompaktiškas 1 modulio plotis (18 mm) – taupo vietą skirstomojoje spintoje
• Sraigtiniai gnybtai priima kietus arba lanksčius laidininkus nuo 1 iki 25 mm²

Specifikacijos

• Polių skaičius: 1
• Nominalioji srovė: 10 A
• Atjungimo charakteristika: B
• Nominalioji įtampa: 240 V AC
• Trumpojo jungimo atjungimo geba: 6 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Atitinka standartą: EN 60898-1
• Energijos ribojimo klasė: 3
• Viršįtampio kategorija: III
• Užteršimo laipsnis: 2
• Apsaugos klasė (korpusas): IP40
• Apsaugos klasė (gnybtai): IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Jungties tipas: sraigtiniai gnybtai
• Gnybtų talpa: 1 - 25 mm²
• Montavimo gylis: 70 mm
• Modulio plotis: 1 TE (18 mm)

Kaip naudoti

Montuokite tik kvalifikuotas elektrikas. Įsitikinkite, kad grandinės apkrova neviršija 10 A, kad išvengtumėte nereikalingo suveikimo. Prijunkite fazinį laidininką prie viršutinio gnybto, o apkrovos laidininką – prie apatinio. Tvirtai priveržkite gnybtų varžtus, kad būtų užtikrintas patikimas kontaktas.

Patarimas: prieš montuodami visada išjunkite maitinimą. Periodiškai tikrinkite, ar gnybtai tvirtai priveržti, ir ar nėra korpuso pažeidimų. Jei jungiklis dažnai suveikia, patikrinkite grandinės apkrovą – galbūt reikia perskirstyti apkrovą arba įrengti papildomą grandinę.
